| Номер в госреестре | 85327-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б-IV У1 |
| Изготовитель | ПАО "Запорожтрансформатор", Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110E-IV У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока промышленной частоты 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
По конструкции трансформаторы представляют собой опорное одноступенчатое устройство. Трансформаторы состоят из первичной и вторичных обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. Вторичные обмотки в количестве четырех штук намотаны на тороидальные магнитопроводы, изолированы друг от друга. Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию механическое. Основание трансформатора представляет собой сварную коробку, в которой расположен клеммник с выводами вторичных обмоток, закрываемый металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам данного типа относятся трансформаторы тока ТФЗМ 110E-IV У1 зав.№ 12695, 10662, 10315, 10206, 10022, 10239, 11729, 11720, 11721, 11809, 11840, 11865, 12587, 15728, 12696, 6164, 6161, 5999 (изготовлены 1991-2004 гг.).
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на табличку трансформатора.

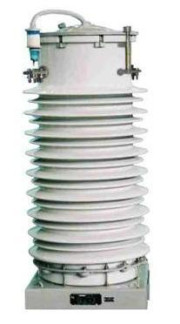

Общий вид трансформатора с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид трансформатора с указанием места нанесения заводского номера Пломбирование трансформаторов не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Заводские номера | 6164, 6161, 5999 | 12695, 10662, 10315, 10206, 10022, 10239, 11729, 11720, 11721, 11809, 11840, 11865, 12587, 15728, 12696 | ||||||
| Номинальное напряжение, кВ | 11 | 10 | ||||||
| Номинальный первичный ток, А | 150; 300 | 300 | 300 | 300 | 300; 600 | 600 | 600 | 600 |
| Номинальный вторичный ток, А | 5 | |||||||
| Номинальная частота, Гц | 50 | |||||||
| Класс точности вторичных обмоток по ГОСТ 7746-2015: - для измерений - для защиты | 0, 5 | 10Р | 10Р | 10Р | 0, 5 | 10Р | 10Р | 10Р |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф= 0,8), ВА | 30 | 20 | 30 | 30 | 30 | 20 | 30 | 30 |
| Номинальная предельная кратность вторичных обмоток для защиты | 20 | |||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - высота | 1520 |
| - диаметр | 630 |
| Масса, кг, не менее | 460 |
| Средний срок службы, лет, не менее | 25 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У1 |
Знак утверждения типа наносится
на титульный лист паспорта типографским способом
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 110Б-ГУ У1 | 1 шт. |
| Паспорт | ПС | 1 экз. |
приведены в пункте 2.3 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
