| Номер в госреестре | 85329-22 |
| Наименование СИ | Системы мониторинга давления кварцевые |
| Обозначение типа СИ | СМДК |
| Изготовитель | Общество с ограниченной ответственностью "НКМЗ-Групп" (ООО "НКМЗ-Групп"), Республика Башкортостан, г. Нефтекамск |
| Год регистрации | 2022 |
| Срок свидетельства | 20.04.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга давления кварцевые СМДК (далее - СМДК) предназначены для измерения температуры и давления.
Принцип действия основан на преобразовании сигналов датчиков СПМзС, эквивалентных измеряемым температуре и избыточному давлению, наземным блоком с коммуникационным контроллером и отображении измеренных значений на дисплее компьютера, подключенного к наземному блоку с коммуникационным контроллером.
Системы мониторинга давления кварцевые СМДК состоят из одного или нескольких скважинных датчиков давления и температуры СПМзС (далее - СПМзС), наземного блока с коммуникационным контроллером (далее - наземный блок) и погружного и наземного кабелей.
На передней панели наземного блока имеются разъем для подключения электрических кабелей, разъемы для подключения внешних интерфейсов, компьютерной сети, индикаторы состояния и USB-разъем. Питание СПМзС и передача электрических импульсов до наземного блока осуществляются через погружной кабель. СПМзС герметизируется на погружном кабеле в условиях предприятия-изготовителя. Максимальная длина линии связи составляет 5 км.

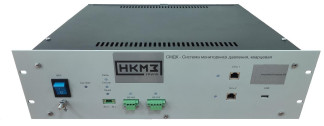

Общий вид компонентов СМДК приведен на рисунках 1-2.
Схема пломбирования датчиков от несанкционированного доступа приведена на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено. Заводские номера скважинных датчиков давления и температуры СПМзС нанесены на корпус и в паспорт датчиков. Заводские номера наземных блоков нанесены на лицевую часть корпуса и в паспорт блоков.
шш
Рисунок 3 - Схема пломбирования.
Метрологически значимая часть программного обеспечения находятся в памяти наземного блока СМДК. Идентификационные данные программного обеспечения отсутствуют.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
| Наименование характеристики | Значение |
| Диапазон измерения температуры, °С | от 0 до 120 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±0,5 |
| Диапазон измерения избыточного давления, МПа | от 0,1 до 100,0 |
| Пределы допускаемой приведенной погрешности измерения давления, % от ВПИ | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число каналов | 1 |
| Тип установки наземного блока | в помещении |
| Объем внутренней памяти наземного блока, Гб | 120 |
| Количество измерений за одну секунду | 1 |
| Разъем для подключения датчика СПМзС | клеммный |
| Интерфейсы связи | Ethernet (RJ 45), RS-232, RS-485, USB |
| Протокол передачи данных | Modbus RTU/TCP |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | от 110 до 240 от 50 до 60 |
| Потребляемая мощность наземного блока, В-А | 100 |
| Условия эксплуатации наземного блока: - диапазон температуры окружающей среды, °С - относительная влажность воздуха, %, не более - диапазон атмосферного давления, кПа | от +10 до +40 80 от 84 до 105 |
| Наработка на отказ, ч | 170000 |
| Масса датчика, кг, не более | 4 |
| Масса наземного блока, кг, не более | 13 |
наносится на титульный лист эксплуатационной документации системы типографским способом и на корпус наземного блока методом шелкографии или аппликации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Системы мониторинга давления кварцевые, в том числе: | СМДК | 1 |
| - скважинный датчик давления и температуры | СПМзС | |
| - наземный блок с коммуникационным контроллером | - | |
| Комплект ЗИП | - | 1 |
| Упаковка | - | 1 |
| Система мониторинга давления кварцевая СМДК. Паспорт | СМДК 00.000 ПС | 1 |
| Скважинный датчик давления и температуры СПМзС. Паспорт | СПМзС 120/100-5000 ПС | 1 |
| Наземный блок с коммуникационным контроллером. Паспорт | СМДК 01.000 ПС | 1 |
| Системы мониторинга давления кварцевые СМДК. Руководство по эксплуатации | НМТР.406231.010 РЭ | 1 |
приведены в разделе 7 руководства по эксплуатации.
Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
НМТР.406231.010 ТУ Системы мониторинга давления кварцевые СМДК. Технические
условия
