| Номер в госреестре | 85331-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VRQ3n/S2 |
| Изготовитель | "MERLIN GERIN", Франция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения VRQ3n/S2 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции. Напряжение первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение, пропорциональное первичному.
Трансформаторы напряжения имеют две вторичные обмотки (одна обмотка для измерений и одна для защиты). Высоковольтный вывод первичной обмотки расположен на верхней поверхности корпуса трансформаторов. Выводы вторичных обмоток и заземляемый вывод первичной обмотки выполнены в виде болтов и расположены в нижней части трансформаторов. К трансформаторам напряжения данного типа относятся трансформаторы напряжения VRQ3n/S2 с заводскими номерами: 0406301, 0406404, 0406383, 0406392, 0406399, 0406393, 0406400, 0406408, 0406385, 0406394, 0406398, 0406386.
Заводские номера нанесены на шильдик трансформаторов напряжения методом шелкографии.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством.
Пломбирование корпуса трансформатора не предусмотрено.

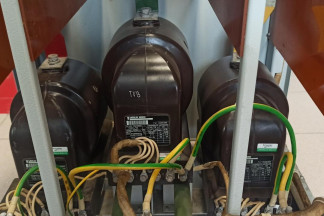

Общий вид трансформаторов напряжения приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов напряжения
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное первичное напряжение, В | 10000: V3 |
| Номинальное напряжение вторичной обмотки (измерение), В | 100:V3 |
| Номинальное напряжение вторичной обмотки (защита), В | 100:3 |
| Класс точности вторичной обмотки (измерение) | 0,5 |
| Класс точности вторичной обмотки (защита) | 3Р |
| Номинальная мощность вторичной обмотки (измерение), В • А | 50 |
| Номинальная вторичная нагрузка обмотки (защита), ВА | 50 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +1 до +35 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 0406301, 0406404, 0406383, 0406392, 0406399, 0406393, 0406400, 0406408, 0406385, 0406394, 0406398, 0406386) | VRQ3n/S2 | 12 шт. |
| Паспорт | - | 12 шт. |
приведены в Руководстве по эксплуатации раздел 4.
Нормативные документы, устанавливающие требования к трансформаторам напряжения VRQ3n/S2
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»; ГОСТ Р 8.832-2013 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Фирма «MERLIN GERIN», Франция
Адрес: place Robert Schumann, 5, 38050, Grenoble Cedex, France Телефон: +33(0) 476576060
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
