| Номер в госреестре | 85336-22 |
| Наименование СИ | Приемники измерительные |
| Обозначение типа СИ | FSMR3000 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 20.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приемники измерительные FSMR3000 предназначены для измерений частоты, отношения мощностей, параметров амплитудной, частотной и фазовой модуляций радиотехнических сигналов, а также параметров их спектра.
Принцип действия приемников измерительных FSMR3000 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. В низкочастотной области предусмотрена непосредственная подача сигнала на АЦП в обход смесителя. Для обеспечения линейности работы прибора измерения проводятся только на частоте настройки. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде цифровых шкал и значений. Дополнительно приемники измерительные FSMR3000 могут быть оснащены опциями анализатора спектра с подавлением зеркального канала приема гетеродинного приемника с помощью фильтров, а также измерений фазовых и амплитудных шумов по кросс-корреляционной схеме.
Конструктивно приемники измерительные FSMR3000 выполнены в виде настольного лабораторного прибора и работают под управлением встроенного персонального компьютера с операционной системой Windows.
Результаты измерений выводятся на экран дисплея приборов в графическом виде и могут быть сохранены в цифровой форме. Для работы в составе автоматизированных систем приемники измерительные FSMR3000 обеспечивают подключение по интерфейсам LAN и GPIB.
К данному типу приемников именительных FSMR3000 относятся следующие модификации: FSMR3008, FSMR3026, FSMR3050. Модификации отличаются диапазоном рабочих частот и могут иметь следующие опции:
B1 - опция анализатора спектра;
B4 - опция генератора опорной частоты повышенной точности;
В8\B8E - опции фильтров ПЧ свыше 10 МГц (до 40 МГц для В8Е, до 80 МГц для В8);
В24 - опции предусилителя (B24.08 для модификации FSMR3008, B24.26 для модификации FSMR3026, B24.49 или В24.50 для модификации FSMR3050);
В60 - опция измерителя фазовых шумов;
В80 - опция полосы анализа сигналов 80 МГц;
K70 - опция анализа сигналов с квадратурной модуляцией.
Знак поверки может наноситься на верхнюю панель приемников именительных FSMR3000.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате шести цифр наносится методом наклейки на заднюю панель.
Информация о модификации СИ наносится методом наклейки на переднюю панель.
Для предотвращения несанкционированного доступа приемники измерительные FSMR3000 имеют защитную наклейку завода-изготовителя, закрывающую стык передней или задней панели прибора и корпуса прибора.

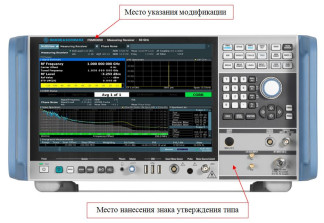

Общий вид приемников измерительных FSMR3000, обозначение мест для нанесения знака утверждения типа средства измерений и модификации средства измерений, представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ, представлены на рисунке 2.
Рисунок 1 - Общий вид средства измерений
Программное обеспечение «FW FSMR3000» предназначено для управления режимами работы приемников измерительных FSMR3000, обработки измерительных сигналов, управления работой приборов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW FSMR3000» предназначено только для работы с приемниками измерительными FSMR3000 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик приемников измерительных FSMR3000 за пределы допускаемых значений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW FSMR3000 |
| Номер версии (идентификационный номер) ПО | не ниже 1.01 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики. Параметры приемников измерительных
| Наименование характеристики | Значение | ||
| 1 | 2 | ||
| Диапазон частот, Гц | модификация FSMR3008 | от 1 105 до 8109 | |
| модификация FSMR3026 | от 1105 до 2,65 1010 | ||
| модификация FSMR3050 | от 1 105 до 5 1010 | ||
| КСВН входа при аттенюаторе СВЧ 10 дБ в диапазоне частот, не более | модификация FSMR3008 | от 10 МГц до 1 ГГц включ. | 1,2 |
| св. 1 до 3,6 ГГц включ. | 1,5 | ||
| св. 3,6 до 8 ГГц | 2,0 | ||
| модификации FSMR3026, FSMR3050 | от 10 МГц до 3,5 ГГц включ. | 1,2 | |
| св.3,5 до 8 ГГц включ. | 1,5 | ||
| св. 8 до 18 ГГц включ. | 1,5 | ||
| св. 18 до 26,5 ГГц включ. | 2,0 | ||
| св. 26,5 до 40 ГГц включ. | 2,5 | ||
| св. 40 до 50 ГГц | 3,0 | ||
| Номинальное значение частоты опорного генератора, Гц | 1107 | ||
| Пределы допускаемой относительной погрешности установки частоты опорного генератора | Штатно | ±2 10-7 | |
| опция В4 | ±3 10-8 | ||
| Пределы допускаемой абсолютной погрешности измерений частоты Fизм в режиме частотомера для отношения сигнал/шум более 25 дБ, Гц | ±(5оп FroH + R) | ||
| Разрешение частотомера R, Гц | 0,001 | ||
| Чувствительность частотомера в диапазоне частот, дБ (1 мВт), не менее | от 100 кГц до 26,5 ГГц включ. | -120 | |
| св. 26,5 до 50 ГГц | -100 | ||
| Полосы пропускания фильтров ПЧ с шагом 1-2-3-5, Гц | от 1 до 107 | ||
| Максимальный уровень измеряемой мощности, дБ (1 мВт) | 30 | ||
| Минимальный отображаемый уровень мощности собственных шумов Npaon с включенным предусилителем (только с опцией B24) при фильтре ПЧ 10 Гц, дБ (1 мВт), в диапазоне частот, не менее | модификации FSMR3008, FSMR3026 | от 100кГц до 2 МГц включ. | -137 |
| св. 2 до 10 МГц включ. | -140 | ||
| св. 10 МГц до 3,1 ГГц включ. | -152 | ||
| св. 3,1 до 19,2 ГГц включ. | -140 | ||
| св. 19,2 до 26,5 ГГц | -122 | ||
| модификация FSMR3050 | от 100 кГц до 2 МГц включ. | -137 | |
| св. 2 до 10 МГц включ. | -140 | ||
| св. 10 МГц до 3,1 ГГц включ. | -150 | ||
| св. 3,1 до 19,2 ГГц включ. | -140 | ||
| св. 19,2 до 26,5 ГГц включ. | -123 | ||
| св. 26,5 до 31,2 ГГц включ. | -136 | ||
| св. 31,2 до 41 ГГц включ. | -126 | ||
| св. 41 до 45 ГГц включ. | -118 | ||
| св. 45 до 50 ГГц | -110 | ||
| 1 | 2 | |
| Минимальный отображаемый уровень мощности собственных шумов Npaoff с выключенным предусилителем (с опцией B24) или без предусилителя (опция В24 отсутствует), дБ, не более | NpaoN+25 | |
| Диапазон измерений уровня мощности (при N= NpaoN или Npaoff), дБ (1 мВт) | от (N+30) до 20 | |
| Пределы допускаемой абсолютной погрешности измерений ослабления А, дБ, без учета погрешности рассогласования, дБ, в диапазоне частот | от 100 кГц до 40 ГГ ц включ. | ± (0,015+0,0005^(10+ +А-А mod 10)) |
| св. 40 до 50 ГГц | ± (0,025+0,0005^(10+ +А-А mod 10)) | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала при аттенюаторе СВЧ 10 дБ и выключенном или отсутствующим предусилителе, дБ, в диапазоне частот | от 100 кГц до 8 ГГ ц включ. | ±1 |
| св. 8 до 18 ГГц включ. | ±2 | |
| св. 18 до 50 ГГц | ±3 | |
Таблица 3 - Метрологические характеристики. Параметры измерений модуляции
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Амплитудная модуляция (АМ) | ||
| Диапазон измерений пикового значения коэффициента амплитудной модуляции Кам, % | от 0 до 100 | |
| Диапазон модулирующих частот для режима АМ для диапазонов несущих частот, Гц | от 100 кГц до 10 МГц включ. | от 10 до 1-104 |
| св. 10 МГц до 50 ГГц | от 10 до 1-106 | |
| Пределы допускаемой абсолютной погрешности измерений Кам в диапазоне модулирующих частот, % | от 10 Гц до 100 кГц включ. | ±(0,2 + 0,002 • Кам) |
| св. 100 кГц до 1 МГц | ±(0,2 + 0,01- Кам) | |
| Частотная модуляция (ЧМ) | ||
| Максимальные значения девиации частоты FдЕв входного сигнала для сигналов с ЧМ в диапазоне несущих частот, Гц | от 100 кГц до 10 МГц включ. | 5-104 |
| св. 10 МГц до 1 ГГ ц включ. | 5-106 | |
| св. 1 до 50 ГГц | 16-106 | |
| Диапазон модулирующих частот Fмoд для режима ЧМ для диапазонов несущих частот, Гц | от 100 кГц до 10 МГц включ. | от 10 до 1-104 |
| св. 10 МГц до 50 ГГц | от 10 до 5-106 | |
| Пределы допускаемой абсолютной погрешности измерений девиации частоты при полосе анализа от 3,3-^мод + FдЕв) до 10-^мод + FдЕв) для Fмoд < 1 МГц, Гц | ±(0,005 •(Fмод + FдЕв)+5) | |
| 1 | 2 | |
| Фазовая модуляция (ФМ) | ||
| Максимальная девиации фазы входного сигнала Фдев для сигналов с ФМ в диапазоне несущих частот, радиан | Min (10000; 1,6-106/ Fмoд) | |
| Диапазон модулирующих частот Fмoд для режима ФМ для диапазонов несущих частот, Гц | от 100 кГц до 10 МГц включ. | от 10 до 1-104 |
| св. 10 МГц до 50 ГГц | от 10 до 5-106 | |
| Пределы допускаемой абсолютной погрешности измерений девиации фазы при полосе анализа от 3,3- Fмoд ( Фдев +1) до 10- Fмoд ( Фдев +1) для Fмoд < 1 МГц, радиан | ±(0,005 • Фдев + 0,002) | |
| Неравномерность АЧХ фильтров для демодулированного сигнала, %, не более | 1 | |
Таблица 4 - Метрологические характеристики. Режим анализатора спектра
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Диапазон частот, Гц | модификация FSMR3008 | от 2 до 8-109 |
| модификация FSMR3026 | от 2 до 2,65 1010 | |
| модификация FSMR3050 | от 2 до 5-1010 | |
| Пределы допускаемой абсолютной погрешности измерений частоты Fизм в режиме частотомера, Гц | ±(5оп Fизм + R) | |
| Разрешение частотомера R, Гц | 0,001 | |
| Диапазон полос обзора, Гц | от 0 до полного диапазона частот | |
| Уровень фазовых шумов на частоте 1 ГГ ц в полосе пропускания 1 Гц относительно уровня несущей, при отстройке от несущей, дБн/Гц1, не более | 100 Гц | -106 |
| 1 кГц | -125 | |
| 10 кГц | -134 | |
| 100 кГц | -136 | |
| 1 МГц | -145 | |
| Полосы пропускания фильтров ПЧ по уровню минус 3 дБ и полосы пропускания видеофильтров с шагом 1-2-3-5, Гц | штатно | от 1 до 1 107 |
| дополнительно с опцией B8E | 2107, 4107 | |
| дополнительно с опцией B8 | 2 107, 4 107, 5 107, 8 107 | |
| Полоса анализа сигналов, Гц | штатно | 1107 |
| дополнительно с опцией В80 | 8107 | |
| Диапазон измеряемых уровней, дБ (1 мВт) | от среднего уровня шумов до +30 | |
| Средний уровень собственных шумов, приведенный к 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более | см. таблицы 5 и 6 | |
| 1 | 2 | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 ЫГц, дБ | ±0,2 | |
| Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц в зависимости от состояния аттенюатора СВЧ и предусилителя и диапазона частот, дБ, не более | см. таблицу 7 | |
| Диапазон и шаг перестройки аттенюатора СВЧ, дБ | от 0 до 75 через 5 | |
| Диапазон и шаг перестройки аттенюатора ПЧ, дБ | от 0 до 25 через 1 | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за переключения ослабления аттенюатора СВЧ на частоте 64 МГц относительно ослабления 10 дБ, Дб | ±0,2 | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания фильтров ПЧ относительно полосы пропускания 10 кГц, дБ | ±0,2 | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерений уровня от 0 до минус 70 дБ, дБ | ±0,1 | |
| Доверительные границы абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня минус 10 дБ (1 мВт), при отношении сигнал/шум не менее 20 дБ, ВЧ ослаблении 10 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном или отсутствующим предусилителе, включенном преселекторе, вероятность 0,95, в зависимости от диапазона частот, дБ | от 9 кГц до 10 МГц включ. | ±0,40 |
| св. 10 МГц до 3,6 ГГц включ. | ±0,35 | |
| св. 3,6 до 8 ГГц включ. | ±0,5 | |
| св. 8до 22 ГГц включ. | ±1,4 | |
| св. 22 до 26,5 ГГц включ. | ±1,7 | |
| св. 26,5 до 50 ГГц | ±2,5 | |
| Относительный уровень интермодуляционных искажений 3 -го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI) , в диапазоне частот, при выключенном или отсутствующим предусилителе и включенном преселекторе, дБ (1 мВт), не менее | от 10 МГц до 1 ГГ ц включ. | 25 |
| св. 1 до 3 ГГц включ. | 20 | |
| св. 3 до 8 ГГц включ. | 17 | |
| св. 8 до 10 ГГц включ. | 8 | |
| св. 10 до 50 ГГц | 10 | |
| *TOI = (2^смес - Lимз)/2, где: Lсмес - уровень входного сигнала смесителя, дБ (1 мВт) | ||
| Уровень подавления каналов приема зеркальных частот, промежуточных частот, дБ (1 мВт) относительно несущей, не более | -90 | |
| Уровень остаточных сигналов комбинационных частот, в диапазоне частот, дБ (1 мВт), не более | от 2 Гц до 1 МГ ц включ. | -90 |
| св. 1 МГц до 8,9 ГГц включ. | -110 | |
| св. 8,9 до 26,5 ГГц включ. | -100 | |
| св. 26,5 до 50 ГГц | -90 | |
| 1 | 2 | |
| Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГ ц в зависимости от скорости модуляции для опции K70, %, не более | 100 кГц | 0,3 |
| 1 МГц | 0,4 | |
| 10 МГц | 0,6 | |
Таблица 5 - Метрологические характеристики. Режим анализатора спектра. Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, в диапазоне частот, при отсутствии или выключенном предусилителе, дБ (1 мВт), не более_
| Диапазон частот | Предусилитель: выключен или отсутствует |
| от 2 до 100 Гц включ. | -103 |
| св. 100 Гц до 1 кГц включ. | -120 |
| св. 1 до 9 кГц включ. | -135 |
| св. 9 кГц до 1 МГц включ. | -145 |
| св. 1 МГц до 1 ГГ ц включ. | -149 |
| св. 1 до 3 ГГц включ. | -150 |
| св. 3 до 8 ГГц включ. | -150 |
| св. 8 до 13,6 ГГц включ. | -148 |
| св. 13,6 до 18 ГГц включ. | -147 |
| св. 18 до 25 ГГц включ. | -145 |
| св. 25 до 34 ГГц включ. | -140 |
| св. 34 до 40 ГГц включ. | -137 |
| св. 40 до 43,5 ГГц включ. | -135 |
| св. 43,5 до 47 ГГц включ. | -133 |
| св. 47 до 49 ГГц включ. | -131 |
| св. 49 до 50 ГГц | -129 |
Таблица 6 - Метрологические характеристики. Режим анализатора спектра. Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, в диапазоне частот, при включенном предусилителе, дБ (1 мВт), не более__
| Диапазон частот | модификации FSMR3008, FSMR3026 | модификация FSMR3050 (для В24.49/В24.50) |
| 1 | 2 | 3 |
| от 100 кГц до 60 МГц включ. | -160 | -160 |
| св. 60 МГц до 3 ГГ ц включ. | -165 | -165 |
| св. 3 до 8 ГГц включ. | -162 | -160 |
| св. 8 до 18 ГГц включ. | -162 | -162 |
| св. 18 до 23 ГГц включ. | -160 | -160 |
| св. 23 до 26,5 ГГц включ. | -156 | -160 |
| св. 26,5 до 40 ГГц включ. | - | -158 |
| св. 40 до 43,5 ГГц включ. | - | -157 |
| св. 43,5 до 47 ГГц включ. | - | -149/-155 |
| св. 47 до 50 ГГц | - | -149/-153 |
амплитудно-частотной характеристики относительно уровня на частоте 64 ЫГц, дБ
Таблица 7- Метрологические характеристики. Режим анализатора спектра. Неравномерность
| Диапазон частот | СВЧ аттенюатор от 10 до 40 дБ. Предусилитель выключен или отсутствует | СВЧ аттенюатор от 0 до 20 дБ. Предусилитель включен |
| от 2 Гц до 9 кГц включ. | ±1,0 | - |
| св. 9 кГц до 10 МГц включ. | ±0,45 | - |
| св. 10 МГц до 3,6 ГГц включ. | ±0,35 | ±0,6 |
| св. 3,6 до 8 ГГц включ. | ±0,6 | ±0,8 |
| св. 8 до 22 ГГц включ. | ±1,5 | ±2,0 |
| св. 22 до 26,5 ГГц включ. | ±2,0 | ±2,5 |
| св. 26,5 до 50 ГГц | ±2,5 | ±3,0 |
Таблица 8 - Метрологические характеристики. Режим измерителя фазовых шумов
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Диапазон входных уровней сигнала для режима измерителя фазовых шумов, дБ (1 мВт) | от -40 до 30 | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала, при уровне мощности входного сигнала от минус 20 до плюс 15 дБ (1 мВт), в диапазонах частот, дБ | от 1 МГц до 8 ГГ ц включ. | ±1 |
| св. 8 ГГц до 18 ГГц включ. | ±2 | |
| св. 18 до 50 ГГц | ±3 | |
| Диапазон отстроек ДFот частоты несущей F при измерении фазового шума, в диапазонах частот, Гц | до 3,33 ГГц | от 10-2 до 0,3 F |
| свыше 3,33 ГГц | от 10-2 до 109 | |
| Пределы допускаемой абсолютной погрешности измерений фазового шума при уровне измеряемого фазового шума на 15 дБ больше уровня собственных фазовых шумов прибора, в диапазонах отстроек ДF, дБ | от 100 Гц до 1 МГ ц включ. | ±1,5 |
| св.1 до 30 МГц включ. | ±2 | |
| Уровень собственных фазовых шумов дБн/Г ц, не более | см. таблицу 9 | |
| Диапазон отстроек ДFот частоты несущей F при измерении амплитудного шума, в диапазонах частот, Гц | до 100 МГц | от 10-2 до 0,3 F |
| свыше 100 МГц | от 10-2 до 3-107 | |
| Пределы допускаемой абсолютной погрешности измерений амплитудного шума, в диапазонах отстроек ДF, дБ | от 1 Гц до 1 МГц включ. | ±2 |
| св.1 до 30 МГц | ±2,5 | |
| Уровень собственных амплитудных шумов, дБн/Г ц, не более | см. таблицу 10 | |
| Уменьшение уровня собственных фазовых и амплитудных шумов кросскорреляционной обработкой, в зависимости от количества корреляций, дБ, не менее | 10 корреляций | 5 |
| 100 корреляций | 10 | |
| 1000 корреляций | 15 | |
| 10000 корреляций | 20 | |
Таблица 9 - Метрологические характеристики. Режим измерителя фазовых шумов. Уровень собственных фазовых шумов при начальной отстройке 1 Гц, количестве корреляций 1 (авто) и уровне сигнала > 10 дБ (1 мВт), дБн/Гц, не более_
| Частота несущей F | Частота отстройки AF | ||||||
| 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц | 30 МГц | |
| 1 МГц | -140 | -158 | -170 | -170 | |||
| 10 МГц | -140 | -158 | -170 | -170 | -170 | - | - |
| 100 МГц | -133 | -157 | -167 | -170 | -172 | -172 | -172 |
| 1 ГГц | -113 | -142 | -157 | -160 | -167 | -168 | -168 |
| 3 ГГц | -103 | -132 | -147 | -150 | -160 | -168 | -168 |
| 7 ГГц | -96 | -125 | -140 | -143 | -153 | -168 | -168 |
| 10 ГГц | -93 | -122 | -137 | -140 | -150 | -168 | -168 |
| 16 ГГц | -89 | -118 | -133 | -136 | -146 | -165 | -165 |
| 26 ГГц | -85 | -114 | -129 | -132 | -142 | -161 | -161 |
| 50 ГГц | -79 | -108 | -123 | -126 | -136 | -158 | - 158 |
Таблица 10 - Метрологические характеристики. Режим измерителя фазовых шумов. Уровень собственных амплитудных шумов, при начальной отстройке 1 Гц, количестве корреляций 1 (авто) и уровне сигнала > 10 дБ (1 мВт), дБн/Г ц, не более_
| Частота несущей F | Частота отстройки AF | ||||||||
| 1 Гц | 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц | 30 МГц | |
| от 100 МГц до 1 ГГц включ. | -102 | -117 | -132 | -147 | -155 | -165 | -165 | -165 | -165 |
| св. 1 до 12 ГГц включ. | -97 | -112 | -127 | -142 | -152 | -160 | -165 | -165 | -165 |
| св. 12 до 18 ГГц включ. | -87 | -102 | -117 | -132 | -147 | -160 | -165 | -165 | -165 |
| св.18 до 33 ГГц включ. | -77 | -92 | -107 | -122 | -137 | -150 | -160 | -165 | -165 |
| св. 33 до 50 ГГц | -67 | -82 | -97 | -112 | -127 | -140 | -150 | -160 | -160 |
Таблица 11 - Основные технические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Тип разъема | модификация FSMR3008 | Тип N, «розетка» |
| модификация FSMR3026 | 3,5 мм, «вилка» | |
| модификация FSMR3050 | 1,85 мм, «вилка» | |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % | от +20 до +30 от 30 до 80 | |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, % | от -40 до +70 от 20 до 90 | |
| 1 | 2 | |
| Масса, кг, не более | 25 | |
| Габаритные размеры (ширинахвысотахглубина), мм | 462x240x504 | |
| Параметры электрического питания | - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 |
| Потребляемая мощность, Вт, не более | 350 | |
| Время прогрева, ч - для измерений ослабления в режиме измерительного приемника - для остальных режимов | 4 1 | |
Знак утверждения типа наносится
на переднюю панель приемников измерительных FSMR3000 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Приемники измерительные FSMR3000 | модификация FSMR3008 или FSMR3026 или FSMR3050 | 1 шт. |
| Опция анализатора спектра | B1 | по отдельному заказу |
| Опция генератора опорной частоты повышенной точности | B4 | по отдельному заказу |
| Опция фильтров ПЧ свыше 10 до 80 МГц | B8 | по отдельному заказу |
| Опция фильтров ПЧ свыше 10 до 40 МГц | B8E | по отдельному заказу |
| Опция предусилителя для модификации FSMR3008 | B24.08 | по отдельному заказу |
| Опция предусилителя для модификации FSMR3026 | B24.26 | по отдельному заказу |
| Опции предусилителя для модификации FSMR3050 | B24.49 или В24.50 | по отдельному заказу |
| Опция измерителя фазовых шумов | B60 | по отдельному заказу |
| Опция полосы анализа сигналов 80 МГц | B80 | по отдельному заказу |
| Опция анализа сигналов с квадратурной модуляцией | K70 | по отдельному заказу |
| Комплект ЗИП | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 8 “Порядок работы” руководства по эксплуатации
Приказ Росстандарта от 31.07.2018 № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта от 30.12.2019 № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГ ц
Приказ Росстандарта от 29.12.2018 № 2839 от 29.12.2018 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц
Приказ Росстандарта от 30.12.2019 № 3383 Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц
Приказ Росстандарта от 01.02.2022 № 233 Об утверждении Государственной поверочной схемы для средств измерений девиации частоты
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний
Техническая документация изготовителя фирмы“Rohde & Schwarz GmbH & Co. KG”
Правообладатель
“Rohde & Schwarz GmbH & Co. KG”, Германия Адрес: Muehldorfstrasse 15, 81671 Munich, Germany Телефон: +49 89 41 29 0 Факс: +49 89 41 29 12 164 W eb -сайт: https ://www.rohde- schwarz. com E-mail: customersupport@rohde-schwarz.com
| Зарегистрировано поверок | 23 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
