| Номер в госреестре | 85339-22 |
| Наименование СИ | Газоанализаторы кислорода |
| Обозначение типа СИ | Rapidox |
| Изготовитель | "Cambrige Sensotech Limited", Великобритания |
| Год регистрации | 2022 |
| Срок свидетельства | 20.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы кислорода Rapidox (далее по тексту - газоанализаторы) предназначены для измерения объемной доли кислорода в воздухе, инертных газовых смесях, включая азот, дымовых и технологических газах.
Принцип действия газоанализаторов основан на том, что при температуре сенсора 650°C, диоксид циркония становится проводником ионов кислорода, что приводит к тому, что между электродами, расположенными на внешних поверхностях диоксид-циркониевого сенсора при подаче на них напряжения, возникает ток, сила которого зависит от парциального давления кислорода в пробе. Напряжение вызывает электрический ток в цепи, который пропорционален концентрации кислорода в газе.
Газоанализаторы представляют собой сборную конструкцию, состоящую из двух составных частей, соединяемых электрокабелем: микропроцессорной автономной электронной платы (далее - плата) и газоаналитической ячейки (далее - датчик) с сенсором из диоксида циркония, и снабженную штуцерами, через которые осуществляется подача и сброс анализируемого газа. Газоаналитическая ячейка оснащена нагревательным элементом, обеспечивающим нагрев сенсора. Такая конструкция обеспечивает максимальную гибкость в при монтаже у конечного потребителя газоанализатора. Плата оснащена монтажными отверстиями и клеммными разъемами: для подключения электропитания (24 В постоянного тока) платы и нагревателя; для получения входного сигнала от ячейки датчика и для подачи выходного сигнала платы.
Значение измеренной концентрации преобразуется в унифицированный выходной аналоговый сигнал постоянного тока от 4 до 20 мА. Доступная длина кабеля - до 25 м с использованием опциональных удлинителей.
Газоанализаторы обеспечены набором функций, включая программируемые цепи аварийной сигнализации, программируемые аналоговые выходы (от 4 до 20 мА и от 0 до 5 В) в диапазоне показаний объемной доли кислорода), связь RS232 и Modbus, а также полное программное обеспечение (приложение для ПК, либо с подключением опционально поставляемого производителем дисплея и клавиатуры) для связи / регистрации данных, настройки.
Газоанализаторы Rapidox имеют опции для считывания показаний датчиков давления, вакуума и точки росы (H2O). Другие показания могут быть адаптированы по запросу.
Газоанализаторы имеют одну модификацию: Rapidox 2100Z-OEM-RSB - базовая монтажная плата на плоском основании без дисплея и клавиатуры, монтируется на DIN-рейку. Газоанализаторы являются одноканальными, диапазоны измерений могут быть сгенерированы от 0,0001 до 0,001; от 0,001 до 0,1 и от 0,1 до 100 %.
Способ отбора пробы - проточное подключение ячейки датчика к источнику анализируемого газа.

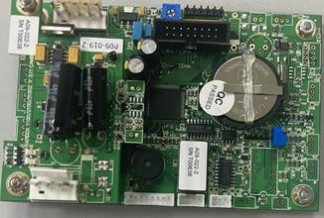

Газоанализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, номер наносится с помощью наклейки на плату в виде цифрового обозначения. Нанесение знака поверки на газоанализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора в соответствии с действующим законодательством. Опломбирование от несанкционированного доступа не предусмотрено, конструкция газоанализатора исключает несанкционированный доступ к настройкам. Общий вид газоанализаторов представлен на рисунке 1.
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО разработано изготовителем специально для измерений концентрации кислорода и обеспечивает выполнение следующих основных функций:
- передачу измерительной информации от первичного измерительного преобразователя (сенсора) ко вторичному измерительному преобразователю (процессору обработки информации);
- обработку измерительной информации, поступающей от сенсора, в процессоре обработки информации;
- формирование аналоговых токовых выходных сигналов измерительной информации;
- самодиагностику аппаратной части газоанализаторов;
Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:
- вычисление значений концентрации кислорода в анализируемой газовой смеси;
- сравнение результатов текущей и предыдущей калибровок с последующим изменением параметров измерений концентрации кислорода в анализируемой газовой смеси.
Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Rapidox RSB Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | FW 02.01.47.25I5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Диапазоны измерений концентрации кислорода, % | от 0,0001 до 0,001 | от 0,001 до 0,1 | от 0,1 до 20 включ. | св. 20 до 100 включ. |
| Пределы допускаемой относительной погрешности измерений концентрации кислорода, % | ± 10 | ± 5 | ± 5 | ± 1 |
| Дискретность отчёта измерений концентрации, % | 0,00001 | 0,0001 | 0,01 | 0,1 |
| Время установления показаний (90% отклика), не более, с | 4 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ширина х длина х высота), мм, не более: | 105x75x40 |
| Масса, кг, не более: | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +5 до +35 95, без конденсации от 80 до 120 |
| Параметры электрического питания: - напряжение питания постоянного тока, В | 24 |
| Потребляемая мощность, В-А, не более | 20 |
| Время прогрева при 20 оС, не более, с | 60 |
| Выходной сигнал напряжения постоянного тока, В | от 0 до 5 |
| Выходной сигнал силы постоянного тока, мА | от 4 до 20 |
| Расход газа в ячейку датчика, л/мин | 4 |
| Максимальная температура газа в датчике, °С | 650 |
| Максимальное давление в датчике, МПа | 1,0 |
| Длина кабеля датчика*, м | 2 |
| Средняя наработка на отказ, ч, не менее | 17000 |
| Средний срок службы, лет, не менее | 10 |
| *до 25 по запросу | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений*
Таблица 4 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор кислорода Rapidox | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| лены: йку; тонкой очистки для удаления 99.99% частиц > 0.1цт, удаления агрессивных газов, углеродная ловушка для очистки от водяного пара, дисплей для настройки и Ж. | ||
| по запросу опционально могут быть постав - блок питания, устанавливаемый на DIN-ре - датчики: давления, вакуума, точки росы; - фильтры входящего газа в ячейку: фильтр фильтр-водоотделитель, фильтр PTFE: для поглощения ЛОС, мембранный фильтр для приложение для работы газоанализатора с 1 | ||
приведены в Руководстве по эксплуатации п. 2.8.
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
Техническая документация фирмы «Cambrige Sensotech Limited»
