| Номер в госреестре | 85347-22 |
| Наименование СИ | Мера электрической емкости |
| Обозначение типа СИ | C-2520 |
| Изготовитель | Федеральное Государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" Западно-Сибирский филиал (Западно-Сибирский филиал ФГУП "ВНИИФТРИ"), г. Новосибирск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мера электрической емкости С-2520 (далее - мера) соответствует эталону 1 разряда и предназначена для хранения, воспроизведения и передачи единицы электрической емкости образцовым средствам измерений 2 разряда и рабочим средствам измерений.
Мера представляет собой конденсатор с воздушным диэлектриком, состоящий из двух входящих друг в друга секционных цилиндрических электродов, установленных на керамических изоляторах внутри экранирующего корпуса из алюминиевого сплава.
Мера подключается через коаксиальные разъемы типа СР-50-73-Ф, расположенные на боковой поверхности корпуса.

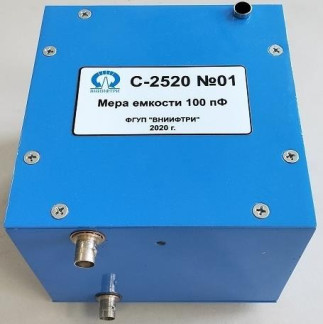

Общий вид меры и обозначение мест нанесения знаков поверки, знака утверждения типа, заводского номера и коаксиальных разъемов представлены на рис. 1.
К мере данного типа относится мера электрической емкости C-2520 зав. № 01.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Номинальное значение электрической емкости меры, пФ | 100 |
| Рабочие частоты, кГц | от 0,05 до 20 |
| Пределы допускаемой относительной погрешности воспроизведения электрической емкости, % | ± 0,02 |
| Тангенс угла диэлектрических потерь, не более | 5-10"5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Максимальное рабочее напряжение, В | 100 |
| Габаритные размеры, мм, не более | |
| - длина | 152 |
| - высота | 160 |
| - ширина | 140 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Масса, кг, не более | 7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 5000 |
Знак утверждения типа наносится
Наклейкой на верхнюю часть корпуса меры, на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность поставки меры приведена в таблице 3.
Таблица 3 - Комплект поставки меры
| Наименование | Обозначение | Количество |
| Мера электрической емкости | С-2520 | 1 шт. |
| Руководство по эксплуатации | МГФК.411213.005 РЭ | 1 экз. |
| Паспорт | МГФК.411213.005 ПС | 1 экз. |
| Укладочный ящик | - | 1 шт. |
Приведены в разделе 3 «Ремонт, транспортирование, хранение и утилизация» «Мера электрической емкости С-2520. Руководство по эксплуатации» МГФК.411213.005 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 6746-94 «Меры электрической емкости. Общие технические требования»
ГОСТ 8.255-2003 «ГСИ. Меры электрической емкости. Методика поверки»
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
Правообладатель
Федеральное Государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» ЗападноСибирский филиал (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»).
ИНН 5044000102
Адрес: 630004, г. Новосибирск, проспект Димитрова, дом 4.
Телефон: (383) 210-08-14 E-mail: director@sniim.ru
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
