Государственный реестр средств измерений

Преобразователи измерительные силы переменного тока NMC-R, 85348-22

Преобразователи измерительные силы переменного тока NMC-R (далее -преобразователи) предназначены для измерений и преобразования силы переменного тока в сигналы аналоговых интерфейсов «токовая петля» и униполярное напряжение, пропорциональные среднеквадратическому значению силы входного переменного тока.
Карточка СИ
Номер в госреестре 85348-22
Наименование СИ Преобразователи измерительные силы переменного тока
Обозначение типа СИ NMC-R
Изготовитель "MBS AG", Германия
Год регистрации 2022
Срок свидетельства 20.04.2027
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи измерительные силы переменного тока NMC-R (далее -преобразователи) предназначены для измерений и преобразования силы переменного тока в сигналы аналоговых интерфейсов «токовая петля» и униполярное напряжение, пропорциональные среднеквадратическому значению силы входного переменного тока.

Описание

Принцип действия преобразователей состоит в преобразовании среднеквадратических значений силы входного переменного тока в сигналы аналоговых интерфейсов с выходом по току и напряжению.

После масштабного преобразования сигнала силы входного переменного тока входным трансформатором тока, он детектируется и одновременно преобразуется в сигналы интерфейсов «токовая петля 0-20 (4-20) мА» и униполярное напряжение 0-10 (2-10) В.

В преобразователях используется детектор средних значений, а выходные сигналы пропорциональны среднеквадратическому значению силы тока, вычисленному по измеренному среднему значению для синусоидальной формы сигнала.

Преобразователи содержат трансформатор тока, детектор, интерфейсные схемы и стабилизированный источник питания.

Питание различных модификаций преобразователей осуществляется от источника измеряемого тока или от внешнего источника переменного или постоянного тока.

Преобразователи имеют изолирующий корпус из пластмассы, предназначенный для непосредственного закрепления на измерительных трансформаторах тока фирмы «MBS AG», Германия. Модификация обозначается тремя цифрами, первая из которых определяет использующееся питание, вторая, номинальный ток, третья - типоразмер, связанный с типоразмером используемых трансформаторов тока. После закрепления преобразователь и трансформатор составляют единое устройство. По отдельному заказу поставляются переходные устройства для монтажа на стандартную 35-мм DIN-рейку. Переходное устройство имеет зажимы с фиксацией винтами для подключения входного сигнала переменного тока 1 или 5 А.

Выводы сигналов интерфейсов преобразователей и входы от внешних источников питания имеют зажимы с фиксацией винтами.

Преобразователи предназначены для работы в составе измерительных и управляющих систем.

Общий вид преобразователей представлен на рисунке 1 . Пломбирование преобразователей не проводится, т.к. они имеют клееный корпус с отсутствием доступа для несанкционированной настройки.

w

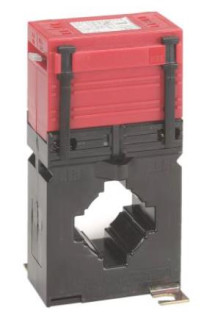

Рисунок 1 - Внешний вид преобразователей

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование

характеристики

Значения

NMC-R 211; NMC-R 212; NMC-R 213; NMC-R 214; NMC-R 311; NMC-R 312; NMC-R 313; NMC-R 314; NMC-R 411; NMC-R 412; NMC-R 413; NMC-R 414

NMC-R 221; NMC-R 222; NMC-R 223; NMC-R 224; NMC-R 321; NMC-R 322; NMC-R 323; NMC-R 324; NMC-R 421; NMC-R 422; NMC-R 423; NMC-R 424

NMC-R 011; NMC-R 012; NMC-R 013; NMC-R 014

NMC-R 021; NMC-R 022; NMC-R 023; NMC-R 024

Номинальный входной ток, А

1

5

1

5

Диапазон преобразования входного тока, %

(0-120)- In

(0-120)In

(15-120)In

(15-120)In

Диапазон выходного сигнала

(0-20) мА и

(0-10)В;

постоянного тока или

(4-20) мА и

(0-10)В;

(0-20) мА

и(0-10)В

напряжения

(4-20) мА и

(2-10)В;

Номинальная частота, Гц

50; 60

Класс точности

0,5

Наименование характеристики

Значение

Допустимое время перегрузки по входному току, с: - 1,5-In

длительно

- 8-In

40

Интерфейс «токовая петля 0-20 мА и 4-20 мА: - максимальное сопротивление нагрузки, Ом

500

- максимальный ток, мА

34

- максимальное напряжение под нагрузкой, В

15

- пульсации, размах не более, %

1

Интерфейс «напряжение 0-10 В и (2-10) В:

- минимальное сопротивление нагрузки, кОм

10

- максимальное выходное напряжение, В

18

- пульсации, размах не более, %

1

Время установления рабочего режима, не более, мин

5

Напряжение внешнего питания, В:

- переменный ток 50/60 Гц (NMC-R 311; NMC-R 312; NMC-R 313; NMC-R 314; NMC-R 321; NMC-R 322; NMC-R 323; NMC-R 324)

230±23

- переменный ток 50/60 Гц (NMC-R 411; NMC-R 412; NMC-R 413; NMC-R 414; NMC-R 421; NMC-R 422; NMC-R 423; NMC-R 424)

110±11

- постоянный ток (NMC-R 211; NMC-R 212; NMC-R 213; NMC-R 214; NMC-R 221; NMC-R 222; NMC-R 223; NMC-R 224)

24±3,6

Потребляемая мощность от измерительной цепи не более, ВА - при питании от независимой цепи питания

1,0

- при питании от измеряемого сигнала

2,5

Потребляемая мощность от цепи питания не более, В А

1,5

Электрическая прочность изоляции 50 Гц/1 мин, В - активных цепей и питания на корпус;

4000

- питания на выходы интерфейсов (230 В)

4000

- питания на выходы интерфейсов (24 В)

500

Сопротивление изоляции в рабочих условиях, не менее, МОм

5

Габаритные размеры (ширина; высота; длина), не более, мм

43; 50,5; 95

Масса, г, не более:

80

Рабочая температура эксплуатации, 0С

от - 10 до + 65

Средняя наработка на отказ, ч

100 000

Средний срок службы, лет

10

Знак утверждения типа

Наносится на табличку преобразователя методом трафаретной или термотрансферной печати, лазерной гравировки или в виде наклейки и в руководство по эксплуатации, совмещенное с паспортом типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

№ п/п

Наименование

Обозначение

Кол-во

1

Преобразователь измерительный силы переменного тока

NMC-R

1 шт.

2

Крепеж

-

1

комплект

3

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделе 5 руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р МЭК 60688-2015 Преобразователи электрические измерительные для преобразования электрических параметров переменного и постоянного тока в аналоговые и цифровые сигналы

Приказ №3457 от 30.12.2019 г. Федерального агентства по техническому регулированию и метрологии об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ №2091 от 01.10.2018 г. Федерального агентства по техническому регулированию и метрологии об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А Техническая документация фирмы-изготовителя
