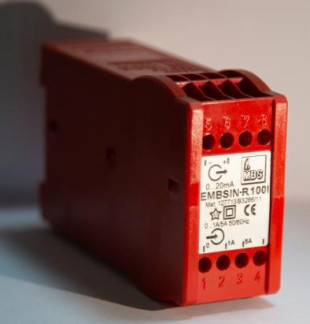

Преобразователи измерительные EMBSIN-R, 85349-22

Наименование

характеристики

Значение

EMBSIN-R 100 I

EMBSIN-R 101 I

EMBSIN-R 201 IE

Номинальный входной переменный ток In, А

1/5 или 1,2/6

1 или 5;

1,2 или 6 (дополнительно)

1/5 или 1,2/6

Диапазон преобразования входного переменного тока, % от In

0-100

Диапазон выходного сигнала постоянного тока или напряжения

0-5 мА; 0-10 мА; 0-20 мА

от 0-2,5 мА до 0-20 мА или 1-5 мА; 4-20 мА; от 0-5 В до 0-10 В или 1-5 В; 2-10 В

от 0-2,5 мА до 0-20 мА или 1-5 мА; 4-20 мА; от 0-1 В до 0-10 В или 0,2-1 В; 2-10 В

Номинальная частота, Гц

50/60

50/60 или 400

Класс точности

0,5

Пределы допускаемой дополнительной погрешности измерений, вызванной влиянием температуры в интервале рабочих температур на каждые 10 0С, %

±0,2

Наименование

характеристики

Значение

EMBSIN-R 120 U

EMBSIN-R 121 и

EMBSIN-R 221 UE

Номинальное входное напряжение переменного тока Un, В

от 20 до 500

от 50 до 600

от 20 до 0-690

Диапазон преобразования входного напряжения переменного тока, % от Un

20-100

0-100

0-100

Диапазон выходного сигнала постоянного тока или напряжения

0-5 мА; 0-10 мА; 0-20 мА

от 0-2,5 мА до 0-20 мА или 1 -5 мА;

4-20 мА;

От 0-5 В до 0-10 В или 1-5 В; 2-10 В

от 0-2,5 мА до 0-20 мА или 1-5 мА; 4-20 мА; От 0-1 В до 0-10 В или 0,2-1 В; 2-10 В

Номинальная частота, Гц

50/60

50/60

50/60 или 400

Класс точности

0,5

0,5 (Un<500 В) 1,0 (Un>500 В)

0,5

Пределы допускаемой дополнительной погрешности измерений, вызванной влиянием температуры в интервале рабочих температур на каждые 10 0С, %

±0,2

Наименование

характеристики

Значение

EMBSIN-R 100 I

EMBSIN-R 101 I

EMBSIN-R 201 IE

EMBSIN-R 120 U

EMBSIN-R 121 U

EMBSIN-R 221 UE

Интерфейс «токовая петля»

Максимальное сопротивление нагрузки, кОм

Максимальный ток при перегрузке по входу, мА Максимальное напряжение под нагрузкой, В Пульсации, %, размах не более

15/1вых (мА)

34

30

1

15/1вых (мА) ((Ип-12)/20 мА при питании по выходу)

30

15

1

15Лвых (мА)

1,5-IbbK 15

0,5 (300 мс)

2 (50 мс)

15Лвых (мА)

1,7-IbbK 54

1

15Лвых (мА) ((U^12)/20 мА при питании по выходу) 30

15

1

15Лвых (мА)

1,5-!вых 15

0,5 (300 мс)

2 (50 мс)

Интерфейс «униполярное напряжение» Минимальное сопротивление нагрузки, кОм

Максимальный ток под нагрузкой, мА Максимальное напряжение под нагрузкой, В

отсутствует

ивых/20 мА

20

40

Цвых /2 мА

2

25

отсутствует

Uвых /10 мА

10

40

Ub^ /2 мА

2

25

Время установления рабочего режима, мин, не более

5

5

5

5

5

5

Время установления выходного сигнала, с, не более

0,3

0,3

0,3 или 0,05

0,3

0,3

0,3 или 0,05

Наименование

характеристики

Значение

EMBSIN-R 100 I

EMBSIN-R 101 I

EMBSIN-R 201 IE

EMBSIN-R 120 U

EMBSIN-R 121 U

EMBSIN-R 221 UE

Время непрерывной работы, ч, не менее

неограниченно

неограниченно

неограниченно

неограниченно

неограниченно

неограниченно

Перегрузка входным сигналом

1,2^вх ном —

длительно;

20- !вх ном — 1 с

2-!вх ном —

длительно

2-!вх ном —

длительно;

20- !вх ном — 1 с

1,2^вх ном —

длительно;

2•Uвх ном — 1 с

1,2•Uвх ном —

длительно;

2•Uвх ном — 1 с

1,2•Uвх ном —

длительно;

2^вх ном — 1 с

Напряжение внешнего питания U* В:

-    переменное 50/60 Гц

-    постоянное

-    универсальный источник питания от 40 до 400 Г ц или постоянный ток

отсутствует

24±15 %;

110±15%;

115±1 5 %;

120±1 5 %; 230±15 %; 400±15 % 24+33/-15 %; 24+33/50 % при питании выхода

85..230    В или

24..60    В

85..230    В или

24..60    В

отсутствует

24±15%;110±15%; 115±15%; 120±15 %;230±15%; 400±15 %

24+33/-15 %; 24+33/50 % при питании выхода

85..230    В или

24..60    В

85..230    В или

24..60    В

Потребляемая мощность цепи измеряемого тока или напряжения, ВА, не более

2,5

!вх ном ^5 мВ

1

2

U™ ном 50 мкА (при Uвх ном< 150 В);

U™ ном20 мкА (при 150<Uвх ном< 400 В); Uвх ном 5 мкА (при 400<Uвх ном< 600 В)

1

Наименование

характеристики

Значение

EMBSIN-R 100 I

EMBSIN-R 101 I

EMBSIN-R 201 IE

EMBSIN-R 120 и

EMBSIN-R 121 U

EMBSIN-R 221 UE

Потребляемая мощность внешнего питания,

- переменного тока, В • А, не более

-постоянного тока, Вт, не более

отсутствует

3

1,5

3

1,5

отсутствует

3

1,5

3

1,5

Электрическая прочность изоляции 50 Гц/1 мин, В

-    активных цепей и питания на корпус

-    питания на выходы интерфейсов

4000

500

4000

500

4000

500

4000

500

4000

500

4000

500

Сопротивление изоляции в нормальных условиях, МОм, не менее

5

5

5

5

5

5

Габаритные размеры (высота; ширина; длина), мм, не более

70; 112; 35

70; 112; 35

70; 112; 70

70; 112; 35

70; 112; 35

70; 112; 70

Масса, г, не более

270

195

250

180

195

250

Нормальные условия эксплуатации:

-    температура, 0С

-    относительная влажность при 25 0С, %

-    атмосферное давление, мм рт.ст.

от + 21 до + 25 30-80 650-800

Наименование

Значение

характеристики

EMB SIN-R 100 I EMBSIN-R 101 I EMBSIN-R 201 IE EMB SIN-R 120 U EMB SIN-R 121 U EMB SIN-R 221 UE

Рабочие условия эксплуатации:

- температура, 0С

от - 10 до + 55

- относительная влажность при 25 0С, %

30-80

- атмосферное давление, мм рт.ст.

650-800

Средняя наработка на

100 000

отказ, ч

Средний срок службы, лет

10

№ п/п

Наименование

Обозначение

Кол-во

1

Преобразователь измерительный

EMBSIN-R 100 I, EMBSIN-R 101 I, EMBSIN-R 201 IE, EMBSIN-R 120 U, EMBSIN-R 121 U, EMBSIN-R 221 UE

1 шт.

2

Руководство по эксплуатации

-

1 шт.
