| Номер в госреестре | 85350-22 |
| Наименование СИ | Расходомеры-счетчики |
| Обозначение типа СИ | ВС-12 ППД |
| Изготовитель | Общество с ограниченной ответственностью "ЕН Автоматизация" (ООО "ЕН Автоматизация"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 20.04.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики «ВС-12 ППД» предназначены для измерения объемного расхода и объема газа при рабочих условиях, а также вычисления молекулярного веса и массы газа, объемного расхода и объема газа, приведенных к стандартным условиям.
Принцип действия расходомеров-счетчиков «ВС-12 ППД» основан на ультразвуковом времяимпульсном методе измерений. Ультразвуковые преобразователи, установленные выше и ниже по течению потока, посылают и принимают кодированные ультразвуковые сигналы, проходящие через поток газа. Электронно-вычислительный блок по разности времен перемещения импульсов по направлению потока и против него, используя методы цифровой обработки в сочетании с современными способами кодирования и корреляционного детектирования сигнала, рассчитывает скорость потока. На основе измеренной скорости потока и значения внутреннего диаметра трубопровода электронновычислительный блок проводит расчет объемного расхода и объема газа.
Расходомеры-счетчики «ВС-12 ППД» состоят из корпуса с установленными в нем ультразвуковыми преобразователями (датчиками) и электронно-вычислительного блока, который либо располагается непосредственно на корпусе (интегральное исполнение), либо соединен с клеммной коробкой, расположенной на корпусе при помощи соединительного кабеля (раздельное исполнение). Электронно-вычислительный блок имеет OLED-дисплей, на котором могут отображаться измеренные и расчётные значения параметров. Электронновычислительный блок может иметь функцию корректора (вычислителя) расхода газа. В зависимости от исполнения расходомер-счетчик «ВС-12 ППД» может иметь одну или две пары ультразвуковых преобразователей.
Электронно-вычислительный блок обеспечивает выполнение следующих функций:
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
- измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;
- расчет физических свойств газа по алгоритмам в соответствии с ГСССД МР 113-03, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 (опционально);
- расчет молекулярного веса и массового расхода углеводородных газов (опционально);
- ведение циклических архивов (опционально);
- обработка, отображение и хранение измерительной информации и настроечных параметров;
- передача измерительной информации по аналоговым и различным цифровым интерфейсам;
- защита от преднамеренных и несанкционированного доступа.
Структура условного обозначения расходомеров-счетчиков «ВС-12 ППД»:
ВС-12 ППД [1]-[2]-[3]-[4]-[5]-[6]-[7]-[8]-[9]-[10], где:
[1] - количество измерительных каналов;
[2] - номинальный диаметр, DN;
[3] - расчетное избыточное рабочее давление;
[4] - материал проточной части;
[5] - тип монтажа электронно-вычислительного блока;
[6] - соединительный кабель;
[7] - материал изготовления и напряжение питания электронно-вычислительного
блока;
[8] - наличие ответных фланцев и крепежа;
[9] - наличие термостатированного обогрева;
[10] - дополнительные опции.
Пломбирование расходомеров-счетчиков «ВС-12 ППД» не предусмотрено. Нанесение знака поверки на расходомеры-счетчики «ВС-12 ППД» не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, прикрепленную с верхней стороны электронно-вычислительного блока. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 2.

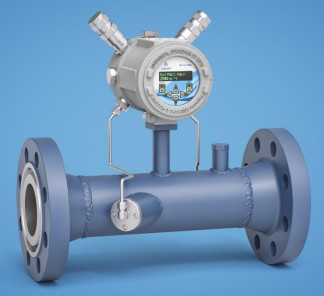

Общий вид расходомеров-счетчиков «ВС-12 ППД» представлен на рисунке 1.
непреднамеренных изменении
и
Программное обеспечение (далее - ПО) является встроенным ПО электронновычислительного блока. Защита ПО расходомеров-счетчиков «ВС-12 ППД» от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля). Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров-счетчиков «ВС-12 ППД» исключается наличием функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.
Идентификация программного обеспечения расходомеров-счетчиков «ВС-12 ППД» осуществляется путем отображения на дисплее структуры идентификационных данных, содержащей номер версии ПО и контрольную сумму. Уровень защиты «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО ВС-12 ППД |
| Номер версии (идентификационный номер) ПО* | Не ниже V.3.X.XX |
| Цифровой идентификатор ПО* | - |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
| * Номер версии, цифровой идентификатор приведены в паспорте. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр | от DN 25 до DN 800 |
| Диапазон измерений объемного расхода газа*, м3/ч | от 0,18 до 41620,00 |
| Диапазон скорости потока газа *, м/с | от 0,1 до 45,0 |
| Диапазон входных аналоговых токовых сигналов, мА | от 4 до 20 |
| Диапазон выходных аналоговых токовых сигналов, мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях расходомеров-счетчиков «ВС-12 ППД» с одной парой ультразвуковых преобразователей, %: - в диапазоне измерения от Qmin включ. до Qt - в диапазоне измерения от Qt включ. до Qmax включ. | ±3 (±3,5**) ±2 (±2,5**) |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях расходомеров-счетчиков «ВС-12 ППД» с двумя парами ультразвуковых преобразователей, %: - в диапазоне измерения от Qmin включ. до Qt - в диапазоне измерения от Qt включ. до Qmax включ. | ±2 (±2,5**) ±1 (±1,5**) |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности при преобразовании входных аналоговых токовых сигналов, % | ±0,05 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности при преобразовании выходных аналоговых токовых сигналов, % | ±0,05 |
| Пределы допускаемой относительной погрешности при вычислении массового расхода, объемного расхода и объема газа, приведенных к стандартным условиям***, % | ±0,005 |
* Указан максимально возможный диапазон измерений. Диапазоны измерений объемного расхода газа и диапазоны скорости потока газа для конкретного расходомера-счетчика «ВС-12 ППД» приведен в паспорте.
** При поверке имитационным методом.
*** Специальное исполнение, наличие данной функции определяется заказом и отражено в паспорте. Примечание - Приняты следующие обозначения:
Qmm - значение минимального измеряемого расхода при рабочих условиях при скорости газа 0,1 м/с,
м3/ч;
Qt - значение измеряемого расхода переходного режима при рабочих условиях при скорости газа 0,3 м/с, м3/ч;
Qmax - значение максимального измеряемого расхода при рабочих условиях, м3/ч.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | попутный, свободный нефтяной, факельный, природный газы, системы поддержания пластового давления и иные газы |
| Температура измеряемой среды, °С | от -60 до +120 |
| Диапазон давления (абсолютное) измеряемой среды, МПа | от 0,087 до 1,7 или 42,1* |
| Входные сигналы | аналоговые* от 4 до 20 мА |
| Выходные сигналы | частотный от 0 до 10000 Гц; аналоговые* от 4 до 20 мА |
| Цифровые интерфейсы связи | RS232, Modbus RS485*, Ethernet TCP/IP*, HART*, Foundation FieldBus*, Bluetooth* |
| Маркировка взрывозащиты | 1Ex d mb IIC T4 Gb |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 90 до 270 50±2 от 18 до 36 |
| Потребляемая мощность, В-А, не более | 20 |
| Габаритные размеры (в зависимости от исполнения), мм: - высота - ширина - длина | от 385 до 1170 от 230 до 1020 от 450 до 1200 |
| Масса (в зависимости от исполнения), кг: | от 26 до 2450 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -60 до +60 до 100 % при 30 °С и более низких температурах с конденсацией влаги от 84,0 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 130 000 |
| * Комплектуется по специальному заказу. | |
наносится на маркировочную табличку расходомеров-счетчиков «ВС-12 ППД» методом лазерной гравировки и в нижней части титульного листа паспорта и руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность расходомеров-счетчиков « | Д» 2 - С В | |
| Наименование | Обозначение | Количество |
| Расходомер-счетчик | ВС-12 ППД | 1 шт. |
| Магнитный ключ для программирования | - | 1 шт. |
| Руководство по эксплуатации* | РЭ 26.51.52.110-00203532461-2020 | 1 экз. |
| Паспорт* | ПС 26.51.52.110-00203532461-2020 | 1 экз. |
| Цифровой носитель с технической и эксплуатационной документацией | - | 1шт. |
| * В бумажном или электронном виде |
Приведены в пункте 1.4 руководства по эксплуатации. При использовании расходомеров-счетчиков «ВС-12 ППД» для измерения молекулярного веса и массового расхода углеводородных газов необходимо разработать и аттестовать методику (метод) измерений для конкретных условий применения в диапазонах изменений компонентного состава, давления и температуры измеряемой среды.
Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ТУ 26.51.52.110-002-03532461-2020 Расходомеры-счетчики «ВС-12 ППД». Технические условия
