Системы измерений длительности соединений сервера станционного Обозначение отсутствует, 85360-22

Назначение

Системы измерений длительности соединений сервера станционного (далее - СИДС СС) предназначены для измерения продолжительности телефонных соединений с целью получения исходных данных для учета объема оказанных услуг электросвязи.

Описание

Принцип действия СИДС СС основан на формировании и дальнейшей обработке для каждого телефонного соединения CDR-файла, в котором фиксируются время начала и время окончания телефонного соединения, номера вызывающего и вызываемого абонентов, вид соединения, тарификационная информация. В CDR-файле продолжительность телефонного соединения определяется как разность между временем окончания и временем начала телефонного соединения относительно национальной шкалы времени UTC(SU).

СИДС СС является функциональной системой, входящей в состав комбинированной телефонной станции: сервер станционный моделей СС, СС-040, СС-044, СС-044-КСС, СС-048, СС-048-КСР, СС-240, СС-244, СС-248, производства ООО КБ «ПУЛЬСАР-ТЕЛЕКОМ», г. Пенза.

Комбинированная телефонная станция используется одновременно в составе узла связи сети местной телефонной связи и узла связи сети фиксированной зоновой телефонной связи. СИДС СС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции сервера стационарного.

Конструктивно сервер станционный выполнен в виде 19” крейта высотой 3U (132 мм) с устанавливаемыми сменными субмодулями. Крейт сервера станционного обеспечивает возможность установки 15 сменных субмодулей. Доступ к процессору исключен конструкцией при помощи однократно наклеиваемой этикетки с фирменным знаком.

Заводской номер СИДС СС, является заводским номером сервера станционного, и наносятся на заднюю панель сервера станционного, в форме наклеек с цифровым обозначением номера.

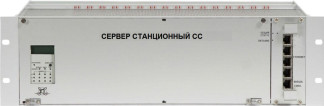

Общий вид станционного сервера модели СС, места нанесения знака утверждения и пломбировки от несанкционированного доступа в виде наклеек представлены на рисунке 1.

Рисунок 1 - Общий вид оборудования и место пломбировки

Программное обеспечение

Идентификационные данные (признаки) метрологически значимой части ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

ПО СИДС СС специализированное, метрологически значимая часть которого защищена конструктивным исполнением от непреднамеренных и преднамеренных изменений. Несанкционированный доступ к СИДС СС исключен путём пломбировки. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на корпус устройства в виде наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 руководства по эксплуатации 425760-001-12011339-2021 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

425760-001-12011339-2021 ТУ Системы измерений длительности соединений сервера станционного. Технические условия
