| Номер в госреестре | 85361-22 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | УСПД-1500 |
| Изготовитель | Общество с ограниченной ответственностью "Современные Интеллектуальные Измерительные Системы" (ООО "СИИС"), г. Самара |
| Год регистрации | 2022 |
| Срок свидетельства | 21.04.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных УСПД-1500 (далее по тексту - УСПД) предназначены для синхронизации собственной шкалы времени относительно UTC(SU) и синхронизации времени приборов учета электроэнергии, воды, тепла и газа, имеющих встроенные часы.
Принцип действия УСПД основан на получении, хранении, учете по времени и передаче данных приборов учета электроэнергии, воды, тепла и газа (далее по тексту - приборы учета), подключенных к УСПД по цифровым интерфейсам связи.
Конструктивно УСПД представляет собой специализированный контроллер, который обеспечивает сбор информации с приборов учета и архивирование собранных параметров в энергонезависимой памяти с привязкой к календарному времени, передачу этой информации на вышестоящий уровень системы автоматизированной контроля и учета энергоресурсов (далее по тексту - АСКУЭ) по различным каналам связи. УСПД позволяет собирать данные измерений с приборов учета электроэнергии, воды, тепла и газа.
УСПД выпускаются в двух модификациях УСПД-1500c и УСПД-1500г Первая (с литерой «с») модификация устройства предназначена для работы в бытовом и приравниваемом к нему секторе и рассчитано на поддержку до 1500 приборов учета. Вторая (с литерой «i») модификация устройства предназначена для работы на промышленных предприятиях и рассчитано на поддержку до 100 приборов учета. Аббревиатура типа исполнения указана в паспорте на УСПД.
Пример записи при заказе устройства и в документации на другую продукцию:
- Устройство сбора и передачи данных УСПД-1500с ТУ РФ 190285495.020-2010;
- Устройство сбора и передачи данных УСПД-1500i ТУ РФ 190285495.020-2010.
УСПД обеспечивает:
- сбор, накопление, документирование достоверной информации об энергопотреблении в каждой точке учета по заданным тарифам в заданные интервалы времени;
- поддержание единого системного времени с целью обеспечения синхронных измерений приборов учета;
- передача собранных данных на верхний уровень АСКУЭ линиям связи;
- обеспечение доступа верхнего уровня АСКУЭ к счетчикам учета энергоресурсов для получения их параметров или их параметрирования;
- обеспечение нескольких степеней защиты устройства от несанкционированного
доступа;
- контроль состояния источника питания;
- ведение журналов событий состояния устройства, его корректировок и ошибок в
работе.
УСПД имеет шесть цифровых интерфейсов связи, которые обеспечивают:
- подключение до 1500 счетчиков учета по цифровым интерфейсам связи RS485 (RS232) (Port 1 - Port 5);
- параметрирование с ПЭВМ через цифровой интерфейс связи RS232 (только Port 0);
- подключение каналов связи по цифровым интерфейсам связи RS485 (RS232) для передачи данных на верхний уровень АСКУЭ (Port 1 - Port 5).
Интерфейсы связи Port 1 - Port 5 могут использоваться как в качестве основных, так и резервных каналов связи.

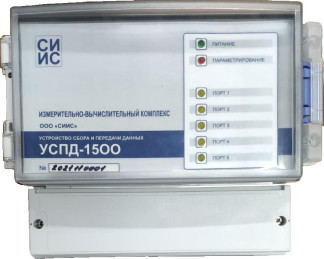

Общий вид УСПД представлен на рисунке 1.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт соответствии с действующим законодательством.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильд в соответствии с рисунком 1.
Пломбирование УСПД не предусмотрено.
Место нанесения заводского номера _ --ф
Программное обеспечение (далее - ПО) УСПД состоит из двух частей: Firmware и «Конфигуратор системы». Метрологически значимая часть ПО сохранена во встроенной программе Firmware. Внешнее ПО «Конфигуратор системы» предназначено для конфигурирования и программирования. Конфигурационные параметры защищены от преднамеренных изменений. Конфигурационные параметры хранятся в энергонезависимой памяти УСПД. Возможность внесения преднамеренных и непреднамеренных изменений в ПО исключается.
Идентификационные данные программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Внешнее ПО | Внутреннее ПО | |
| Идентификационное наименование ПО | Конфигуратор системы | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 1.3.8 | не ниже 3.60 |
| Цифровой идентификатор ПО | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - |
Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077.2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности хода внутренних часов в автономном режиме за сутки, с | ±3 |
| Пределы допускаемой дополнительной абсолютной погрешности хода внутренних часов в автономном режиме за сутки на каждые 10 °С, с | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: -напряжение постоянного тока, В | от 10,8 до 13,2 |
| Потребляемая мощность, Вт, не более | 30 |
| Нормальные условия измерений: -температура окружающей среды, °С | от +15 до +25 |
| Рабочие условия измерений: -температура окружающей среды, °С -атмосферное давление, кПа -относительная влажность (при температуре +35 °С без конденсации влаги), %, не более | от -20 до +50 от 84,0 до 106,7 95 |
| 1 | 2 |
| Габаритные размеры, мм, не более: | |
| - ширина | 230 |
| - высота | 185 |
| - глубина | 115 |
| Масса, кг, не более | 1,0 |
| Средняя наработка на отказ, ч, не менее | 80000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство сбора и передачи данных УСПД-1500 | -1) | 1 шт. |
| Руководство по эксплуатации | УСПД.00.001.РЭ | 1 экз. |
| Паспорт | УСПД.00.001.ПС | 1 экз. |
| 1) - Обозначение может изменяться в зависимости от модификации. | ||
приведены в разделе 5 «Указания по использованию оборудования и меры по обеспечению безопасности» документа УСПД.00.001.РЭ «Руководства по эксплуатации».
ТУ 26.51.63-001-28607761-2021 Устройство сбора и передачи данных УСПД-1500. Технические условия.
Приказ Росстандарта № 1621 от 31 июля 2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
