| Номер в госреестре | 85373-22 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | VAN HOOL 1D0003 |
| Изготовитель | Компания Van Hool NV, Бельгия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна VAN HOOL 1D0003 (далее - ППЦ) предназначена для измерений объема, кратковременного хранения и транспортирования нефтепродуктов.
Принцип действия ППЦ основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны переменного сечения, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны. ППЦ состоит из четырех герметичных секций. Каждая секция цистерны оборудована заливной горловиной цилиндрической формы с установленным указателем уровня налива. ППЦ является транспортной мерой полной вместимости (далее по тексту - ТМ).
Технологическое оборудование предназначено для операций налива-слива и включает в себя: заливную горловину с указателем уровня налива нефтепродуктов, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской номер 15104 полуприцепа-цистерны VAN HOOL 1D0003 нанесен изготовителем типографским способом на маркировочной табличке ТМ, выбит на боковой стенке корпуса цистерны - с целью обеспечения сохранности номера в процессе эксплуатации ТМ и подтвержден записью в паспорте транспортного средства, что обеспечивает безусловную идентификацию ППЦ.

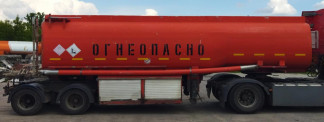

Общий вид ППЦ представлен на рисунке 1.
Рисунок 1 - Общий вид полуприцепа-цистерны VAN HOOL 1D0003
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 26620 |
| Пределы допускаемой относительной погрешности ТМ, % | ± 0,4 |
| Номинальная вместимость секций (начиная от кабины водителя), дм 3 секция 1 | 10270 |
| секция 2 | 7470 |
| секция 3 | 3230 |
| секция 4 | 5650 |
| Разность между номинальной и действительной вместимостью, %, не более | ± 1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 4190 |
| Габаритные размеры, мм, не более: | |
| - длина | 8340 |
| - ширина | 2340 |
| - высота | 3250 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +45 |
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | VAN HOOL 1D0003 | 1 шт. |
| Запасные части, инструмент и принадлежности | 1 комплект | |
| Паспорт транспортного средства | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
приведены в разделе 5 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к полуприцепу-цистерне VAN HOOL 1D0003
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
