| Номер в госреестре | 85381-22 |
| Наименование СИ | Установки поверочные трубопоршневые |
| Обозначение типа СИ | ТПУ Новатор |
| Изготовитель | Общество с ограниченной ответственностью "Нефтегазноватор" (ООО "Нефтегазноватор"), с. Старые Туймазы, Республика Башкортостан |
| Год регистрации | 2022 |
| Срок свидетельства | 22.04.2027 |
| МПИ (интервал между поверками) | 1 год - для передвижного исполнения; 2 года - для стационарного исполнения |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные трубопоршневые ТПУ Новатор (далее - ТПУ) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке.
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.
ТПУ состоят из цилиндрического калиброванного участка, шарового поршня, детекторов прохода, устройства переключения потока на базе шаровых кранов, камеры загрузки-выгрузки шарового поршня с быстросъемной крышкой, средств измерений температуры и давления жидкости утвержденного типа. В состав ТПУ входят преобразователи температуры жидкости с пределами допускаемой абсолютной погрешности при измерении температуры ±0,2 °С, преобразователи давления жидкости с пределами допускаемой приведенной погрешности при измерении давления жидкости ±0,5 %, термометры с пределами допускаемой абсолютной погрешности при измерении температуры жидкости ±0,2 °С, манометры класса точности 0,6.
ТПУ имеют две модификации Сапфир и Мера. ТПУ модификации Сапфир являются однонаправленными, ТПУ модификации Мера - двунаправленные. ТПУ могут быть изготовлены в стационарном и транспортируемом (передвижном) исполнении. ТПУ имеют различные исполнения, отличающиеся объемом жидкости (вместимостью) в потоке при температуре 20 °С и давлении 0 МПа, пределами допускаемой относительной погрешности (доверительными границами суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости) в потоке при температуре 20 °С и давлении 0 МПа, номинальным диаметром калиброванного участка, диапазоном объемного расхода жидкости, характеристиками измеряемой среды, габаритными размерами и массой.
Исполнения ТПУ обозначаются следующим образом:
| ТПУ Новатор- | -х | х | -х | -х |
| 1 | 2 | 3 | 4 | 5 |
При работе ТПУ и средство измерений (поверяемые, калибруемые, испытуемые, контролируемые, исследуемые расходомеры (преобразователи расхода, счетчики, расходомеры-счетчики, счетчики-расходомеры или трубопоршневые поверочные установки) соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода измеряемой среды. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который свободно перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на детектор прохода происходит генерация электрических сигналов, определяющих начало и окончание измерения.

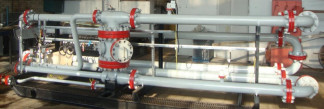

Общий вид ТПУ представлен на рисунке 1.
Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в контровочных гайках, закрепленных на шпильках или через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, по всей длине цилиндрического калиброванного участка и на контровочных проволоках, пропущенных через отверстия завернутых винтов клеммной коробки детекторов.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
1 - секция цилиндрического калиброванного участка; 2 - фланцы присоединительные;
3 - гайка крепежная; 4 - гайка контровочная по ОСТ 1 11745; 5 - проволока контровочная;
6 - пломба; 7 - гайка контровочная, изготавливаемая по месту эксплуатации ТПУ.
A-III (увеличено)
Заводской номер наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки в виде цифрового значения. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 4.
ERE
ТПУ Новатор-
ТУ 26.51.52.110-008.22669689-2021
ООО
'НЕФТЕГАЗНОВАТОР” заводской» I I год изготовления С
ОБЪЕМ ЖИДКОСТИ (ВМЕСТИМОСТЬ) В ПОТОКЕ ПРИ ТЕМПЕРАТУРЕ 10 :С II ДАВЛЕНИИ О МП« М'
ПРЕДЕЛЫ ДОПУСКАЕМОП ОТНОСИТЕЛЬНОЙ ПОГРЕШНОСТИ (ДОВЕРИТЕЛЬНЫЕ ГРАНИЦЫ СУММАРНОЙ ПОГРЕШНОСТИ) ПРИ ИЗМЕРЕНИИ (ВОСПРОИЗВЕДЕН!Ill ЕДИНИЦЫ) ОБЪЕМА ЖИДКОСТИ В ПОТОКЕ ПРИ ТЕМПЕРАТУРЕ 20 ‘С И ДАВЛЕНИИ 0 МПа. N НОМИНАЛЬНЫЙ ДИАМЕТР КАЛИБРОВАННОГО УЧАСТКА ДИАПАЮН ОБЪЕМНОГО РАСХОДА ЖИДКОСТИ. MJ Ч ТЕМПЕРАТУРА. ‘С ИЗБЫТОЧНОЕ ДАВЛЕНИЕ, МПа
атотность.кгм*
ВЯЗКОСТЬ КИНЕМАТИЧЕСКАЯ, сСт ГАБАРИТНЫЕ РАЗМЕРЫ. ММ МАССА. КГ
Рисунок 4 - Обозначения мест нанесения знака утверждения типа и заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Сапфир | Мера | |
| Диапазон измерения (воспроизведения) объема жидкости (вместимости) в потоке при температуре 20 °С и давлении 0 МПа, м3 1) | от 0,18 до 5,5 | от 0,3 до 10,5 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости) в потоке при температуре 20 °С и давлении 0 МПа, % 1) | ±0,05; ±0,1 | |
| 1) конкретное значение указано в паспорте ТПУ | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Сапфир | Мера | |
| Номинальный диаметр калиброванного участка 1) | от DN 100 до DN 400 | от DN 200 до DN 600 |
| Диапазон объемного расхода жидкости, м3/ч 1) | от 3 до 1100 | от 8 до 2000 |
| Измеряемая среда | ф е (н ь т с о к д и ж | н ь п о Г О <С Т Р |
| 51858-2002, нефть сырая, | ||
| нефтепродукты, газовый | ||
| конденсат, жидкие | ||
| Температура, °С 1) | углеводороды, вода) | |
| от -10 до +90 | ||
| Избыточное давление, МПа 1) | от 0 до 10 | |
| Плотность, кг/м3 1) | от 700 до 1200 | |
| Вязкость кинематическая, сСт 1) | от 0,55 до 200 | |
| Наличие свободного воздуха | не допускается | |
| Параметры электрического питания: - напряжение переменного тока, В | 380±38, 220±22 | |
| - частота переменного тока, Гц | 50±1 | |
| Потребляемая мощность, В А, не более | 500 | |
| Габаритные размеры, мм, не более 1): - длина | 12000 | 23000 |
| - ширина | 2400 | 4900 |
| - высота | 3100 | 4400 |
| Масса, кг, не более 1) | 15500 | 21500 |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +50 | |
| - относительная влажность, % | от 30 до 90 | |
| - атмосферное давление, кПа | от 84 до 107 | |
| Средний срок службы, лет | 10 | |
| Средняя наработка на отказ, ч | 3000 | |
| 1) конкретное значение указано в паспорте ТПУ | ||
наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У становка поверочная трубопоршневая | ТПУ Новатор | 1 шт. |
| Руководство по эксплуатации | ТПУ 01.00.00.000 РЭ | 1 экз. |
| Паспорт | ТПУ 01.00.00.000 ПС | 1 экз. |
| Комплект запасных частей, инструментов и принадлежностей | - | 1 шт. |
приведены в разделе 1.4 «Устройство и работа» документа «Установки поверочные трубопоршневые ТПУ Новатор. Руководство по эксплуатации. ТПУ 01.00.00.000 РЭ».
Нормативные документы, устанавливающие требования к установкам поверочным трубопоршневым ТПУ Новатор
Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.52.110-008-22669689-2021 Установки поверочные трубопоршневые ТПУ Новатор. Технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
