| Номер в госреестре | 85384-22 |
| Наименование СИ | Резервуары (танки) стальные прямоугольные самоходного сухогрузно-наливного судна СПН-685-Б |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Жигаловская ремонтно-эксплуатационная база - Обособленное подразделение Байкало-Селенгинского района водных путей и судоходства - филиала администрации Байкало-Ангарского бассейна внутренних водных путей, г. Иркутск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары (танки) стальные прямоугольные самоходного сухогрузно-наливного судна СПН-685-Б предназначены для хранения и перевозки нефти и нефтепродуктов, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Принцип действия танков основан на измерении объема нефтепродукта, в зависимости от уровня его наполнения.
Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором. Продольные и поперечные переборки образуют пояса танка.
Танки отделены от наружной обшивки наливного судна. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы носовым и кормовым замерными устройствами в виде измерительных труб с измерительными втулками, имеющих бронзовые пробки. Танки имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана; системы водопенотушения и системы орошения.
Идентификация резервуаров (танков) стальных прямоугольных самоходного сухогрузноналивного судна СПН-685-Б осуществляется по заводским номерам (по технологической схеме), нанесенным на верхнюю стенку резервуара методом окраса.
Пломбирование не предусмотрено.

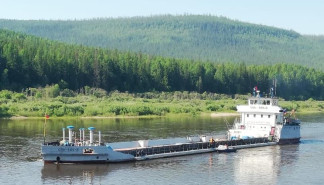

Фотография самоходного сухогрузно-наливного судна СПН-685-Б представлена на рисунке 1, чертеж общего вида на рисунке 2, схематичное расположение танков заводские номера (по технологической схеме) 11, 12, 21, 22, 31, 32 на палубе представлено на рисунке 3.
Рисунок 3 - Схематичное расположение резервуаров (танков) на палубе самоходного
сухогрузно-наливного судна СПН-685-Б
отсутствует.
'аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Заводской номер (по технологической схеме) | 11 | 12 | 21 | 22 | 31 | 32 |
| Номинальная вместимость, м3 | 150 | 150 | 150 | 150 | 100 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 |
'аблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Заводской номер (по технологической схеме) | 11 | 12 | 21 | 22 | 31 | 32 |
| Габаритные размеры, мм | ||||||
| Длина | 16329 | 16087 | 16748 | 16750 | 10150 | 10167 |
| Ширина | 4979 | 4989 | 4980 | 4989 | 4981 | 4981 |
| Высота | 2190 | 2168 | 2197 | 2176 | 2175 | 2156 |
| Средний срок службы, лет, не менее | 30 | |||||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от +5 до +35 от 84,0 до 106,7 | |||||
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Сухогрузно-наливное судно | СПН-685-Б | 1 шт. |
| Резервуары (танки) стальные прямоугольные | №№ 11; 12; 21; 22; 31; 32 | 6 шт. |
| Паспорт | 6 экз. | |
| Градуировочная таблица | 6 экз. |
приведены в пункте 1 паспорта.
Нормативные документы, устанавливающие требования к резервуарам (танкам) стальным прямоугольным самоходного сухогрузно-наливного судна СПН-685-Б
Приказ Росстандарта № 256 от 07 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
