| Номер в госреестре | 85393-22 |
| Наименование СИ | Комплекс фотометрический |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "GL Optic Lichtmesstechnik GmbH", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс фотометрический (далее по тексту - комплекс), предназначен для измерений фотометрических и спектральных характеристик светильников, источников света и другого светотехнического оборудования.
Принцип действия комплекса заключается в определении фотометрических (освещенности, силы света, светового потока), колориметрических (координат цветности, коррелированной цветовой температуры и индекса цветопередачи) и спектральных (СПЭО) характеристик при помощи гониометра, вращающего источник света, статичных фотометра и спектрометра; и в определении светового потока и колориметрических (координат цветности, коррелированной цветовой температуры и индекса цветопередачи) характеристик при помощи сферы и спектрометра.
Комплекс состоит из двух измерительных систем: система гониофотометрическая GL GONIO 20.150 и система фотометрическая сфера GL OPTI SPHERE 2000.
Система гониофотометрическая GL GONIO 20.150 (далее по тексту - гониофотометр) состоит из гониометра, контроллера, источника питания постоянного тока № 2, источника питания переменного тока, фотометра ILT 1700, спектрометра SPECTIS 1.0 и управляющего компьютера с программным обеспечением. Гониометр представляет собой двухосную систему с шаговыми двигателями. Гониометр фиксирует и точно ориентирует измеряемый образец, а также осуществляет контроль угла поворота по осям.
Система фотометрическая сфера GL OPTI SPHERE 2000 (далее по тексту - сфера) состоит из интегрирующей сферы диаметром 2000 мм, источника питания постоянного тока №1, спектрометра SPECTIS 5.0 Touch, одной контрольной лампы, двух ламп для оценки самопоглощения сферы и управляющего компьютера с программным обеспечением. Сфера состоит из двух полушарий и имеет внутреннее покрытие с коэффициентом отражения более 97 %. На сфере имеются: боковое отверстие диаметром 650 мм, порт для спектрорадиометра, порт для подключения вспомогательного источника света. Внутри сферы расположены держатель для измеряемого образца и перегородка для экранирования спектрометра от прямого излучения.
Общий вид комплекса представлен на рисунках 1 и 2.
Схема пломбирования комплекса представлена на рисунках1 и 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской (серийный) номер нанесен методом наклеивания на основание сферы. Номер состоит из девяти цифр.
б) в)
а) - гониометр GLG-20-150; б) - фотометр ILT 1700; в) - спектрометр SPECTIS 1.0

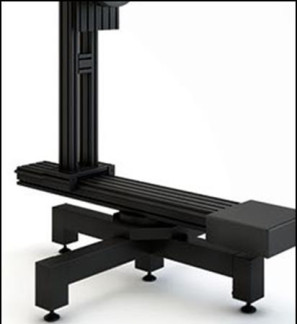

Рисунок 1 - Общий вид системы гониофотометрической GL GONIO 20.150
Место
пломбирования
б)
а) - фотометрическая сфера GL OPTI SPHERE 2000; б) - спектрометр SPECTIS 5.0 Touch,
установленный на сферу.
Рисунок 2 - Общий вид системы фотометрической сфера GL OPTI SPHERE 2000
Комплекс функционирует под управлением автономного специального программного обеспечения (далее по тексту - ПО), установленного на два персональных компьютера. Программное обеспечение предназначено для управления измерительными системами, объединяет и анализирует показания измерительных приборов, блоков управления и котроллера, а также выполняет команды пользователя: задание начальных параметров измерений, настройки элементов, принимающих участие в измерениях, отслеживании процесса измерения, визуального отображения результатов измерений и сохранение результатов измерений. ПО гониофотометра состоит из управляющей программы GPM_full-v71 и программы GL SPECTROSOFT PRO спектрометра SPECTIS 1.0. ПО сферы состоит из программы GL SPECTROSOFT PRO спектрометра SPECTIS 5.0 Touch.
Программное обеспечение записано в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием пломбирования, USB-ключа HASP и уровней с правами доступа.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014
Таблица 1
| Идентификационные данные (признаки) | Значение | ||
| Система фотометрическая сфера GL OPTI SPHERE 2000 | Система гониофотометрич GL GONIO 20.1 | еская 50 | |
| Идентификационноен аименование ПО | GL SPECTROSOFT PRO | GL SPECTROSOFT PRO | GPM_full-v71 |
| Номер версии (идентификационный номер) ПО | не ниже 3.1.48 | не ниже 3.1.43 | не ниже V71 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Система гониофотометрическая GL GONIO 20.150 | |
| Диапазон измерений силы света, кд | от 1 до 150000 |
| Диапазон измерений освещенности, лк | от 1 до 100000 |
| Диапазон измерений светового потока, лм | от 10 до 150000 |
| Пределы допускаемой относительной погрешности измерений освещенности, силы света и светового потока, % | ±5 |
| Диапазон измерений спектральной плотности энергетической освещенности (СПЭО) в диапазоне длин волн от 340 до 780 нм, Вт/м3 | от 105 до 108 |
| Пределы допускаемой относительной погрешности измерений СПЭО в диапазоне длин волн от 380 до 780 нм, % | ±4 |
| Диапазон измерений координат цветности: -х -у | от 0,0039 до 0,7347 от 0,0048 до 0,8338 |
| Пределы допускаемой абсолютной погрешности измерений координат цветности: - для источников излучения на основе ламп накаливания - для остальных источников излучения | ±0,0020 ±0,0050 |
| Диапазон измерений коррелированной цветовой температуры, К | от 2000 до 8000 |
| Пределы допускаемой абсолютной погрешности измерений коррелированной цветовой температуры, К | ±75 |
| Наименование характеристики | Значение |
| Диапазон измерений индекса цветопередачи | от 50 до 100 |
| Пределы допускаемой абсолютной погрешности измерений индекса цветопередачи | ±1 |
| Система фотометрическая сфера GL OPTI SPHERE 2000 | |
| Диапазон измерений светового потока, лм | от 10 до 50000 |
| Пределы допускаемой относительной погрешности измерений светового потока, % | ±5 |
| Диапазон измерений координат цветности: -х -У | от 0,0039 до 0,7347 от 0,0048 до 0,8338 |
| Пределы допускаемой абсолютной погрешности измерений координат цветности: - для источников излучения на основе ламп накаливания - для остальных источников излучения | ±0,0020 ±0,0050 |
| Диапазон измерений коррелированной цветовой температуры, К | от 2000 до 8000 |
| Пределы допускаемой абсолютной погрешности измерений коррелированной цветовой температуры, К | ±75 |
| Диапазон измерений индекса цветопередачи | от 50 до 100 |
| Пределы допускаемой абсолютной погрешности измерений индекса цветопередачи | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Система гониофотометрическая GL GONIO 20.150 | |
| Диапазон показаний силы света, кд | от 0,1 до 1000000 |
| Диапазон показаний освещенности, лк | от 0,01 до 100000 |
| Диапазон показаний светового потока, лм | от 1 до 250000 |
| Диапазон показаний спектральной плотности энергетической освещенности (СПЭО) в диапазоне длин волн от 340 до 780 нм, Вт/м3 | от 1 105 до 2,5 109 |
| Коэффициент спектрального несоответствия f1' по ГОСТ Р 8.850, %, не более | 3 |
| Спектральный диапазон, нм | от 340 до780 |
| Физическое разрешение спектрометра, нм | 1,7 |
| Диапазон углов поворота испытуемого источника света: вокруг вертикальной оси, ° вокруг горизонтальной оси, ° | ±180 ±180 |
| Скорость поворота испытуемого источника света, °/c | от 2 до 10 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: Фотометр ILT 1700 Спектрометр SPECTIS 1.0 Гониометр Контроллер гониометра Источник питания постоянного тока № 2 Источник питания переменного тока | 350x1500x600 72x115x19 1700x2000x1600 170x500x350 95x245x200 88x453x214 |
| Масса, кг, не более: Фотометр ILT 1700 Спектрометр SPECTIS 1.0 Гониометр Контроллер гониометра Источник питания переменного тока Источник питания постоянного тока №2 | 12,00 0,12 100,00 11,00 20,00 12,00 |
| Система фотометрическая сфера GL OPTI SPHERE 2000 | |
| Диапазон показаний светового потока, лм | от 1 до 200000 |
| Диапазон показаний спектральной плотности полного потока излучения (СП! И ПИ), Вт/м | от 105 до 108 |
| Спектральный диапазон, нм | от 340 до 850 |
| Физическое разрешение спектрометра, нм | 0,5 |
| Габаритные размеры, мм, не более: - Сфера - Спектрометр SPECTIS 5.0 Touch - Источник питания постоянного тока № 1 | 2200x2200x2300 58x111x210 88x453x214 |
| Масса, кг, не более: Сфера Спектрометр SPECTIS 5.0 Touch Источник питания постоянного тока № 1 | 200 1,50 20 |
| Комплекс в целом | |
| Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц | 230 50 |
| Потребляемый ток, А, не более | 10 |
| Условия эксплуатации: - температура воздуха, оС - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +30 80 от 96 до 104 |
наносится на титульный лист Руководства по эксплуатации печатным способом.
Таблица 4
| Наименование | Обозначение | Количество |
| Система гониофотометрическая GL GONIO 20.150 | ||
| Гониометр GLG-20-150 | - | 1 шт. |
| Контроллер гониометра GL GONIO | - | 1 шт. |
| Фотометр ILT 1700 | - | 1 шт. |
| Спектрометр SPECTIS 1.0 | - | 1 шт. |
| Источник питания постоянного тока № 2 | - | 1 шт. |
| Источник питания переменного тока | - | 1 шт. |
| Комплект соединительных проводов | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Система фотометрическая сфера GL OPTI SPHERE 2000 | ||
| Фотометрическая сфера GL OPTI SPHERE 2000 | - | 1 шт. |
| Спектрометр SPECTIS 5.0 Touch | - | 1 шт. |
| Источник питания постоянного тока № 1 | - | 1 шт. |
| Контрольная лампа REF LUMEN | - | 1 шт. |
| Вспомогательная галогенная лампа для контроля самопоглощения | - | 2 шт. |
| Комплект соединительных проводов | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Комплекс в целом | ||
| USB накопитель информации с ПО (USB-ключ HASP) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации «Комплекс фотометрический. Руководство по эксплуатации», раздел 2.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460 Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2815 Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска
Техническая документация «GL Optic Lichtmesstechnik GmbH», Германия
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
