Государственный реестр средств измерений

Тестер Франклина Обозначение отсутствует, 85395-22

Тестер Франклина (далее - тестер) предназначен для измерения коэффициента сопротивления изоляционного покрытия, нанесенного на электротехническую сталь.
Карточка СИ
Номер в госреестре 85395-22
Наименование СИ Тестер Франклина
Обозначение типа СИ Обозначение отсутствует
Изготовитель "Brockhaus Messtechnik", Германия
Год регистрации 2022
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Тестер Франклина (далее - тестер) предназначен для измерения коэффициента сопротивления изоляционного покрытия, нанесенного на электротехническую сталь.

Описание

Принцип действия тестера основан на том, что десять металлических электродов с известной площадью контакта накладывают с определенным давлением на поверхность образца электротехнической стали с изоляционным покрытием. Между электродами и металлической основой образца создают напряжение определенной величины (0,5 В) и с помощью амперметра подключенного к прецизионному резистору, находящемуся вне стабилизирующего контура, измеряют общий ток с десяти электродов. По измеренному значению тока рассчитывается коэффициент сопротивления изоляционного покрытия.

Тестер состоит из источника питания и прессующего устройства, включающего измерительную головку с десятью металлическими электродами заданной площади контакта, гидравлического блока для создания давления на электроды и блока управления для подъема и опускания измерительной головки.

К Тестеру Франклина относится Тестер Франклина с зав.№ВМ2112136037.

Заводской номер, обеспечивающий идентификацию тестера, наносится на табличку (шильд) методом наклейки, установленную на основание прессующего устройства.

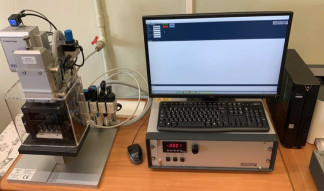

Общий вид тестера представлен на рисунке 1.

Пломбирование тестера Франклина не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления процессом измерений, обработки информации, для визуального отображения и хранения результатов измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Franklin-Expert 3

Номер версии (идентификационный номер) ПО

не ниже 1.0.7.6

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений коэффициента сопротивления изоляционного покрытия, Омсм2

от 0 до 1000

Пределы допускаемой абсолютной погрешности измерения коэффициента сопротивления изоляционного покрытия, Ом-см2

± (0,05+0,033 R*),

Диапазон измерений постоянного тока, А

от 0,003 до 1,0

Пределы допускаемой относительной погрешности измерения постоянного тока, %

-    в поддиапазоне от 0,003 до 0,25 А включ.

-    в поддиапазоне св. 0,25 до 1,0 А

± 0,5 ± 0,2

Относительная погрешность задаваемого значения опорного напряжения (ином = 0,5 В), %

± 0,5

* R - измеренное значение коэффициента сопротивления

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Габаритные размеры источника питания, мм, не более

- высота

530

- ширина

320

- длина

180

Габаритные размеры прессующего устройства, мм, не более

- высота

400

- ширина

370

- длина

592

Масса источника питания, кг

6

Масса прессующего устройства, кг

60

1

2

Сопротивление резисторов, соединенных с электродами, Ом

5,00 ± 0,05

Сопротивление шунта, Ом

1,000 ± 0,001

Общая поверхность электродов, мм2

645,0 ± 5,0

Сила сжатия, создаваемая электродами, Н

1290,0 ± 64,5

Параметры электрического питания:

-    напряжение питающей сети, В

-    частота питающей сети, Гц

230,0 ± 11,5 50,0 ± 2,5

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха (при t=25 °С), %, не более

20 ± 5 80

Знак утверждения типа

наносится на титульный лист руководство пользователя методом наклейки Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Тестер Франклина:

- источник питания

-

1 шт.

- измерительная головка

-

1 шт.

- гидравлический блок

-

1 шт.

- блок управления

-

1 шт.

- персональный компьютер

ПК

1 шт.

Эксплуатационная документация:

- Руководство пользователя

-

1 экз.

- Руководство пользователя программного обеспечения Franklin Tester

-

1 экз.

Сведения о методах измерений

приведены в разделе 5.0 руководства пользователя

Нормативные документы

ГОСТ 12119.8-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения коэффициента сопротивления изоляционного покрытия.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 06.12.2024
