| Номер в госреестре | 85398-22 |
| Наименование СИ | Системы измерений передачи данных |
| Обозначение типа СИ | 7750 SR |
| Изготовитель | Nokia Solutions and Networks Oy, Финляндия |
| Год регистрации | 2022 |
| Срок свидетельства | 22.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений передачи данных 7750 SR (далее - СИПД), предназначены для измерений объемов (количества) информации при передаче данных, с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Принцип действия СИПД основан на формировании учетных файлов каждого сеанса передачи/приема данных с последующим учетом трафика по каждому идентификатору абонента и уникальному идентификатору сеанса связи в учетном файле.
СИПД является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями: маршрутизатор серии 7750 SR моделей: Nokia 7750 SR-1, Nokia 7750 SR-1e, Nokia 7750 SR-2e, Nokia 7750 SR-2s, Nokia 7750 SR-7, Nokia 7750 SR-12 (SW rel. 19; 20; 21; 22), производства Nokia Solutions and Networks Oy, Финляндия, предназначенного для применения на сети связи общего пользования в качестве оборудования коммутации и маршрутизации пакетов информации сетей передачи данных.
СИПД 7750 SR выполняет следующие функции: измерение количества (объема) информации при приеме/передачи данных; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование с измерительными функциями: маршрутизатор серии 7750 SR моделей: Nokia 7750 SR-1, Nokia 7750 SR-1e, Nokia 7750 SR-2e, Nokia 7750 SR-2s, Nokia 7750 SR-7, Nokia 7750 SR-12, выполнено в виде шасси, размещаемые в стойке, двери которого блокируются от несанкционированного доступа замком. Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. Данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки шасси и обеспечивает ограничение несанкционированного доступа к процессорным устройствам и устройствам хранения.
Общий вид оборудования и схема блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

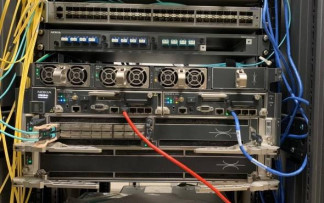

Рисунок 1 - Внешний вид Рисунок 2 - Место блокировки от не-
оборудования с открытой дверью санкционированного доступа к
стойке с оборудованием
Заводской или серийный номер наносится на корпус оборудования с измерительными функциями: маршрутизатор серии 7750 SR моделей: Nokia 7750 SR-1, Nokia 7750 SR-1e, Nokia 7750 SR-2e, Nokia 7750 SR-2s, Nokia 7750 SR-7, Nokia 7750 SR-12 в виде наклейки.
Программное обеспечение (ПО) встроенное, версий 19, 20, 21, 22 управляет функционированием оборудования.
Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.
Конструкция оборудования исключает возможность несанкционированного влияния на ПО (метрологически значимую часть ПО) и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименовании ПО | TiMOS | |||
| Номер версии (идентификационный номер) ПО | 19 | 20 | 21 | 22 |
| Цифровой идентификатор ПО | Каждый бинарный модуль ПО снабжён уникальным цифровым идентификатором, который прописывается при его сборке (компиляции) в R&D | |||
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение |
| Пределы допускаемой абсолютной погрешности измерения объемов (количества) информации в диапазоне от 10 байт до 100 Мбайт, байт | ±10 |
| Вероятность неправильного представления исходных данных для тарификации, не более | 0,0001 |
наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| СИПД в составе оборудования | - | 1 шт. |
| Руководство по эксплуатации | 5295-019-46451943-2021РЭ | 1 экз. |
приведены в разделе 5 «Методы измерений» документа «Системы измерений передачи данных 7750 SR. Руководство по эксплуатации. 5295-019-46451943-2021РЭ»
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии;
Маршрутизатор серии 7750 SR (версии ПО: 19; 20; 21, 22). Стандарт предприятия. 5295019-46451943-2021 СП
