| Номер в госреестре | 85401-22 |
| Наименование СИ | Преобразователь давления измерительный |
| Обозначение типа СИ | AdS-MES |
| Изготовитель | "Asahi Gauge MFG. CO., Ltd.", Япония |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователь давления измерительный AdS-MES (далее - преобразователь) предназначен для преобразования значений измеряемого избыточного давления в жидкостях и газах с высокими температурами в унифицированный электрический выходной сигнал постоянного тока.
Принцип действия преобразователя основан на тензорезистивном принципе измерения, который основан на действии моста Уитстона - четыре тензорезистора нанесены на измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений тензорезисторов и, как следствие, разбалансу моста. Разбаланс мостовой схемы преобразуется электронной схемой в унифицированный аналоговый или цифровой выходной сигнал.
Конструктивно измеритель выполнен в виде единой конструкции и состоит из штуцера, корпуса, чувствительного элемента и электронного преобразователя.
К преобразователям данного типа относится преобразователь давления измерительный AdS-MES, модификации AdS-MES-Y 24D-2F с заводским номером 21661000.
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия-поставщика предотвращающий вскрытие корпуса преобразователя.
Заводской номер наносится методом лазерной гравировки на маркировочную табличку, прикрепленную к корпусу преобразователя, и обеспечивает идентификацию преобразователя, а также возможность прочтения и сохранность указанной информации в процессе эксплуатации преобразователя.
Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на преобразователь не предусмотрено.

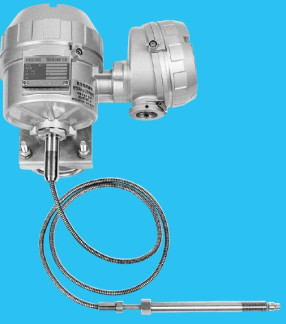

Общий вид преобразователя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
Отсутствует.
Таблица 1 - Метрологические характеристики преобразователя
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа | от 0 до 10 |
| Пределы допускаемой основной приведенной погрешности измерений избыточного давления, % | ±1,6 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в единицах измеряемой величины, МПа/10 °С | ± 0,015 |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 |
| Нормальные условия измерений: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - Нормирующим значением для приведенной погрешности является верхний предел диапазона измерений. | |
Таблица 2 - Основные технические характеристики преобразователя
| Наименование характеристики | Значение |
| Тип рабочей измеряемой среды | газ / жидкость |
| Максимальная температура рабочей среды, °С | +350 |
| Электрическое питание преобразователей: | |
| - от источника питания постоянного тока напряжением, В | от 21,6 до 26,4 |
| Потребляемая мощность: | |
| - при питании от источника постоянного тока, ВА, не более | 5 |
| Габаритные размеры (длина х глубина х высота), мм, не более | 230 х 122 х 242 |
| Длина выносной части, мм, не более | 2340 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -10 до +60 |
| - относительная влажность при температуре + 30 °С, %, | от 30 до 85 |
| - атмосферное давление, кПа | от 84 до 107 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Преобразователь давления измерительный AdS-MES | AdS-MES -Y24D-2F, зав.№ 21661000 | 1 |
| Преобразователь давления измерительный AdS-MES. Руководство по эксплуатации | - | 1 |
| Преобразователь давления измерительный AdS-MES. Паспорт | - | 1 |
приведены в разделе 1 документа «Преобразователь давления измерительный AdS-MES. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к преобразователю давления измерительному AdS-MES, зав. № 21661000.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. №1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
