| Номер в госреестре | 85415-22 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Общество с ограниченной ответственностью "Производственная компания "Красный Яр" (ООО ПК "Красный Яр"), Новосибирская обл., Новосибирский р-н, п. Красный Яр |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000 (далее по тексту - резервуар) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
К данному типу относится резервуары с заводскими номерами 6, 7, 8, 332.
Резервуары расположены на территории резервуарного парка Акционерного общества «ННК-Хабаровский НПЗ» по адресу: 680011, Россия, Хабаровск, ул. Металлистов.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт, что обеспечивает идентификацию каждого образца резервуара, а также сохранность номера во время всего срока эксплуатации.
Нанесение знака поверки на резервуар не предусмотрено. Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством.
Конструкцией резервуара не предусмотрено пломбирование и нанесение знака утверждения типа.
Общий вид резервуаров представлен на рисунках 1-4.

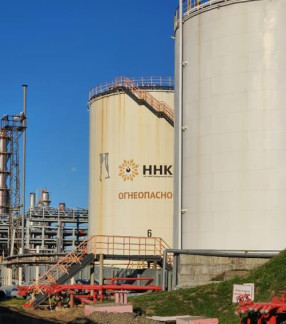

Рисунок 1 - Общий вид резервуара с зав. № 6 Рисунок 2 - Общий вид резервуара с зав. № 332
отсутствует
Метрологические и основные технические характеристики приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара геометрическим методом, % | ±0,15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84 до 106,7 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар | РВС-5000 | 4 шт. |
| Паспорт | - | 4 экз. |
приведены в разделе 9 документа «Резервуары вертикальные стальные цилиндрические РВС-5000. Паспорт».
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВС-5000
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3)
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
