| Номер в госреестре | 85416-22 |
| Наименование СИ | Комплекты светофильтров |
| Обозначение типа СИ | NEO Monitors |
| Изготовитель | NEO Monitors AS, Норвегия |
| Год регистрации | 2022 |
| Срок свидетельства | 25.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты светофильтров NEO Monitors (далее - светофильтры) предназначены для воспроизведения и передачи единицы спектрального коэффициента направленного пропускания (СКНП) при проведении испытаний в целях утверждения типа, поверке, калибровке, градуировке анализаторов пыли производства NEO Monitors AS (Норвегия).
Светофильтры применяются в качестве рабочих эталонов в соответствии с Государственной поверочной схемой для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утверждённой приказом Росстандарта от 27.11.2018 № 2517.
Принцип действия светофильтров заключается в поглощении доли проходящего через них потока оптического излучения.
Комплект светофильтров состоят из трёх основных светофильтров, вспомогательных светофильтров и приспособлений для их фиксации при применении по назначению. Светофильтры заключены в оправу. Хранение и транспортировка осуществляется с помощью противоударного кейса.
Основные светофильтры обозначаются как «Main Filter» с порядковыми номера 1, 2 и 3; предназначены для воспроизведения СКНП на длине волны 670 нм. Вспомогательные светофильтры обозначаются как «Main Filter 4», «Scattered Filter 1» и «Scattered Filter 2»; предназначены для оценки работоспособности анализаторов пыли. Приспособления для фиксации представляют собой цилиндрические кюветы, к фланцам которых пристыковываются блоки анализаторов пыли. Светофильтр помещается в специальные отделения в кюветах с целью перекрытия потока лазерного луча.

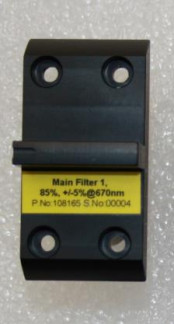

Общий вид светофильтров изображён на рисунках 1 и 2. Пломбировка не предусмотрена. Идентификация светофильтров осуществляется с помощью этикеток, расположенных на оправах. На этикетках указывается наименование светофильтра, заводской номер. Знак поверки наносится на свидетельство о поверке в случае его оформления. Знак утверждения типа наносится на корпус кейса из комплекта светофильтров с помощью наклейки.
Рисунок 2 - Общий вид укладки в кейсе
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимых значений спектрального коэффициента направленного пропускания *\ % - светофильтр № 1 («Main Filter 1») - светофильтр № 2 («Main Filter 2») - светофильтр № 3 («Main Filter 3») | от 80 до 90 от 50 до 60 от 25 до 35 |
| Пределы допускаемой абсолютной погрешности воспроизведения спектрального коэффициента направленного пропускания, % | ±0,5 |
| *) Действительное значение спектрального коэффициента направленного пропускания на длине волны 670 нм определяется в процессе поверки для конкретного светофильтра в пределах указанного диапазона значений. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Габаритные размеры в оправе для светофильтров № 1 («Main Filter 1»), № 2 («Main Filter 2») и № 3 («Main Filter 3»), мм, не более - высота | 52 |
| - ширина | 45 |
| - длина | 26 |
| 1 | 2 |
| Масса в оправе для светофильтров № 1 («Main Filter 1»), № 2 («Main Filter 2») и № 3 («Main Filter 3»), г, не более | 40 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +15 до +30 95 от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч | 12000 |
наносится на корпус кейса из комплекта светофильтров с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 3 - Комплектность светофильтров
| Наименование | Обозначение | Количество |
| Комплект светофильтров NEO Monitors: - светофильтр № 1 («Main Filter 1 ») - светофильтр № 2 («Main Filter 2») - светофильтр № 3 («Main Filter 3») - светофильтр «Main Filter 4» - светофильтр «Scattered Filter 1» - светофильтр «Scattered Filter 2» - приспособления для фиксации | - | 1 комп. |
| Кейс | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации, п. 5 «Установка»
Государственная поверочная схема для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утверждённая приказом Росстандарта от 27.11.2018 № 2517.
Стандарт предприятия NEO Monitors AS, Норвегия на комплекты светофильтров NEO Monitors
