Трансформаторы напряжения JDZXR, 85417-22

Назначение

Трансформаторы напряжения JDZXR (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока. Напряжение первичной обмотки трансформатора напряжения создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение, пропорциональное первичному.

Трансформаторы напряжения - однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется или подключается к нейтрали.

Трансформаторы напряжения по принципу конструкции - опорные, с литой изоляцией.

Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора напряжения.

Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка выводов вторичных обмоток снабжена изоляционной крышкой, которая имеет возможность пломбировки для предотвращения несанкционированного доступа.

Трансформаторы напряжения имеют клемму заземления с винтом М8. Рабочее положение трансформаторов напряжения в пространстве - любое, крепление осуществляется болтами М10 через отверстия в металлическом основании.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения следующих модификаций:

-    JDZXR22-10C1 с заводскими номерами: 210872108; 210892108, 210912108, 210812108, 210822108, 210832108, 210802108, 210852108, 210902108, 210842108, 210862108, 210882108.

-    JDZXR23-10 с заводскими номерами: 207912108, 207922108, 207932108.

На передней стенке корпуса трансформаторы напряжения имеют табличку с напечатанными на ней техническими данными и серийными номерами, позволяющими однозначно идентифицировать каждый экземпляр трансформаторов напряжения.

Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством.

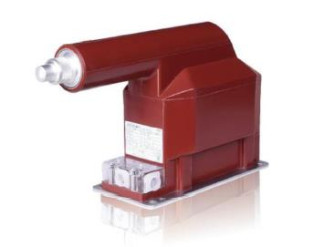

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Рисунок 1 - Общий вид трансформаторов напряжения

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится в разделе 6 «Сведения о приёмке» паспорта трансформатора напряжения типографским способом.

Комплектность

Комплектность средства измерений приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

Приведены на странице 3 руководства по эксплуатации трансформатора напряжения.

Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZXR

Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ Техническая документация изготовителя.
