| Номер в госреестре | 85419-22 |
| Наименование СИ | Системы поэлементного мониторинга АКБ |
| Обозначение типа СИ | ЭНЕРГОН "DEMS" |
| Изготовитель | Общество с ограниченной ответственностью "Смарт Бэттериз" (ООО "Смарт Бэттериз"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 25.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы поэлементного мониторинга АКБ ЭНЕРГОН «DEMS» (далее - системы) предназначены для измерений входных аналоговых сигналов в виде силы и напряжения постоянного тока от первичных преобразователей, температуры при помощи первичных преобразователей температуры.
Принцип действия систем основан на измерении аналоговых сигналов в виде силы и напряжения постоянного тока и приеме цифровых сигналов от первичных преобразователей температуры DS18B20. Первичные преобразователи температуры входят в комплект поставки.
Конструктивно системы представляют собой модульную конструкцию, состоящую из базового контроллера EN7712TVA (далее по тексту - контроллер) и модулей расширения EN7712VA и EN7712T (модули расширения). Базовый контроллер имеет 12 каналов измерений напряжения, 2 универсальных канала для работы с датчиками тока, 1 канал для подключения датчика температуры. Модуль расширения EN7712VA предназначен для расширения количества каналов измерений напряжения и тока. Модуль расширения EN7712T предназначен для увеличения каналов температуры. К контроллеру можно подключить до 7 модулей расширения.
Системы выпускаются в нескольких модификациях: DEMS-01, DEMS-02, DEMS-03, DEMS-04, DEMS-05, DEMS-06, DEMS-07, DEMS-08, DEMS-09, которые отличаются количеством каналов, количеством модулей расширений и измеряемых параметров.
Структура условного обозначения систем:
«Системы поэлементного мониторинга АКБ ЭНЕРГОН «DEMS» ТУ 26.30.11-00141176171-2021, DEMS-01, -02, -03...-09 (в зависимости от модификации)».
Заводской номер системы в виде цифрового обозначения, состоящий из арабских цифр, наносится в паспорт системы. Заводские номера контроллера и модулей расширения, которые входят в состав системы в виде цифрового обозначения и состоящие из арабских цифр, наносятся в паспорт типографическим способом и на корпус контроллера и модуля расширения в виде наклейки на корпус.
Конструкцией систем не предусмотрено пломбирование.
Знак поверки рекомендуется наносить на свидетельство о поверке и (или) в паспорт в соответствии с действующим законодательством.
Знак утверждения типа на системы не наносится.

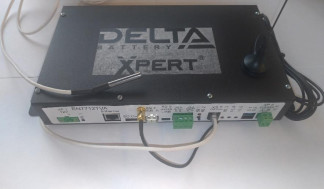

Общий вид систем с указанием места нанесения заводского номера представлен на рисунках 1 и 2.
Место
нанесения
заводского
номера
модуля
расширения
Программное обеспечение (далее - ПО) систем является встроенным и метрологически значимым. Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики систем нормированы с учетом влияния встроенного
ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ENERGON (EN7712) |
| Номер версии (идентификационный номер ПО) | не ниже 1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 15 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, % | ±0,2 |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % | ±0,2 |
| Диапазон измерений температуры, °С | от 0 до 100 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений температуры, % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Напряжение питания постоянного тока, В | от 9 до 24 |
| Потребляемая мощность, Вт, не более: | |
| - базовый контроллер EN7712TVA | 15 |
| - модуль расширения EN7712VA | 10 |
| - модуль расширения EN7712T | 10 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: | |
| - базовый контроллер EN7712TVA | 350x50x160 |
| - модуль расширения EN7712VA | 350x50x160 |
| - модуль расширения EN7712T | 250x40x100 |
| Масса, г, не более: | |
| - базовый контроллер EN7712TVA | 500 |
| - модуль расширения EN7712VA | 500 |
| - модуль расширения EN7712T | 200 |
| 1 | 2 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более | от +5 до +45 95 (без конденсации при +35 °C) |
| Средняя наработка на отказ, ч, не менее | 175000 |
| Средний срок службы, лет | 20 |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системы поэлементного мониторинга АКБ ЭНЕРГОН «DEMS» | -1) | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации оператора | - | 1 экз. |
| Примечание: 1) - Обозначение может изменяться в зависимости от модификации. | ||
приведены в разделе 2 руководства по эксплуатации оператора.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.30.11-001-41176171-2021 «Системы поэлементного мониторинга АКБ ЭНЕРГОН «DEMS». Технические условия».
