| Номер в госреестре | 85425-22 |
| Наименование СИ | Система измерительная |
| Обозначение типа СИ | СИ-СТ6.1 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная СИ-СТ6.1 (далее по тексту - система) предназначена для измерений параметров при проведении стендовых испытаний двигателей ВК-1600В: атмосферного давления; избыточного давления; напряжения постоянного тока, соответствующего значениям абсолютного давления; температуры (с термопреобразователями сопротивления); сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009; сопротивления постоянному току; напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА по ГОСТ Р 8.585-2001; частоты переменного тока, соответствующей значениям частоты вращения роторов; частоты переменного тока; виброскорости; относительной влажности воздуха; температуры датчика влажности; напряжения постоянного тока; силы постоянного тока (с шунтами); силы постоянного тока; углового перемещения; интервала времени; объемного и массового расхода жидкости; силы на рычаге гидротормоза и передачи результатов измерений по интерфейсам в компьютер автоматизированного рабочего места (АРМ) пульта управления и контроля (ПУ) автоматизированной системы управления технологическим процессом испытаний (АСУТП-И).
Принцип действия системы основан на измерении параметров двигателя и климатических условий испытаний первичными измерительными преобразователями физических величин путем преобразования их в электрические сигналы, а затем преобразования электрических сигналов в цифровой код вторичными измерительными преобразователями и передаче информации в цифровой форме в компьютер АРМ ПУ для дальнейшего её использования в АСУТП-И.
Функционально система состоит из измерительных каналов (ИК):
- ИК атмосферного давления - 1 шт.;
- ИК избыточного давления - 24 шт.;
- ИК напряжения постоянного тока, соответствующего значениям абсолютного давления - 1 шт.;
- ИК температуры (с термопреобразователями сопротивления) - 17 шт.;
- ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009 - 1 шт.;
- ИК сопротивления постоянному току - 5 шт.;
- ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА по ГОСТ Р 8.585-2001 - 11 шт.;
- ИК частоты переменного тока, соответствующей значениям частоты вращения роторов - 5 шт.;
- ИК частоты переменного тока - 3 шт.;
- ИК виброскорости - 24 шт.;
- ИК относительной влажности воздуха - 1 шт.;
- ИК температуры датчика влажности - 1 шт.;
- ИК напряжения постоянного тока - 10 шт.;
- ИК силы постоянного тока (с шунтами) - 4 шт.;
- ИК силы постоянного тока - 10 шт.;
- ИК углового перемещения - 2 шт.;
- ИК интервала времени - 5 шт.;
- ИК расхода - 5 шт.;
- ИК силы на рычаге гидротормоза - 1 шт.
ИК атмосферного давления.
Принцип действия ИК основан на измерении атмосферного давления барометром рабочим сетевым БРС-1М-1 и передаче его значения в цифровой форме в компьютер АРМ ПУ (далее - компьютер). Результаты измерений индицируются на мониторе компьютера АРМ ПУ (далее - монитор).
ИК избыточного давления.
Принцип действия ИК основан на зависимости выходного сигнала датчика давления от значений перемещения или деформации чувствительного элемента датчика, вызванной воздействием измеряемого давления. Сила постоянного тока, соответствующая значениям избыточного давления, измеряется посредством многоканального устройства измерительно-управляющего УИУ 2002, регистрационный номер в Федеральном информационном фонде 28167-09 (далее - УИУ 2002), и преобразуется по известной градуировочной характеристике в значение избыточного давления, передаваемое в цифровой форме в компьютер. От датчика давления тензорезистивного APZ, имеющего цифровой интерфейс, значение избыточного давления передается непосредственно в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.
ИК напряжения постоянного тока, соответствующего значениям абсолютного давления.
Принцип действия ИК основан на зависимости выходного напряжения датчика давления от абсолютного давления. Напряжение постоянного тока, соответствующее абсолютному давлению, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение абсолютного давления, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях абсолютного давления индицируются на мониторе.
ИК температуры (с термопреобразователями сопротивления).
Принцип действия ИК основан на зависимости сопротивления термопреобразователя от температуры среды. Сопротивление постоянному току, соответствующее температуре, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.
ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009.
Принцип действия ИК основан на зависимости сопротивления термопреобразователя от температуры среды. Сопротивление постоянному току, соответствующее температуре, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях температуры индицируются на мониторе.
ИК сопротивления постоянному току.
Принцип действия ИК основан на измерении посредством УИУ 2002 сопротивления постоянному току и передаче его значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.
ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА по ГОСТ Р 8.585-2001.
Принцип действия ИК основан на зависимости термо-ЭДС, возникающей в термоэлектродных проводах от разности температур между «горячими» и «холодными» спаями. Напряжение постоянного тока, соответствующее значениям температуры, измеряется посредством УИУ 2002 и преобразуется (с учетом температуры «холодного» спая) по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях температуры индицируются на мониторе.
ИК частоты переменного тока, соответствующей значениям частоты вращения роторов.
Принцип действия ИК основан на законе электромагнитной индукции. При каждом прохождении «зуба» индукторной шестерни вблизи торца постоянного магнита датчика образуется импульс ЭДС индукции. Импульсные сигналы от индукционного датчика частоты вращения поступают в УИУ 2002, которое нормализует сигнал, измеряет его частоту, преобразует по известной градуировочной характеристике и передает значение частоты сигнала в цифровой форме в компьютер. Результаты измерений в значениях частоты вращения роторов индицируются на мониторе.
ИК частоты переменного тока.
Сигналы частоты переменного тока поступают в УИУ 2002, которое нормализует сигнал, измеряет его частоту и передает значение частоты в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.
ИК виброскорости.
Принцип действия ИК основан на использовании пьезоэлектрических датчиков вибрации, преобразующих виброскорость корпуса двигателя в электрический заряд, поступающий в аппаратуру измерения роторных вибраций ИВ-Д-СФ-3М, с выхода которой сигнал силы постоянного тока, соответствующий виброскорости, поступает на УИУ 2002, где измеряется и преобразуется по известной градуировочной характеристике в значение виброскорости, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.
ИК относительной влажности воздуха.
Принцип действия ИК основан на измерении относительной влажности воздуха преобразователем влажности Rotronic HF456-WX5 и передаче ее значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.
ИК температуры датчика влажности.
Принцип действия ИК основан на измерении температуры датчика влажности преобразователем влажности Rotronic HF456-WX5 и передаче ее значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.
ИК напряжения постоянного тока.
Принцип действия ИК основан на измерении посредством УИУ 2002 напряжения постоянного тока до 56 В, поступающего через делитель напряжения, и преобразовании его по известной градуировочной характеристике в значение напряжения постоянного тока, передаваемое в цифровой форме в компьютер. Напряжение постоянного тока до 50 мВ измеряется без использования делителя напряжения. Результаты измерений индицируются на мониторе.
ИК силы постоянного тока (с шунтами).
Принцип действия ИК основан на измерении падения напряжения на шунте 75.ШИСВ, 75.ШИСВ.1. Напряжение постоянного тока измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение силы постоянного тока, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.
ИК силы постоянного тока.
Принцип действия ИК основан на измерении посредством УИУ 2002 силы постоянного тока и передаче ее значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.
ИК углового перемещения.
Принцип действия ИК основан на преобразовании углового перемещения датчиком углового перемещения в сигнал силы постоянного тока, измерении посредством УИУ 2002 силы постоянного тока и ее преобразовании по известной градуировочной характеристике в значение углового перемещения, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.
ИК интервала времени.
Принцип действия ИК основан на измерении посредством УИУ 2002 интервала времени между двумя фронтами внешних дискретных сигналов. Измеренное значение интервала времени передается УИУ 2002 в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.
ИК расхода.
Принцип действия ИК основан: на измерении посредством счетчика-расходомера массового ЭЛМЕТРО-Фломак расхода и передаче его значения в цифровой форме в компьютер; на преобразовании посредством преобразователя расхода турбинного ТПР значения объемного расхода в значение частоты переменного тока, измерении посредством УИУ 2002 частоты переменного тока и ее преобразовании по известной градуировочной характеристике в значение расхода, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.
ИК силы на рычаге гидротормоза.
Принцип действия ИК основан на воздействии силы на рычаге гидротормоза через гидротормоз на тензометрический силоизмеритель, вследствие чего происходит разбалансировка тензометрического моста. Выходной сигнал, пропорциональный приложенной силе, преобразуется в сигнал напряжения постоянного тока, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение силы, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

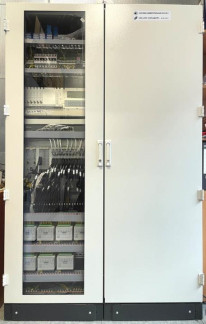

Система конструктивно состоит из шкафа измерительного оборудования (ШИО), расположенного в кабине наблюдения и управления (пультовой) испытательного стенда, комплекта измерительных преобразователей, установленных в помещениях испытательного стенда, в т.ч. в стойке датчиков давления (СДД), и комплекта кроссового оборудования, в т.ч. шкафа кроссового оборудования (ШКО), обеспечивающего электрические соединения составных частей системы между собой. Результаты измерений индицируются на мониторе и записываются на встроенный жесткий диск компьютера из состава АРМ ПУ АСУТП-И.
ШИО устанавливается в помещении пультовой и предназначен для размещения многоканального устройства измерительно-управляющего УИУ 2002, обеспечивающего преобразование информационных сигналов различных измерительных преобразователей в цифровую форму, аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М, а также блоков питания измерительных преобразователей и кроссового оборудования для обеспечения необходимых электрических связей.
СДД устанавливается в помещении испытательного стенда и предназначена для размещения части датчиков давления, оборудования для подключения к датчикам давления соединительных трубок, а также кроссового оборудования для обеспечения необходимых электрических связей и передачи аналоговых электрических сигналов в ШИО.
Измерительная информация от УИУ 2002, БРС-1М-1 в цифровой форме передается по стандартным интерфейсам в компьютер АРМ ПУ АСУТП-И, расположенный в пультовой стенда, для визуализации и архивирования.
Данные о первичных измерительных преобразователях утвержденного типа ИК системы приведены в таблице 1.
Таблица 1 - Данные о первичных измерительных преобразователях утвержденного типа ИК СИ-СТ6.1
| Наименование ИК | Измерительный преобразователь | |
| Тип | Регистрационный номер* | |
| ИК атмосферного давления | Барометр рабочий сетевой БРС-1М-1 | 16006-97 |
| ИК избыточного давления | Датчик давления МИДА-13П | 17636-17 |
| Датчик давления МИДА-15 | 50730-17 | |
| Преобразователь измерительный давления ЗОНД-20 | 66467-17 | |
| Датчик давления тензорезистивный APZ | 62292-15 | |
| ИК температуры (с термопреобразователями сопротивления) | Термопреобразователь сопротивления ТСП-0196 | 56560-14 |
| ИК виброскорости | Аппаратура измерения роторных вибраций ИВ-Д-СФ-3М | 44044-10 |
| ИК относительной влажности воздуха | Преобразователь влажности Rotronic модификации HF4 | 64197-16 |
| ИК температуры датчика влажности | ||
| ИК силы постоянного тока (с шунтами) | Шунт измерительный стационарный взаимозаменяемый 75.ШИСВ, 75.ШИСВ.1 | 78710-20 |
| ИК расхода | Счетчик-расходомер массовый ЭЛМЕТРО-Фломак | 47266-16 |
| Преобразователь расхода турбинный ТПР | 8326-04 | |
| * Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений | ||
Защита от несанкционированного доступа обеспечивается закрыванием ШИО и АРМ ПУ на специализированные встроенные замки. Пломбирование ШИО и АРМ ПУ не предусмотрено.
Нанесение знака поверки на корпусы составных частей системы не предусмотрено ее условиями эксплуатации.
Заводской номер системы наносится на фирменную табличку на лицевой стороне ШИО в формате «СИ-СТ6.1 № 001».
Общий вид составных частей системы приведен на рисунках 1-15.
Рисунок 1 2 - Преобразователь влажности Rotronic модификации HF4
&
Преобразователь расхода урбинный ТПР
Метрологически значимая часть программного обеспечения (ПО) системы находится в исполняемом файле stend6_1_metr.exe.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Система измерительная СИ-СТ6.1 | |
| Идентификационное наименование ПО | stend6 1 metr.exe |
| Номер версии (идентификационный номер) ПО | 1.00 |
| Цифровой идентификатор ПО | EAD301381F86B40D7D8629BD18A2D5E8 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
| Барометр рабочий сетевой БРС-1М-1 | |
| Идентификационное наименование ПО | Brs1.tsk |
| Номер версии (идентификационный номер) ПО | Не ниже 7.03 |
| Цифровой идентификатор ПО | 0x5C31EF59 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
| Преобразователь влажности Rotronic модификации HF4 | |
| Идентификационное наименование ПО | HF4 V2.0.hex |
| Номер версии (идентификационный номер) ПО | Не ниже 2.0 |
| Цифровой идентификатор ПО | FB118FC8 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
| Счетчик-расходомер массовый ЭЛМЕТРО-Фломак | |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | 4.Y.Z |
| Цифровой идентификатор ПО | 0xFB3F |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики системы нормированы с учетом ПО.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | Кол-во ИК |
| ИК атмосферного давления | ||
| Диапазон измерений атмосферного давления, кПа (мм рт. ст.) | от 95 до 107 (от 710 до 800) | 1 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, кПа (мм рт. ст.) | ±0,067 (±0,5) | |
| Наименование характеристики | Значение | Кол-во ИК |
| ИК избыточного давления | ||
| Диапазон измерений избыточного давления, МПа (кгс/см2) | от 0 до 1,6 (от 0 до 16) | 1 |
| Пределы допускаемой, приведенной к верхнему пределу диапазона измерений (ВП), погрешности измерений избыточного давления в диапазоне от 0 до 0,83 МПа включ. (от 0 до 8,5 кгс/см2 включ.), % | ±0,3 | |
| Пределы допускаемой относительной погрешности измерений избыточного давления в диапазоне св. 0,83 до 1,6 МПа (св. 8,5 до 16 кгс/см2), % | ±0,3 | |
| Диапазон измерений избыточного давления, МПа (кгс/см2) | от 0 до 2,0 (от 0 до 20) | 1 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений избыточного давления, % | ±0,3 | |
| Диапазон измерений избыточного давления, МПа (кгс/см2) | от -0,098 до +0,196 (от -0,1 до +0,2) | 5 |
| Пределы допускаемой, приведенной к диапазону измерений (ДИ), погрешности измерений избыточного давления, % | ±0,7 | |
| Диапазон измерений избыточного давления, МПа (кгс/см2) | от -0,083 до +0,25 (от -0,85 до +2,5) от -0,083 до +0,29 (от -0,85 до +3,0) от -0,068 до +0,29 (от -0,7 до +3,0) от 0 до 0,25 (от 0 до 2,5) от 0 до 0,78 (от 0 до 8) от 0 до 0,98 (от 0 до 10) от 0 до 5,9 (от 0 до 60) от 0 до 6,9 (от 0 до 70) | 1 2 1 1 3 1 3 1 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений избыточного давления, % | ±1 | |
| Диапазон измерений избыточного давления, МПа (кгс/см2) | от -0,083 до +0,049 (от -0,85 до +0,5) | 1 |
| Пределы допускаемой, приведенной к нормирующему значению (НЗ) (НЗ=1 кгс/см2), погрешности измерений избыточного давления, % | ±1 | |
| Диапазон измерений избыточного давления, МПа (кгс/см2) | от 0 до 5,9 (от 0 до 60) | 2 |
| Пределы допускаемой, приведенной к НЗ (НЗ=40 кгс/см2), погрешности измерений избыточного давления, % | ±1 | |
| Наименование характеристики | Значение | Кол-во ИК |
| Диапазон измерений избыточного давления, МПа (кгс/см2) | от 0 до 0,00059 (от 0 до 0,006) | 1 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений избыточного давления, % | ±4 | |
| ИК напряжения постоянного тока, соответствующего значениям абсолютного давления | ||
| Диапазон измерений напряжения постоянного тока, В | от 0,5 до 4,5 | 1 |
| Диапазон значений абсолютного давления, МПа (кгс/см2) | от 0 до 0,98 (от 0 до 10) | |
| Пределы допускаемой, приведенной к ВП*, погрешности измерений напряжения постоянного тока, соответствующего значениям абсолютного давления, % | ±0,5 | |
| ИК температуры (с термопреобразователями сопротивления) | ||
| Диапазон измерений температуры, °С | от -30 до +50 | 8 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,7 | |
| Диапазон измерений температуры, °С | от 0 до 120 от 0 до 200 | 4 3 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений температуры, % | ±1 | |
| Диапазон измерений температуры, °С | от -30 до +60 | 1 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений температуры, % | 1,5 | |
| Диапазон измерений температуры, °С | от -30 до +50 | 1 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,6 | |
| ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009 | ||
| Диапазон измерений сопротивления постоянному току, Ом | от 50,00 до 88,52 | 1 |
| Диапазон значений температуры, °С | от 0 до 200 | |
| Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С | ±0,5 | |
| Номинальная статическая характеристика преобразования | 50П по ГОСТ 6651-2009 (R0 = 50 Ом, а = 0,00391 °C-1) | |
| ИК сопротивления постоянному току | ||
| Диапазон измерений сопротивления постоянному току, Ом | от 0 до 200 | 5 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений сопротивления постоянному току, % | ±0,1 | |
| Наименование характеристики | Значение | Кол-во ИК |
| ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА по ГОСТ Р 8.585-2001 | ||
| Диапазон измерений напряжения постоянного тока, мВ | от 0 до 41,276 | 11 |
| Диапазон значений температуры, °С | от 0 до 1000 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С | ±2 | |
| Номинальная статическая характеристика преобразования | ТХА (K) по ГОСТ Р 8.585-2001 | |
| ИК частоты переменного тока, соответствующей значениям частоты вращения роторов | ||
| Диапазон измерений частоты переменного тока, Гц | от 56 до 960 | 1 |
| Диапазон значений частоты вращения роторов, выраженной в процентах от номинального значения, % | от 7 до 120 | |
| Пределы допускаемой относительной погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения роторов, % | ±0,1 | |
| Диапазон измерений частоты переменного тока, Гц | от 280 до 3780 | 1 |
| Диапазон значений частоты вращения роторов, выраженной в процентах от номинального значения, % | от 10 до 135 | |
| Пределы допускаемой относительной погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения роторов, % | ±0,1 | |
| Диапазон измерений частоты переменного тока, Гц | от 195 до 7150 | 1 |
| Диапазон значений частоты вращения роторов, выраженной в процентах от номинального значения, % | от 3 до 110 | |
| Пределы допускаемой относительной погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения роторов, % | ±0,1 | |
| Наименование характеристики | Значение | Кол-во ИК |
| Диапазон измерений частоты переменного тока, Гц | от 135 до 5400 | 1 |
| Диапазон значений частоты вращения роторов, выраженной в процентах от номинального значения, % | от 3 до 120 | |
| Пределы допускаемой относительной погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения роторов, % | ±0,1 | |
| Диапазон измерений частоты переменного тока, Гц | от 900 до 10800 | 1 |
| Диапазон значений частоты вращения роторов, выраженной в процентах от номинального значения, % | от 10 до 120 | |
| Пределы допускаемой относительной погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения роторов, % | ±0,1 | |
| ИК частоты переменного тока | ||
| Диапазон значений частоты переменного тока, Гц | от 20 до 500 от 20 до 3000 | 1 2 |
| Пределы допускаемой относительной погрешности измерений частоты переменного тока, % | ±0,15 | |
| ИК виброскорости | ||
| Диапазон измерений виброскорости, мм/с | от 2 до 100 | 24 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений виброскорости, % | ±12 | |
| ИК относительной влажности воздуха | ||
| Диапазон измерений относительной влажности воздуха, % | от 20 до 99 | 1 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений относительной влажности воздуха, % | ±2 | |
| ИК температуры датчика влажности | ||
| Диапазон измерений температуры датчика влажности, °С | от -30 до +50 | 1 |
| Пределы допускаемой абсолютной погрешности измерений температуры датчика влажности, °С | ±0,5 | |
| ИК напряжения постоянного тока | ||
| Диапазон измерений напряжения постоянного тока, В | от 12 до 34 от 12 до 56 | 3 2 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений напряжения постоянного тока, % | ±2 | |
| Наименование характеристики | Значение | Кол-во ИК |
| Диапазон измерений напряжения постоянного тока, мВ | от -2 до +48 | 5 |
| Пределы допускаемой, приведенной к НЗ (НЗ=50 мВ), погрешности измерений напряжения постоянного тока, % | ±0,15 | |
| ИК силы постоянного тока (с шунтами) | ||
| Диапазон измерений силы постоянного тока, А | от 0 до 1000 | 1 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока, % | ±1 | |
| Диапазон измерений силы постоянного тока, А | от 0 до 500 | 1 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока, % | ±1,5 | |
| Диапазон измерений силы постоянного тока, А | от 0 до 100 от 0 до 150 | 1 1 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока, % | ±2 | |
| ИК силы постоянного тока | ||
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 | 10 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока, % | ±0,15 | |
| ИК углового перемещения | ||
| Диапазон измерений углового перемещения, градус | от 0 до 85 от 0 до 60 | 1 1 |
| Пределы допускаемой абсолютной погрешности измерений углового перемещения, градус | ±1 | |
| ИК интервала времени | ||
| Диапазон измерений интервала времени, с | от 0,5 до 62,5 от 0,5 до 5 от 0,5 до 3 | 1 1 1 |
| Пределы допускаемой абсолютной погрешности измерений интервала времени, с | ±0,03 | |
| Диапазон измерений интервала времени, с | от 0,5 до 125 | 2 |
| Пределы допускаемой абсолютной погрешности измерений интервала времени, с | ±0,1 | |
| Наименование характеристики | Значение | Кол-во ИК |
| ИК расхода | ||
| Диапазон измерений массового расхода, кг/ч | от 10 до 400 | 1 |
| Пределы допускаемой относительной погрешности измерений массового расхода, % | ±0,3 | |
| Диапазон измерений объемного расхода, л/мин | от 5 до 40 | 1 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | ±1 | |
| Диапазон измерений объемного расхода, л/ч | от 45 до 90 от 72 до 144 | 1 1 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений объемного расхода, % | ±2 | |
| Диапазон измерений объемного расхода, л/мин | от 7,5 до 15 | 1 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений объемного расхода, % | ±3 | |
| ИК силы на рычаге гидротормоза | ||
| Диапазон измерений силы на рычаге гидротормоза, Н (кгс) | от 0 до 1373 (от 0 до 140) | 1 |
| Пределы допускаемой, приведенной к ВП, погрешности измерений силы на рычаге гидротормоза в диапазоне от 0 до 392 Н включ. (от 0 до 40 кгс включ.), % | ±0,4 | |
| Пределы допускаемой относительной погрешности измерений силы на рычаге гидротормоза в диапазоне св. 392 до 1373 Н (св. 40 до 140 кгс), % | ±0,4 | |
| * - В качестве нормирующего значения при определении приведенной погрешности И используется верхний предел (ВП) диапазона значений соответствующего параметра | [К | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±1 |
| Потребляемая мощность, В-А, не более | 500 |
| Габаритные размеры (длина; ширина; высота), мм, не более: - шкаф измерительного оборудования - стойка датчиков давления - шкаф кроссового оборудования - пульт управления и контроля | 1200; 530; 2000 740; 650; 1180 1000; 410; 1435 3650; 850; 1700 |
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| - шкаф измерительного оборудования | 260 |
| - стойка датчиков давления | 40 |
| - шкаф кроссового оборудования | 100 |
| - пульт управления и контроля | 600 |
| Условия эксплуатации: | |
| - температура окружающей среды в испытательном боксе, °С | от +5 до +50 |
| - температура окружающей среды | от +15 до +25 |
| в помещении пультовой, °С | |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 1000 |
Знак утверждения типа наносится
на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность системы
| Наименование | Обозначение | Кол. |
| Комплект измерительных преобразователей системы измерительной СИ-СТ6.1 | ЛТКЖ.411979.087 | 1 шт. |
| Стойка датчиков давления | ЛТКЖ.411528.228 | 1 шт. |
| Шкаф кроссового оборудования | ЛТКЖ.411528.227 | 1 шт. |
| Шкаф измерительного оборудования | ЛТКЖ.411528.223 | 1 шт. |
| Комплект кабелей системы измерительной СИ-СТ6.1 | ЛТКЖ.411979.085 | 1 шт. |
| Компьютер* | 1 шт. | |
| Руководство по эксплуатации | ЛТКЖ.411711.049 РЭ1 | 1 экз. |
| Формуляр | ЛТКЖ.411711.049 ФО1 | 1 экз. |
| Программное обеспечение «Система измерительная СИ-СТ6.1. Программа метрологических испытаний» (на компакт-диске) | 643.23101985.00147-01 | 1 экз. |
| * - из состава АРМ ПУ АСУТП-И | ||
приведены в разделах 1 и 2 руководства по эксплуатации ЛТКЖ.411711.049 РЭ1 «Система измерительная СИ-СТ6.1».
Нормативные документы, устанавливающие требования к системе измерительной СИ-СТ6.1
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 1339 от 29 июня 2018 года
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 3456 от 30 декабря 2019 года
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 3457 от 30 декабря 2019 года
Государственная поверочная схема для средств измерений времени и частоты, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 1621 от 31 июля 2018 года
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 2091 от 1 октября 2018 года
Государственная поверочная схема для средств измерений плоского угла, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 2482 от 26 ноября 2018 года
Государственная поверочная схема для средств измерений силы, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 года
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Правообладатель
Акционерное общество «ОДК-Климов» (АО «ОДК-Климов»)
ИНН 7802375335
Адрес: 197375, г. Санкт-Петербург, ул. Академика Харитона, д. 8 Юридический адрес: 194100, г. Санкт-Петербург, ул. Кантемировская, д. 11 Телефон (812) 647-00-38, факс (812) 647-00-29 Web-сайт: http://www.klimov.ru E-mail: klimov@klimov.ru
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
