| Номер в госреестре | 85426-22 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | PBX-SS-CD100LD |
| Изготовитель | "STIKO", Нидерланды |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры показывающие PBX-SS-CD100LD (далее - манометры) предназначены для измерений избыточного давления и давления разрежения на глубинах до 2500 метров на Южно-Киринском нефтегазоконденсатном месторождении (Охотское море, северовосточный шельф о. Сахалин).
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в отклонение указателя механического показывающего устройства. Чувствительным элементом манометров является трубчатая пружина - трубка Бурдона.
Манометры состоят из корпуса, передаточного механизма, чувствительного элемента (трубки Бурдона), циферблата со шкалой и стрелкой, защитного стекла и штуцера для присоединения манометра.
Манометры имеют одинаковые диапазоны измерений и погрешность.
К манометрам данного типа относятся манометры со следующими заводскими номерами: 331856001, 331856002, 331856003, 331856004, 331856005, 331856006, 331856007, 331856008, 331856009, 331856010, 331856011, 331856012, 331856013, 331856014, 331856015.
Заводской номер наносится на циферблат манометра типографским способом.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование манометров не предусмотрено.

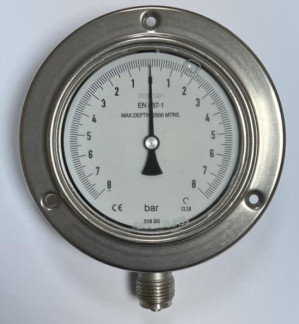

Общий вид манометров и место нанесения заводского номера приведено на рисунке 1.
Рисунок 1 - Общий вид манометров
отсутствует.
Метрологические и основные технические характеристики манометров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений избыточного давления (давления разрежения), МПа (бар) | от минус 0,8 до 0,8 (от минус 8 до 8) |
| Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений | ± 1 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С | ± 0,4 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: Диапазоны температуры окружающего воздуха, °С | от -20 до +60 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от +21 до +25 от 84 до 106,7 от 30 до 80 |
| Масса, кг, не более | 0,5 |
| Габаритные размеры (диаметрхглубина), мм, не более | 132x38 |
Таблица 3 - Комплектность манометров
| Наименование | Обозначение | Количество | Примечания |
| Манометры показывающие | PBX-SS-CD100LD | 15 шт. | - |
| Паспорт | - | 1 экз. | на всю партию |
Приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к манометрам показывающим PBX-SS-CD100LD
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Правообладатель
Фирма «STIKO», Нидерланды
Адрес: Industrieweg 5, 9301 LM Roden, Нидерланды
Телефон: +31 - (0)505013813
Факс: +31 - (0)505013824
E-mail: 8а1е8@8йко.сом
Web-сайт: www.stiko.сом
