Трансформаторы тока ТЛМ-10, 85442-22

85442-22
Трансформаторы тока ТЛМ-10 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения.
Карточка СИ
Номер в госреестре 85442-22
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТЛМ-10
Изготовитель Открытое акционерное общество "Самарский трансформатор" (ОАО "Самарский трансформатор"), г. Самара
Год регистрации 2022
МПИ (интервал между поверками) 6 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТЛМ-10 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения.

Описание

Принцип действия трансформаторов тока ТЛМ-10 основан на явлении электромагнитной индукции переменного тока. Ток в первичной обмотке создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается переменный ток пропорциональный току первичной обмотки.

Трансформаторы тока ТЛМ-10 являются трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов М12. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами М10 через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами М6. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.

К трансформаторам данного типа относятся трансформаторы тока ТЛМ-10 с серийными №№ 3191140000001, 3191140000002, 3858120000001, 3858120000002, 3858120000003, 3858120000004, 0943110000001, 0943110000002, 0200110000009, 4091100000007, 0645130000001, 0645130000002, 0645130000003, 0645130000004, 0645130000005, 0645130000006.

Трансформаторы тока расположены на территории подстанций ООО "Башкирэнерго".

Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.

Нанесение знака поверки на трансформатор не предусмотрено. Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.

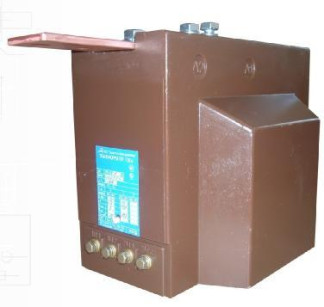

Общий вид трансформаторов тока ТЛМ-10 представлен на рисунке 1.

Рисунок 1 - Общий вид трансформаторов тока ТЛМ-10 Пломбирование трансформаторов не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

10

Номинальный ток первичной обмотки, А

-    для трансформатора тока сер. №№ 0943110000001, 0943110000002

-    для трансформатора тока сер. №№ 0200110000009, 4091100000007

-    для трансформатора тока сер. №№ 3191140000001, 3191140000002

-    для трансформатора тока сер. №№ 0645130000001, 0645130000002, 0645130000003, 0645130000004, 0645130000005, 0645130000006

-    для трансформатора тока сер. №№ 3858120000001, 3858120000002, 3858120000003, 3858120000004

50

100

200

300

400

Номинальный ток вторичной обмотки, А

5

Номинальная частота, Гц

50

Класс точности вторичной обмотки для измерений и учета

-    для трансформатора тока сер. №№ 0645130000001, 0645130000002, 0645130000003, 0645130000004, 0645130000005, 0645130000006

-    для трансформатора тока сер. №№ 3191140000001, 3191140000002

-    для трансформатора тока сер. №№ 0943110000001, 0943110000002, 0200110000009, 4091100000007, 3858120000001, 3858120000002, 3858120000003, 3858120000004

0,2S

0,2

0,5

Номинальная нагрузка, ВА

10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

У

(от -45 до +40)

Наработка на отказ, ч

135 000

Знак утверждения типа

наносится на титульный лист паспорта типографическим способом.

Комплектность

Таблица 3 - Комплектность трансфо

тз

м

ат

ор

о

в

т

о

к

а

Т

-

10

Наименование

Обозначение

Количество

Трансформатор тока

ТЛМ-10

16 шт.

Паспорт

-

16 экз.

Формуляр

-

16 экз.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в п. 2 "Принцип действия и конструкция" документа «Трансформатор тока ТЛМ-10. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 27 декабря 2018 года № 2768 "Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока".

85442-22
Номер в ГРСИ РФ:
85442-22
Производитель / заявитель:
Открытое акционерное общество "Самарский трансформатор" (ОАО "Самарский трансформатор"), г. Самара
Год регистрации:
2022
