| Номер в госреестре | 85448-22 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | 4GNSS ОС-123SE |
| Изготовитель | Общество с ограниченной ответственностью «4ГНСС» (ООО «4ГНСС»), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 04.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая 4GNSS ОС-^SE (далее - аппаратура) предназначена для определения координат и измерений приращений координат по сигналам глобальной навигационной спутниковой системы, а также для вычисления и выдачи потока корректирующей информации в целях обеспечения режима геопозиционирования в качестве референцной станции.
Аппаратура геодезическая спутниковая 4GNSS 0^123SE - геодезические приборы, принцип действия которых основывается на измерении расстояний от приёмной антенны аппаратуры до спутников глобальной навигационной спутниковой системы, положение которых известно с большой точностью. Зная расстояние до нескольких спутников системы вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представлена модульной системой: спутниковая геодезическая антенна и отдельно приемник во фрезерованном алюминиевом корпусе. Аппаратура спроектирована для применения в качестве базовой или подвижной станции.
Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.
На передней панели корпуса аппаратуры расположены герметичные интерфейсы ввода-вывода и световой индикации.
Управление аппаратурой осуществляется с помощью полевого контроллера или персонального компьютера (далее - ПК) через веб-интерфейс, доступный при подключении к приёмнику по сети Wi-Fi, Ethernet (SFP) или интерфейсу RS232. Принимаемая со спутников информация записывается во внутреннюю память или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS L1C/A, L1C, L2C, L2P, L5; BeiDou B1I, B1C, B2a, B2I, B3; GLONASS L1CA, L2CA, L3 CDMA; Galileo: E1, E5a, E5b, E5 AltBoc, E6; QZSS: L1C/A, L2C, L5; SBAS: WASS, EGNOS, MSAS, GAGAN, SDCM (L1, L5); L-band.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Кинематика в реальном времени (RTK)» «Precise Point Position в режиме реального времени» (PPP-RTK), «Дифференциальные кодовые измерения (dGNSS)».
Заводской номер аппаратуры в буквенно-числовом формате указывается на маркировочной наклейке, расположенной на нижней панели корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.

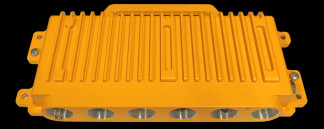

Общий вид аппаратуры представлен на рисунках 1 и 2.
Место нанесения знака утверждения типа и заводского номера
В процессе эксплуатации аппаратура не предусматривает внешних механических и электронных регулировок. Пломбирование аппаратуры не предусмотрено.
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО) «OS-123SE» и ПО «Web Survey». С помощью указанного программного обеспечения осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | МПО OC-123SE | Web Survey |
| Номер версии (идентификационный номер ПО), не ниже | v1.0/20210922 | V1.0-4-g8710cd2 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Значение | ||
| Наименование характеристики | Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) | Допускаемая средняя квадратическая погрешность |
| Диапазон измерений приращений координат, м | от 0 до 30000 | |
| Измерение приращений координат в режиме «Статика», мм: - в плане - по высоте | ±2-(2,5+Ы0-6- L) ±2-(5,0+Ы0-6- L) | 2,5+M0-fvD 5,0+M0-fvD |
| Измерение приращений координат в режиме «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | ±2-(6+0,5-10-6- L) ±2-(10+Ы0-6- L) | 6+0,5-10-6-D 10+1-10-6-D |
| Измерение приращений координат в режиме «Precise Point Position в режиме реального времени» (PPP-RTK)», мм: - в плане - по высоте | ±2-40 ±2-60 | 40 60 |
| Измерение приращений координат в режиме «Дифференциальные кодовые измерения (dGNSS)», мм: - в плане - по высоте | ±2-400 ±2-700 | 400 700 |
| где L - длина линии, вычисленная по измеренным приращениям координат в мм | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 448 |
| Тип антенны | Внешняя |
| Диапазон рабочих температур, °С | от -45 до +70 |
| Напряжение источника питания постоянного тока, В | от 36 до 75 |
| Габаритные размеры (ДхШхВ), мм, не более | 325x178x45 |
| Масса, кг, не более | 1,3 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус аппаратуры.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая 4GNSS ОС-^SE | - | 1 шт. |
| ГНСС антенна | - | По заказу |
| Антенный кабель | - | 1 шт. |
| Интерфейсный кабель | - | 1 шт. |
| Разъем питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 шт. |
| Гарантийный сертификат | - | 1 шт. |
| Упаковка | - | 1 шт. |
приведены в разделе 5 «Эксплуатация и управление» «Аппаратура геодезическая спутниковая 4GNSS 0С-123SE. Руководство по эксплуатации.»
Государственная поверочная схема для координатно-временных средств измерений, утверждённая Приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2831
ТУ 26.51.20-123SE-47237910-2021 Аппаратура геодезическая спутниковая 4GNSS ОС-123SE. Технические условия.
