| Номер в госреестре | 85453-22 |
| Наименование СИ | Микрометры |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 04.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры предназначены для измерений наружных линейных размеров деталей.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - подвижная неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство. Микрометры изготавливаются:
-типа МК - гладкие для измерений наружных размеров изделий, с отсчетом по шкалам стебля и барабана;
- типа МК Ц - гладкие для измерений наружных размеров изделий, с электронным цифровым отсчетным устройством;
- типа МТ - трубные для измерений толщины стенок труб, с отсчетом по шкалам стебля и барабана.
Для установки в начальное положение микрометры типов МК и МК Ц с нижним пределом диапазона измерений 25 мм и более, имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм - сферические.
Наружные поверхности микрометра, за исключением пятки, микрометрического винта, измерительной губки имеют антикоррозионное покрытие.
Микрометры изготавливаются классов точности 1 и 2, отличающиеся пределами допускаемой абсолютной погрешности.
Микрометры отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), общим видом.
Пример условного обозначения микрометров
- для микрометра типа МК с диапазоном измерений от 25 до 50 мм, класса точности 1:
МК50-1
- для микрометра типа МК Ц с электронным цифровым отсчетным устройством с диапазоном измерений от 50 до 75 мм, класса точности 2:
МК Ц75-2
Логотип ZITOITI наносихся На паспорт микрометра типографским методом, на теплоизоляционную накладку, расположенную на скобе, или барабан микрометрической головки микрометра краской или лазерной маркировкой.

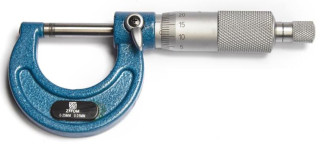

Общий вид микрометров указан на рисунках 1 - 5.
Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится на барабан микрометрической головки лазерной маркировкой.
Сведения о диапазоне измерений и значение отсчета показаний по шкалам стебля и барабана (значение отсчета показаний по электронному цифровому устройству) наносятся на скобу или теплоизоляционною накладку в виде таблички или с помощью краски или методом пластической деформации.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
отсутствует.
| Таблица 1 - L | ена деления и шаг дискретности микрометров | |
| Тип микрометра | Цена деления, мм | Шаг дискретности, мм |
| МК | 0,01 | - |
| МК Ц | - | 0,001 |
| МТ | 0,01 | - |
Таблица 2 - Диапазоны измерений и классы точности микрометров
| Тип микрометра | Диапазон измерений микрометра с отсчетом показаний, мм | |||
| по шкалам стебля и барабана | по электронному цифровому устройству | |||
| классов точности | классов точности | |||
| 1 | 2 | 1 | 2 | |
| МК; МК Ц | От 0 до 25 | От 0 до 25 | ||
| От 25 до 50 | От 25 до 50 | |||
| От 50 до 75 | От 50 до 75 | |||
| От 75 до 100 | От 75 до 100 | |||
| От 100 до 125 | - | |||
| От 125 до 150 | ||||
| От 150 до 175 | ||||
| От 175 до 200 | ||||
| От 200 до 225 | ||||
| От 225 до 250 | ||||
| От 250 до 275 | ||||
| От 275 до 300 | ||||
| От 300 до 400 | ||||
| От 400 до 500 | ||||
| От 500 до 600 | ||||
| МТ | От 0 до 25 | - | ||
| Тип микрометра | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более |
| МК; МК Ц | От 5 до 10 | 2 |
| МТ | От 3 до 7 | 2 |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений микрометров в любой точке диапазона измерений при нормируемом измерительном усилии, указанном в таблице 3, и температуре, не превышающей значений, указанных в таблице 10_
| Тип микрометра | Диапазон измерений микрометра, мм | Пределы допускаемой абсолютной погрешности микрометра, мкм, с отсчетом показаний | |||
| по шкалам стебля и барабана классов точности | по электронному цифровому устройству классов точности | ||||
| 1 | 2 | 1 | 2 | ||
| МК, МК Ц | От 0 до 25 | ±2,0 | ±4,0 | ±2,0 | ±4,0 |
| От 25 до 50 От 50 до 75 | ±2,5 | ||||
| От 75 до 100 | ±3,0 | ||||
| От 100 до 125 От 125 до 150 От 150 до 175 От 175 до 200 | ±3,0 | ±5,0 | - | ||
| От 200 до 225 От 225 до 250 От 250 до 275 От 275 до 300 | ±4,0 | ±6,0 | |||
| От 300 до 400 От 400 до 500 | ±5,0 | ±8,0 | |||
| От 500 до 600 | ±6,0 | ±10,0 | |||
| МТ | От 0 до 25 | ±2,0 | ±4,0 | ||
Таблица 5 - Допуск плоскостности плоских измерительных поверхностей
| Тип микрометра | Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности | |
| 1 | 2 | |
| МК, МК Ц; МТ | 0,6 | 0,9 |
Таблица 6 - Допуск параллельности плоских измерительных поверхностей микрометров типов МК, МК Ц
| Тип микрометра | Диапазон измерений микрометра, мм | Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | |
| 1 | 2 | ||
| МК; МК Ц | От 0 до 25 | 1,5 | 2,0 |
| От 25 до 50 | 2,0 | ||
| От 50 до 75 | 3,0 | 3,0 | |
| От 75 до 100 | |||
| От 100 до 125 | 4,0 | ||
| От 125 до 150 | |||
| От 150 до 175 | |||
| От 175 до 200 | |||
| От 200 до 225 | 4,0 | 6,0 | |
| От 225 до 250 | |||
| От 250 до 275 | 5,0 | 8,0 | |
| От 275 до 300 | |||
| От 300 до 400 | |||
| От 400 до 500 | 7,0 | 10,0 | |
| От 500 до 600 | 12,0 |
Таблица 7 - Метрологические характеристики установочных мер
| Номинальный размер установочных мер, мм | Допускаемое отклонение длины установочных мер от номинального размера микрометров класса точности, мкм | Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
| 1 | 2 | ||
| 25; 50; 75 | ± 1,0 | ± 1,5 | 0,50 |
| 100; 125 | ± 1,2 | ± 2,0 | 0,75 |
| 150; 175 | 1,00 | ||
| 200; 225; 250; 275 | ± 1,5 | 1,50 | |
| 325; 375; 425; 475 | ± 2,0 | ± 3,5 | - |
| 525; 575 | ± 4,0 | - | |
Таблица 8 - Габаритные размеры и масса микрометров
| Модель | Диапазон измерений, мм | Габаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более |
| МК; МК Ц | От 0 до 25 | 129х57х20 | 0,30 |
| От 25 до 50 | 162х73х20 | 0,45 | |
| От 50 до 75 | 189х88х20 | 0,60 | |
| От 75 до 100 | 208х106х20 | 0,80 | |
| От 100 до 125 | 243х122х20 | 1,00 | |
| От 125 до 150 | 271х138х20 | 1,10 | |
| От 150 до 175 | 299х156х20 | 1,65 | |
| От 175 до 200 | 326х173х20 | 1,80 | |
| От 200 до 225 | 351х200х20 | 1,90 | |
| От 225 до 250 | 370х220х20 | 2,00 | |
| От 250 до 275 | 417х235х20 | 2,20 | |
| От 275 до 300 | 443х249х20 | 2,30 | |
| От 300 до 400 | 585х411х40 | 2,60 | |
| От 400 до 500 | 691х455х40 | 4,10 | |
| От 500 до 600 | 795х546х40 | 5,20 | |
| МТ | От 0 до 25 | 128х57х20 | 0,20 |
Таблица 9 - Расстояния от стебля до кромки барабана, а также от торца барабана до начального штриха__
| Наименование характеристики | Значение |
| Расстояние от стебля до измерительной кромки барабана, мм, не более | 0,45 |
| Расстояние от торца конической части барабана до начального штриха шкалы стебля, мм, не более | 0,15 |
Таблица 10 - Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С, для микрометров с верхним пределом диапазона измерений: - до 150 мм включ. - свыше 150 до 500 мм включ. - свыше 500 до 600 мм - относительная влажность, % | От +16 до +24 От +17 до +23 От +18 до +22 57±20 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Микрометр | - | 1 шт. |
| Элемент питания для микрометров типа МК Ц | - | 1 шт. |
| Установочная мера для микрометров с нижним пределом диапазона измерений от 25 мм типов МК и МК Ц | - | 1 компл. |
| Ключ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта микрометров.
Нормативные документы, устанавливающие требования к микрометрам
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.
ГОСТ 6507-90 Микрометры. Технические условия.
