Номер в госреестре | 85454-22 |
Наименование СИ | Датчики контроля колебаний |
Обозначение типа СИ | HE10Х |
Изготовитель | HAUBER-Elektronik GmbH, Германия |
Год регистрации | 2022 |
Срок свидетельства | 04.05.2027 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Датчики контроля колебаний НЕ10Х (далее - датчики) предназначены для измерений среднеквадратических значений (СКЗ) виброскорости или виброускорений при прямолинейном колебательном движении и преобразований их в унифицированные сигналы постоянного тока.
Принцип действия датчиков основан на преобразовании механических колебаний чувствительного элемента в электрический сигнал с последующим преобразованием в унифицированный сигнал постоянного тока от 4 до 20 мА.
Конструктивно датчики состоят из пьезоэлектрического датчика ускорения и электронного преобразователя, содержащего интегратор (исполнения НЕ100, НЕ101, НЕ103) и электрический полосовой фильтр. Выходной сигнал датчиков пропорционален среднеквадратическому значению виброскорости (исполнения НЕ100, НЕ101, НЕ103) или виброускорения (исполнение НЕ102) колебаний контролируемого объекта. Датчики выполнены в корпусе цилиндрической формы из нержавеющей стали с присоединенным кабелем.
Датчики исполнения НЕ101 обеспечивают индикацию температуры контролируемого объекта. Датчики исполнения НЕ103 обладают повышенной помехозащищенностью за счет увеличенного времени усреднения.
Общий вид датчиков приведен на рисунке 1.
Заводской номер наносится на корпус датчика способом гравирования в числовом формате. Нанесение знака поверки на датчики не предусмотрено.

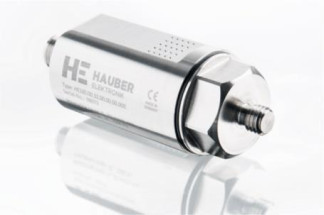

Рисунок 1 - Общий вид датчиков контроля колебаний НЕ10Х
отсутствует.
Таблица 1 - Метрологические характеристики_
Значение
Наименование характеристики
HE100
HE101
HE103
HE102
Диапазоны рабочих частот, Гц*
от 1 до 1000 от 10 до 1000
Диапазоны измерений среднеквадратичных значений виброскорости, мм/с*
от 0 до 8 (в диапазоне частот от 10 до 1000 Гц) от 0 до 16 от 0 до 32 от 0 до 64 от 0 до 128
Диапазоны измерений среднеквадратичных значений виброускорений, g*
от 0,05 до 1 от 0,05 до 2 от 0,05 до 4 от 0,05 до 6 от 0,05 до 8 от 0,05 до 10
16,5
Максимальное допустимое значение амплитуды виброускорений, g_
Номинальные значения | |
коэффициента преобразований СКЗ | |
виброскорости, мА/(мм-с-1) | |
- для диапазона СКЗ виброскорости | |
от 0 до 8 мм/с; | 2 |
- для диапазона СКЗ виброскорости | |
от 0 до 16 мм/с; | 1 |
- для диапазона СКЗ виброскорости | |
от 0 до 32 мм/с; | 0,5 |
- для диапазона СКЗ виброскорости | |
от 0 до 64 мм/с; | 0,25 |
- для диапазона СКЗ виброскорости | |
от 0 до 128 мм/с; | 0,125 |
Номинальные значения коэффициента преобразований СКЗ виброускорения, мА/м/с2 (мА/g)
- для диапазона СКЗ виброускорения от 0,05 до 1 g;
16
8
4
2,66
2
- для диапазона СКЗ виброускорения от 0,05 до 2 g;
- для диапазона СКЗ виброускорения от 0,05 до 4 g;
- для диапазона СКЗ виброускорения от 0,05 до 6 g;
- для диапазона СКЗ виброускорения от 0,05 до 8 g;
- для диапазона СКЗ виброускорения от 0,05 до 10 g._
Наименование характеристики | Значение |
НЕ100 НЕ101 НЕ103 НЕ102 | |
Относительный коэффициент поперечного преобразования, %, не более | 5 |
Отклонение действительного значения коэффициента преобразования от номинального на базовой частоте 80 Гц, % | ±10 |
Неравномерность амплитудночастотной характеристики, дБ - в диапазоне частот от 1 до 2 Гц; - в диапазоне частот от 2 до 10 Гц; - в диапазоне частот от 10 до 1000 Гц; | ±8 ±2 от -0,92 до +0,83 |
Нелинейность амплитудной характеристики, приведенная к верхнему пределу измерений, % | ±1 |
Примечание: * - диапазон частот колебаний, диапазон измерений СКЗ виброскорости и виброускорения выбираются при заказе. Выбранные диапазоны указываются на корпусе датчика. g - ускорение свободного падения, g=9,81 м/с2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Диапазон выходного постоянного тока, мА | от 4 до 20 |
Напряжение питания от источника постоянного тока, В: | от 10 до 30 |
Потребляемая мощность, Вт, не более | 0,1 |
Диапазон индикации температуры объекта (для НЕ101), °С | от 0 до 100 |
Габаритные размеры, (длина, диаметр), мм, не более: - с разъемом М12 (исполнение Exi); - с постоянно присоединенным кабелем (исполнение Exd). | 83; 31 100; 31 |
Масса, кг, не более: | 0,2 |
Условия эксплуатации: - температура окружающей среды, °С | от -40 до + 60 |
Маркировка взрывозащиты по газу | 1Ex db IIC T4 X Ex tb IIIC T120 °C X -40 °C < TAmb <+60 °C |
Маркировка взрывозащиты по горячей пыли (для НЕ100) | 1Ex ib IIC T4 X Ex ib IIIC T125 °C X -40 °C < TAmb <+60 °C |
Время наработки на отказ, ч, не менее | 30000 |
Средний срок службы, лет | 10 |
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Датчик контроля колебаний HE10X | исполнение по заказу | 1 шт. |
Руководство по эксплуатации | исполнение по заказу | 1 экз. |
приведены в руководстве по эксплуатации на датчики, раздел 11 «Технические данные».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ ISO 2954-2014 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений» Техническая документация HAUBER-Elektronik GmbH, Германия
Правообладатель
HAUBER-Elektronik GmbH, Германия FabrikstraBe 6, D-72622 Nurtingen Телефон: +49 (0) 7022 / 21750-0 Факс: +49 (0) 7022 / 21750-50 info@hauber-elektronik.de www.hauber-elektronik.de
Зарегистрировано поверок | 2 |
Поверителей | 1 |
Актуальность данных | 06.11.2024 |
