| Номер в госреестре | 85461-22 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | T32.1S |
| Изготовитель | "WIKA Alexander Wiegand SE & Co. KG", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные T32.1S (далее - преобразователи) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления, в унифицированный выходной сигнал постоянного электрического тока от 4 до 20 мА или от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART.
Принцип действия преобразователей основан на измерении и преобразовании сигналов термопреобразователей сопротивления по ГОСТ 6651-2009 в унифицированный выходной сигнал силы постоянного электрического тока от 4 до 20 мА или от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART.
Преобразователи конструктивно выполнены в корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов. Преобразователи выполнены на основе микропроцессора и обеспечивают аналогоцифровое преобразование сигнала от первичного преобразователя, обработку результатов измерений и их передачу по интерфейсу HART и/или по стандартному выходному сигналу от 4 до 20 мА.
Монтаж преобразователей может осуществляться в соединительной головке, смонтированной непосредственно вместе с первичным преобразователем, либо отдельно (на монтажном кронштейне).

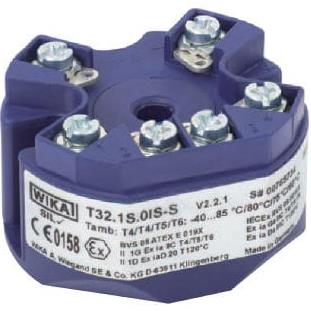

Общий вид преобразователей представлен на рисунке 1.
К преобразователям измерительным данного типа относятся преобразователи с заводскими номерами: 00765089, 00764801, 00764779, 00765586, 00764736, 00761809, 00761823, 00761546, 00761743, 00761703, 00765099, 00765138, 00765115, 00765200, 00765558, 00765627, 00765181, 802975, 802970, 803000, 801889, 800265, 819362, 819333, 819360, 819386, 819331, 00765168, 00765170, 819462, 819434, 819345, 819454, 00764771, 00764766, 00764900, 00764790, 00765047, 00765134, 800629, 800712, 799496, 820565, 00765026, 820603, 00765566, 00766008, 00765570, 00765523, 00765995, 00765606, 00765739, 00765999, 00765697, 00765786, 00765932, 00765016, 00766154, 00765526, 00765041, 00765166, 00765106, 819344, 00765937, 00765198, 00765152, 00764767, 00765705, 00765553, 00765110, 820479, 820495, 00764917, 00765103, 819427, 819463, 00765607, 00765798, 00764978, 00765090, 00765529, 00765599, 00765715, 00765718, 00765738, 00765745, 00765759, 00765928, 00765957, 00766005, 00765018, 00764816, 00765124, 00765101, 00765042, 00765073, 00765056, 00765208, 00765076, 819368, 00761703, 00765761, 00765717, 00765939, 00765778, 00765636, 00765608, 00765974, 00765642, 00765572, 00761809, 00761823, 00761456, 00761461, 00761743, 57D6600259137, 801886.
Программное обеспечение преобразователей является встроенным. Программное обеспечение осуществляет функции сбора, обработки и формирования выходного унифицированного сигнала, эквивалентного измеренной температуре. Программное обеспечение является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе. Конструкция преобразователей исключает возможность несанкционированного влияния на программное обеспечение преобразователей и измерительную информацию.
Пломбирование преобразователей не предусмотрено. Заводские номера преобразователей нанесены на наклейку на корпусе и указаны в паспорте. Знак поверки наносится на свидетельство о поверке преобразователей.
Уровень защиты программного обеспечения преобразователей «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | - |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 11 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазоны измерений сопротивления, Ом 1)j 2) | от 80,306 до 157,325 (от -50 до +150 °С); от 80,306 до 168,478 (от -50 до +180 °С); от 80,306 до 175,856 (от -50 до +200 °С); от 80,306 до 194,098 (от -50 до +250 °С); от 84,271 до 132,803 (от -40 до +85 °С); от 100,000 до 119,397 (от 0 до +50 °С); от 100,000 до 157,325 (от 0 до +150 °С); от 100,000 до 194,098 (от 0 до +250 °С); от 138,506 до 161,054 (от +100 до +160 °С) |
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления, %
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления, вызванной изменением температуры окружающей среды
±0,005
где
У ПИо
У ПИд
t -
пределы допускаемой основной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления, %;
пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления, вызванной изменением температуры окружающей среды относительно (20±5) °С на каждый 1 °С, %; температура окружающей среды, °С.
Таблица 3 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение |
| Выходной сигнал | от 4 до 20 мА с поддержкой протокола HART |
| Напряжение питания, В | от 10,5 до 30,0 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 30 50 50 |
| Масса, г, не более | 75 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +50 до 95 при +35 °С, без конденсации влаги от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
Таблица 4 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь измерительный | T32.1S | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные документы, устанавливающие требования к преобразователям измерительным T32.1S
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
| Зарегистрировано поверок | 224 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
