| Номер в госреестре | 85463-22 |
| Наименование СИ | Весы электронные автомобильные тензометрические для статического взвешивания |
| Обозначение типа СИ | ВПА |
| Изготовитель | Общество с ограниченной ответственностью "СК "Спецтехнострой" (ООО "СК "СТС"), г. Омск |
| Год регистрации | 2022 |
| Срок свидетельства | 28.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные автомобильные тензометрические для статического взвешивания ВПА (далее - весы) предназначены для измерений массы автотранспортных средств и других грузов в режиме статического взвешивания.
Принцип действия весов основан на преобразовании деформации рабочего тела весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием веса взвешиваемого объекта, в пропорциональный электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в аналогово-цифровой преобразователь, который может быть размещен в корпусе датчиков или в корпусе индикатора. Выходной цифровой сигнал обрабатывается, и результаты взвешивания массы индицируются на дисплее, расположенном вместе с функциональной клавиатурой на передней панели индикатора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного устройства, включающего в себя датчики, устройство обработки аналоговых данных (при наличии), соединительную коробку, а также индикатор.
ГПУ имеет два конструктивных исполнения: стационарное и портативное. Оба исполнения состоят из секций, количество и габаритные размеры которых зависят от максимальной нагрузки весов. Портативные весы состоят из нескольких платформ, механически не связанных между собой. Стационарные весы монтируются на фундамент.
Датчики, используемые в составе весов:
- датчики весоизмерительные тензорезисторные ZS, CLC, WLC, SDS, EDS (регистрационный № 75819-19) в различных вариантах исполнения внешнего вида кожуха, в аналоговом (ZS, CLC, WLC, SDS, EDS) и цифровом исполнениях (ZS-D, CLC-D, WLC-D, SDS-D, EDS-D) с различными методами герметизации кожуха; изготовленные из различных материалов упругого элемента: конструкционной стали (ZS, CLC, WLC, SDS, EDS) или нержавеющей стали (ZS-SS, CLC-SS, WLC-SS, SDS-SS, EDS-SS);
- датчики весоизмерительные тензорезисторные QS (регистрационный № 78206-20) в различных вариантах оснащения деталями для образования соединения с узлами встройки, с различными методами герметизации; в аналоговом (QS) и цифровом исполнениях (QS-D); изготовленные из различных материалов упругого элемента: конструкционной стали (QS) или нержавеющей стали (QS-SS);
- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB (регистрационный № 77382-20) в различных вариантах исполнения упругого элемента с различными методами герметизации; в аналоговом (SB, SQB) и цифровом исполнениях (SB-D, SQB-D); изготовленные из различных материалов упругого элемента: конструкционной стали (SB, SQB) или нержавеющей стали (SB-SS, SQ-SS);
- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column (регистрационный № 55371-19) изготовленные из различных материалов (В, H, L), по типу и структуре датчиков: балочный на сдвиг (В8, H8); балочный двухопорный на изгиб (В9, H9) или стержневой (колонна) - (В14, H14) с различными методами герметизации;
- датчики весоизмерительные сжатия 740 (регистрационный № 50842-12);
- датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14) изготовленные из различных материалов: крашенной стали (WBK-L) или нержавеющей стали (WBK);
- датчики весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-13);
- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM (регистрационный № 51261-12), модификация: BSS;
- датчики весоизмерительные тензорезисторные C (регистрационный № 67871-17), модификации: С16А, C16i, С2А;
- датчики весоизмерительные цифровые МВЦ (регистрационный № 46008-10);
- датчики весоизмерительные МВ 150 (регистрационный № 44780-10).
Индикаторы, используемые в составе весов:
- приборы весоизмерительные МИ ВДА/7Я, МИ ВЖА/7Я, МИ ВДА/12Я, МИ ВЖА/12Я, МИ ВДА/12ЯС, МИ ВЖА/12ЯС (регистрационный № 61378-15);
- приборы весоизмерительные НВТ-9 (регистрационный № 56101-13).
Модификации весов имеют обозначение вида: ВПА-[1]-[2]-[3]-[4]-[5], где:
[1] - максимальная нагрузка (Max), т: 20; 40; 60;
[2] - длина ГПУ, м: от 2 до 30;
[3] - ширина ГПУ, м: от 2 до 4 м;
[4] - количество диапазонов взвешивания: 1; 2;
[5] - метод установки весов: Р - на раму, З - закладные опоры.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2)
- устройство уравновешивания тары - выборки массы тары (Т.2.7.4.1);
- устройство предварительного задания значения массы тары (Т.2.7.5);
- показывающее устройство с расширением (Т.2.6);
- запоминающее устройство (4.4.6);
- обнаружение промахов (5.2);
- выбор различных единиц измерения массы (2.1).
Маркировочная табличка, установленная на ГПУ или индикаторе, содержит следующие основные данные:
- обозначение типа и модификации весов;
- наименование изготовителя;
- знак утверждения типа;
- заводской номер (состоящий из арабских цифр);
- класс точности;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (e).

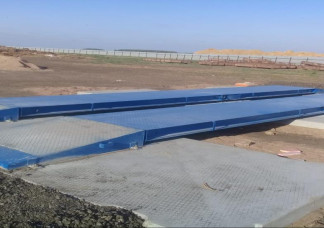

Общий вид ГПУ представлен на рисунке 1.
Общий вид маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Общий вид индикаторов представлен на рисунке 3.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п.5.5. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер (без нарушения пломб, расположение которых приведено на рисунке 3).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик произведено с учетом применения ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение для прибора весоизмерительного | |
| МИ ВДА/7Я МИ ВЖА/7Я МИ ВДА/12Я МИ ВЖА/12Я МИ ВДА/12ЯС МИ ВЖА/12ЯС | НВТ-9 | |
| Идентификационное наименование ПО | не используется | не используется |
| Номер версии (идентификационный номер) ПО | U2.01 | 2.04; 9.11 |
| Цифровой идентификатор ПО | не используется | не используется |
Таблица 2 -Метрологические характеристики
| Модификация | Метрологические характеристики | ||||||||
| Класс точности по ГОСТ OIML R 76-1-2011 | Минимальная нагрузка (Min), т | Диапазон взвешивания W1 | Диапазон взвешивания W2 | Диапазон выборки массы тары, % | |||||
| Максимальная нагрузка (Max1), т | Поверочный интервал, действительная цена деления (ei = d ) кг | кг х Л /-) ST S ^ о 1 е о и 5 о ^ ( о в я п р о g к ь не лс н ле си и | Максимальная нагрузка (Max2), т | Поверочный интервал, действительная цена деления (e = d ), кг | кг х ), ы )2 )2 нч (n2 ^ о 2 е о и 5 о ^ ( о в я п р о g м Н не лс н ле си и | ||||
| ВПА-20-[2]-[3]-1-[5] | III | 0,2 | 20 | 10 | 2000 | — | — | - | от 0 до 100 |
| ВПА-40-[2]-[3]-1-[5] | III | 0,4 | 40 | 20 | 2000 | — | — | - | от 0 до 100 |
| ВПА-60-[2]-[3]-1-[5] | III | 0,4 | 60 | 20 | 3000 | — | — | - | от 0 до 100 |
| ВПА-40-[2]-[3]-2-[5] | III | 0,2 | 30 | 10 | 3000 | 40 | 20 | 2000 | от 0 до 100 |
| ВПА-60-[2]-[3]-2-[5] | III | 0,2 | 30 | 10 | 3000 | 60 | 20 | 3000 | от 0 до 100 |
| Модификация | Интервалы взвешивания, т | Пределы допускаемой погрешности (mpe), кг | |
| при первичной поверке | при периодической поверке | ||
| ВПА-20-[2]-[3]-1-[5] | от 0,2 до 5,0 включ. | ±5 | ±10 |
| св. 5 до 20 | ±10 | ±20 | |
| ВПА-40-[2]-[3]-1-[5] | от 0,4 до 10,0 включ. | ±10 | ±20 |
| св. 10 до 40 | ±20 | ±40 | |
| ВПА-60-[2]-[3]-1-[5] | от 0,4 до 10,0 включ. | ±10 | ±20 |
| св. 10 до 40 включ. | ±20 | ±40 | |
| св. 40 до 60 | ±30 | ±60 | |
| ВПА-40-[2]-[3]-2-[5] | от 0,2 до 5,0 включ. | ±5 | ±10 |
| св. 5 до 20 включ. | ±10 | ±20 | |
| св. 20 до 30 включ. | ±15 | ±30 | |
| св. 30 до 40 | ±20 | ±40 | |
| ВПА-60-[2]-[3]-2-[5] | от 0,2 до 5,0 включ. | ±5 | ±10 |
| св. 5 до 20 включ. | ±10 | ±20 | |
| св. 20 до 30 включ. | ±15 | ±30 | |
| св. 30 до 40 включ. | ±20 | ±40 | |
| св. 40 до 60 | ±30 | ±60 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 30 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Габаритные размеры ГПУ (одной секции), мм, не более: - высота - длина - ширина | 300 6000 4000 |
| Масса ГПУ (одной секции), кг, не более | 1200 |
| Диапазон рабочих температур для ГПУ, °С | от -20 до +40 |
| Диапазон рабочих температур для приборов весоизмерительных, °С | от +10 до +35 |
| Средний срок службы, лет | 10 |
наносится на маркировочные таблички, расположенные на ГПУ и/или индикаторе, а также на титульные листы эксплуатационной документации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | ВПА | 1 шт. |
| Паспорт | — | 1 экз. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации на прибор весоизмерительный | — | 1 экз. |
| Дополнительное оборудование и ЗИП согласно технической документации | 1 комплект по дополнительному заказу |
приведены в разделе 1 «Назначение изделия» паспорта.
Государственная поверочная схема для средств измерений массы, утвержденная Приказом Росстандарта от 29.12.2018 г. № 2818
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ4274-001-23770864-2021 Весы электронные автомобильные тензометрические для статического взвешивания ВПА. Технические условия
