| Номер в госреестре | 85466-22 |
| Наименование СИ | Стенды универсальные коллиматорные |
| Обозначение типа СИ | ВЕГА УКС |
| Изготовитель | Общество с ограниченной ответственностью "ГЕОСТРОЙИЗЫСКАНИЯ-СЕРВИС" (ООО "ГСИ-СЕРВИС"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 28.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды универсальные коллиматорные ВЕГА УКС (далее -стенды ВЕГА УКС) предназначены для воспроизведения горизонтальных и вертикальных углов при юстировке геодезических средств измерений, а также для применения в качестве рабочих эталонов 1-го и 3-го разрядов при передаче единицы плоского угла в соответствии с 4 частью Государственной поверочной схемы для средств измерений плоского угла, утвержденной приказом Росстандарта № 2482 от 26.11.2018 г.
Принцип действия стендов ВЕГА УКС основан на неподвижном закреплении автоколлиматорных и коллиматорных зрительных труб и заключается в воспроизведении горизонтальных и вертикальных углов направлениями их визирных осей.
Стенды ВЕГА УКС представляют собой металлическую конструкцию, основание которой жестко крепится к фундаменту. В случае отсутствия возможности крепления к фундаменту предусмотрена возможность установки стенда ВЕГ А УКС на виброизолирующие опоры (только для стендов ВЕГА УКС III). На основание стенда ВЕГА УКС установлена станина крепления коллиматоров, на которую устанавлены горизонтальные автоколлиматоры и вертикальные коллиматоры и коллиматор с разноудаленными визирными целями. Визирные оси автоколлиматорных и коллиматорных зрительных труб, в горизонтальной и вертикальной плоскостях пересекаются в точке пересечения горизонтальной оси вращения зрительной трубы и вертикальной оси вращения проверяемого средства измерений, и задают эталонные горизонтальные и вертикальные углы. Для установки средств измерений стенд ВЕГА УКС снабжен автоматическим подъёмным столиком с установленным на нем миниэкзаменатором, который задает углы наклона предметного столика, что позволяет определять диапазон и погрешность компенсаторов углов наклона проверяемых приборов. Горизонтальные автоколлиматоры снабжены компенсаторами, автоматически устанавливающими визирную ось в горизонтальное положение. Коллиматорный веер образует угол 90° в горизонтальной плоскости и 60° в вертикальной плоскости с отклонением от горизонта ± 30°.
Стенд ВЕГА УКС обеспечивает возможность проверки лазерных нивелиров и контроль непараллельности визирной оси приборов и лазерного луча электронных дальномеров посредством установки в горизонтальных автоколлиматорах видеокамер, изображение с которых передается на монитор. Безопасность при работе с лазерным излучением обеспечивается набором светофильтров.
Стенды ВЕГА УКС выпускаются в двух модификациях: ВЕГА УКС I и ВЕГА УКС
III, которые отличаются способом установки стенда ВЕГА УКС и пределами допускаемого среднего квадратического отклонения воспроизведения контрольных углов.
Пломбирование крепежных винтов корпуса не производится, ограничение несанкционированного доступа обеспечивается особой конструкцией крепежных винтов.

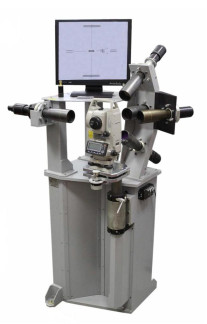

Общий вид стендов ВЕГА УКС с указанием места нанесения знака утверждения типа в виде наклейки представлен на рисунке 1. Наименование, модификация и серийный номер стенда ВЕГА УКС наносятся на маркировочную табличку, закрепленную на основании. Серийный номер наносится в числовом формате краской. Содержание маркировки представлено на рисунке 2.
Стенды ВЕГА УКС имеют автономное программное обеспечение «Collimator Test» (далее - ПО), которое предназначено для взаимодействия узлов стенда ВЕГА УКС, а также для проведения измерений, обработки и хранения данных.
Уровень защиты ПО по P 50.2.077-2014 - средний.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Collimator Test |
| Номер версии (идентификационный номер) ПО, не ниже | 2.1.2 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 2051B2D5* |
| Алгоритм вычисления идентификатора ПО | CRC32 |
| * - контрольная сумма указана для версии 2.1.2 | |
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики, включая показатели точности
| Наименование характеристики | Значение и единицы измерений | |
| ВЕГА УКС I | ВЕГА УКС III | |
| Номинальное значение контрольного угла между визирными осями зрительных труб автоколлиматоров в горизонтальной плоскости | (90±2)° | |
| Номинальное значение контрольного угла между визирными осями зрительных труб коллиматоров в вертикальной плоскости | (60±2)° | |
| Номинальное значение вертикального угла между дальномерными биссекторами в поле зрения центрального автоколлиматора | 00°34'22,6"±2" | |
| Пределы допускаемой систематической погрешности воспроизведения горизонтального направления визирной осью автоколлиматоров | ±3" | |
| Предел допускаемого среднего квадратического отклонения воспроизведения контрольных углов | 0,3" | 1,0" |
| Диапазон угла наклона предметного столика | ±3' (шкала 1) ±40' (шкала 2) | |
| Цена деления микрометрического винта предметного столика | 0,5' (шкала 1) 1' (шкалы 2) | |
| Предел допускаемой средней квадратической погрешности измерений угла наклона предметного столика | 0,5' | |
| Наименование характеристики и единицы измерений | Значение | |
| ВЕГА УКС I | ВЕГА УКС III | |
| Габаритные размеры, мм, не более: длина; ширина; высота | 780 780 1620 | |
| Масса, кг, не более | 300 | |
| Диапазон температур окружающего воздуха, °С | от +15 до +25 | |
| Параметры электрического питания: - напряжение питания переменного тока, В; - частота переменного тока, Гц | от 187 до 242 от 49 до 51 | |
| Средний срок службы, лет | 10 | |
| Средняя наработка на отказ, ч | 10000 | |
наносится на титульный лист руководства по эксплуатации типографским способом и на стенд ВЕГА УКС в виде наклейки, как показано на рисунке 1.
Таблица 4 - Комплектность стенда ВЕГА УКС
| Наименование | Обозначение | Кол. |
| Стенд ВЕГА УКС в составе: | 1 шт. | |
| основание; | 1 шт. | |
| виброизолирующие опоры*; | 4 шт. | |
| станина; | 1 шт. | |
| автоколлиматор с компенсатором и видеокамерой; | 2 шт. | |
| коллиматор; | 2 шт. | |
| автоматический подъемный столик с актуатором; | 1 шт. | |
| монитор с аналоговым выходом; | 1 шт. | |
| коллиматор с разноудаленноми визирными целями; | 1 шт. | |
| миниэкзаменатор; | 1 шт. | |
| комплект подсветки; | 1 шт. | |
| блок электропитания | 1 шт. | |
| Набор светофильтров | - | 2 шт. |
| Набор юстировочных ключей | - | 1 шт. |
| Становой винт принудительного центрирования с миллиметровой резьбой | - | 1 шт. |
| Становой винт принудительного центрирования с дюймовой резьбой | - | 1 шт. |
| Комплект ПО на CD | Collimator Test | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Примечание: * - в зависимости от комплекта поставки (только для ВЕГА УКС I | [I) | |
приведены в разделе 8 «Порядок работы» документа «Стенды универсальные коллиматорные ВЕГА УКС. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 2482 от 26.11.2018.
ТУ 26.51.12-006-39031867-2021 «Стенды универсальные коллиматорные ВЕГА УКС. Групповые технические условия».
| Зарегистрировано поверок | 14 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
