| Номер в госреестре | 85467-22 |
| Наименование СИ | Трансформаторы тока измерительные |
| Обозначение типа СИ | MAK-ru |
| Изготовитель | Общество с ограниченной ответственностью "ЭЛЕРОН про" (ООО "ЭЛЕРОН про"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 28.04.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока измерительные МАК-ru (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформатор состоит из тороидального магнитопровода, на который намотана вторичная обмотка. Первичной обмоткой трансформатора служит кабельный или шинный ввод низковольтных распределительных щитов.
Трансформаторы имеют ряд модификаций, отличающихся категорией размещения, принципом конструкции, видом изоляции, количеством вторичных обмоток, назначением вторичных обмоток, классами точности, значениями первичного и вторичного токов обмотки, номинальной нагрузкой, габаритными размерами, массой.
На корпус трансформаторов нанесены технические данные.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер, в виде цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр трансформаторов, наносится на корпус методом лазерной гравировки.

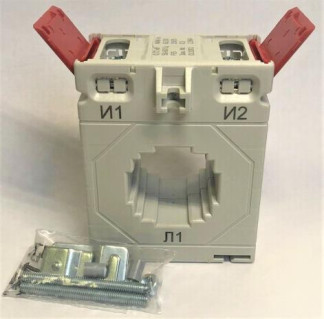

Общий вид трансформаторов и схема пломбировки представлены на рисунках 1 и 2 соответственно.
MAK-ru 62/30 80/5, cl.1, 1,5VA, № 430.
-индивидуальный номер трансформатора;
- номинальная нагрузка, ВА;
- класс точности;
номинальный ток вторичной обмотки, А; номинальный ток первичной обмотки, А;
- размер шины, мм;
- ширина трансформатора, мм.
Рисунок 3 - Структура условного обозначения трансформаторов тока MAK-ru
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальный первичный ток трансформатора, А | 1; 2,5; 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 80 и соответствующие им десяти и стократные значения; 1200; 1600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка, С0Бф2 = 0,8, ВА | 3,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100 |
| Номинальная вторичная нагрузка, С0Бф2 = 1,0, ВА | 0,5; 1; 2; 2,5; 5 |
| Класс точности | 0,1; 0,2; 0,2S; 0,5; 0,5S; 1; 3; 5; 10; 5P; 10P |
| Номинальная частота напряжения сети, Гц | от 50 до 60 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений | 5, 10 |
| Номинальная предельная кратность вторичной обмотки, предназначенной для защиты | 5, 10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Класс изоляции при 120 °С макс. | Е |
| Испытательное напряжения частоты 50 Гц воздействия на изоляцию вторичной обмотки в течение 1 мин, кВ | 3 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +45 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 266 166 66 |
| Масса, кг, не более | 3 |
наносится на титульный лист паспорта типографским способом или методом наклейки, на табличку технических данных или на корпус трансформатора одним из перечисленных ниже методов:
- фотохимическим методом с рельефным изображением;
- методом термотрансферной маркировки;
- методом струйной маркировки;
- методом лазерной маркировки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока измерительный | MAK-ru | 1 шт. |
| Крепежные принадлежности | - | 1 шт. |
| Крепление для DIN-рейки | - | 1 шт.* |
| Паспорт | АТЕ.000.0001.00.000.00 ПС | 1 экз. |
| Руководство по эксплуатации | АТЕ.000.0001.00.000.00 РЭ | 1 экз.* |
| Декларация о соответствии | - | 1 экз.* |
| *поставляется по запросу | ||
приведены в разделе «Устройство и принцип действия» руководства по эксплуатации АТЕ.000.0001.00.000.00 РЭ.
ТУ 27.11.40-001-46885162-2021 Трансформаторы тока измерительные типа MAK-ru. Технические условия.
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
