| Номер в госреестре | 85468-22 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический теплоизолированный |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Акционерное общество "Трест Коксохиммонтаж" (АО "Трест КХМ"), г. Москва. |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-5000 (далее - резервуар) предназначен для измерения объема нефти, а также для её приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтью до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер наносится на обшивку резервуара и дублируется маркировочной табличкой (рисунок 1).
Резервуар РВС-5000 с заводским номером P1-ABJ63303 расположен по адресу: Сахалинская область, Береговой Комплекс Подготовки Чайво.

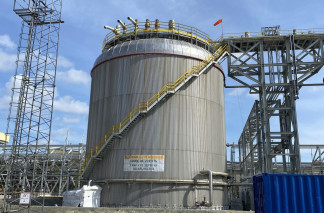

Общий вид резервуара РВС-5000 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 2 - Общий вид резервуара РВС-5000
Пломбирование резервуара РВС-5000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон вместимости, м3 | от 310 до 5000 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-5000 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
| Методика поверки | МП 1329-7-2021 | 1 шт. |
приведены в разделе 8 «Порядок работы» паспорта.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-5000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
