Тахеометры электронные GeoMax Zoom, 85469-22

Назначение

Тахеометры электронные GeoMax Zoom (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.

Описание

Принцип действия тахеометров основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала - «темно» или «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которых вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера составляет 658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии с межгосударственным стандартом ГОСТ IEC 60825-1-2013 «Безопасность лазерной аппаратуры».

Конструктивно тахеометры выполнены в виде моноблока. Тахеометры выпускаются в двух модификациях GeoMax Zoom 95 и GeoMax Zoom 75, оснащенные сервоприводом и имеющие автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме (доступно только для GeoMax Zoom 95), функцию целеуказания.

У тахеометров на передней и задней (опционально) панелях расположены цветные сенсорные жидкокристаллические дисплеи с кнопками управления. Для работы в сумерках имеется подсветка дисплея, клавиатуры и сетки нитей. На боковых панелях расположены: аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом до 8 Гбайт, USB-порт для подключения внешних устройств, наводящие винты управления приводом для точного наведения на цель, винт фокусировки.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD и впоследствии могут быть переданы на внешние устройства. Также тахеометры оснащены портом RS232 для подключения к персональному компьютеру, управления тахеометром электронным, внешнего питания.

Тахеометры GeoMax Zoom 95 и GeoMax Zoom 75 выпускаются в шести исполнениях каждый, которые различаются погрешностью измерений углов и диапазоном измерения расстояний в диффузном режиме.

В нижней части тахеометров расположен встроенный лазерный отвес.

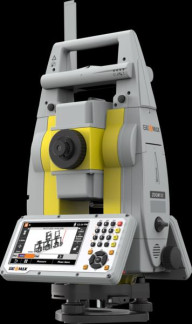

Общий вид тахеометров с указанием места нанесения знака утверждения типа приведен на рисунке 1.

Нанесение знака поверки на тахеометры не предусмотрено.

Заводской номер тахеометров размещается на корпусе приборов в числовом формате в виде наклейки типографским способом.

Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

Программное обеспечение

Программное обеспечение (далее - ПО) осуществляющее взаимодействие узлов тахеометров, сохранение и экспорт измеренных величин и импорт исходящих данных используется в двух вариантах встроенное «X-Pad Field Survey» и устанавливаемое на полевой контроллер «X-PAD Ultimate Survey». ПО «X-PAD Fusion», устанавливаемое на ПК, предназначено для визуализации полученных данных, импорта и экспорта данных, а также обработки данных съёмки. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.

Технические характеристики

Значение характеристики для модификаций

1)

GeoMax Zoom для исполнений

GeoMax Zoom для исполнений

Наименование характеристики

5

о

5

С '

5

о

5

9

2

о

5

9

2

о

5

7

5

5

<

5

г-

2

5

<

5

г-

5

5

<

5

9

2

5

<

5

9

о

5

С '

о

5

9

5

<

5

г-

5

<

5

9

Пределы допускаемой абсолютной погрешности измерений расстояний, мм

отражательный режим на одну призму

отражательный режим на три призмы

режим увеличенной дальности на одну призму диффузный режим

±(2+2,0^10-6 •L)

±(1+1,510-6 • L) 4) ±(1+1,510-6 • L) 4) ±(5+2,0^0-6^) 4)

±(2+2,0^10-6 •L) 4) 5) ±(4+2,0-10-6 •l) 4) 6)

4)

Значение характеристики для модификаций

1)

GeoMax Zoom для исполнений

GeoMax Zoom для исполнений

(N

О

С '

(N

О

On

<N

in

<

in

r-

<N

in

<

in

C\

1П

1П

<

1П

Г-

in

in

<

in

C\

о

С '

о

С '

о

On

О

On

in

<

in

r-

in

<

in

C\

Наименование

характеристики

Увеличение зрительной трубы, крат, не менее_

30

40

1°30'

1,7

±4

6

7,4

от 11,5 до 13,5

от -20 до +50

226

214

328

5,3

Диаметр входного зрачка, мм, не менее

Угловое поле зрения зрительной трубы, не менее_

Наименьшее расстояние визирования, м, не менее

Диапазон компенсации компенсатора, минута_

Цена деления круглого установочного уровня, минута /2 мм_

Напряжение питания постоянного тока, В:

внутренний аккумулятор внешний источник питания

Диапазон рабочих температур, °С

Габаритные размеры, мм, не более длина ширина высота

Масса без аккумулятора и трегера, кг, не более

Знак утверждения типа

наносится на боковую панель тахеометров в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.

Таблица 4 - Комплектность тахеометров

Сведения о методах измерений

приведены в приложении 4 документа «Тахеометры электронные GeoMax Zoom. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»

Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений единицы плоского угла»

Техническая документация изготовителя GeoMax AG, Швейцария
