| Номер в госреестре | 85474-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГД10(5+5) |
| Изготовитель | Общество с ограниченной ответственностью "ОРМЗ-АЗС" (ООО "ОРМЗ-АЗС"), Московская обл., г. Протвино |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГД10(5+5) (далее - резервуар) предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуар представляет собой горизонтальный цилиндрический сварной стальной сосуд, оборудованный приемо-раздаточными патрубками и технологическими люками. Расположение резервуара подземное.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара нанесен аэрографическим способом на горловину резервуара и типографским способом в паспорт.
Резервуар РГД10(5+5) заводской № 1811 расположен: г. Ростов-на-Дону, ул. Доватора, д. 158/8, АО «РН-Ростовнефтепродукт», Ростовская нефтебаза.

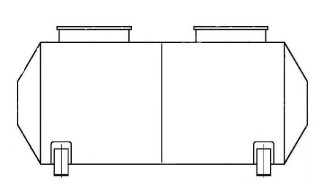

Общий вид (Эскиз) резервуара представлен на рисунке 1.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Номинальная вместимость секции № 1, м3 | 5 |
| Номинальная вместимость секции № 2, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГД10(5+5) | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в пункте 7 паспорта.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГД10(5+5)
Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
