| Номер в госреестре | 85479-22 |
| Наименование СИ | Установка вакуумметрическая эталонная 2-го разряда |
| Обозначение типа СИ | УВЭ-СК-1 |
| Изготовитель | Общество с ограниченной ответственностью "НПП "Системы контроля" (ООО "НПП "Системы контроля"), г. Пермь |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка вакуумметрическая эталонная 2-го разряда УВЭ-СК-1 (далее по тексту -установка) предназначена для воспроизведения и измерений абсолютного давления в диапазоне от 1-10-5 до 1-105 Па при поверке и калибровке средств измерений абсолютного давления и вакуума.
Установка представляет собой вакуумную откачную систему с измерительной камерой, на которой установлены эталонные вакуумметры - ионизационный AIGX-S в комплекте с контроллером Мерадат-М16М6 и мембранно-емкостные Baratron 626А с верхними пределами измерений 1-102 Па и 1-105 Па в комплекте с вольтметром универсальным В7-78/1.
Конструктивно установка выполнена в общем металлическом передвижном корпусе. В состав установки входят:
- камера измерительная, к которой присоединяются эталонные и поверяемые средства измерений низкого абсолютного давления;
- насос форвакуумный для создания и поддержания низкого абсолютного давления в диапазоне от Ы01 до 1-105 Па;
- насос высоковакуумный турбомолекулярный для создания и поддержания низкого абсолютного давления в диапазоне от 1-10-6 до Ы01 Па;
- эталонные вакуумметры для поверки и калибровки средств измерений низкого абсолютного давления в диапазоне от Ы0-5 до Ы05 Па;
- высокоточный натекатель и клапаны для регулирования давления в измерительной камере;
- стойка управления;
- стойка под калибруемые или поверяемые вакуумметры;
- вакуумная арматура.
Управление клапанами и высоковакуумным затвором происходит при помощи пневматической системы.
Принцип действия установки основан на непосредственном измерении абсолютного давления вакуумметрами, входящими в состав установки: вакуумметром ионизационным AIGX-S (в поддиапазоне от 1-10-5 до 1-10-1 Па), двумя мембранно-емкостными вакуумметрами Baratron 626А (в поддиапазонах от 1-10-1 до 1-102 Па и от 1-102 до 1-105 Па), создаваемого форвакуумным и высоковакуумным турбомолекулярным насосами в измерительной камере. Регулирование давления в камере установки осуществляется при помощи вакуумных клапанов и натекателя.
Пломбировка корпуса установки не предусмотрена.
Знак поверки наносится на свидетельство о поверке (в случае его оформления) и/или в паспорт. Заводской номер 01 нанесен на корпус установки методом наклейки.
Общий вид установки представлен на рисунке 1.
Место нанесения знака утверждения типа

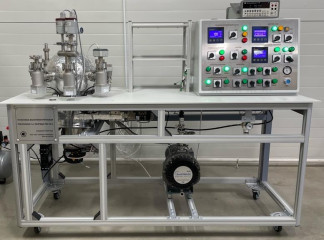

Рисунок 1 - Общий вид установки вакуумметрической эталонной 2-го разряда УВЭ-СК-1
Установка имеет программное обеспечение (ПО), которое является неотъемлемой её частью. ПО выполняет функции сбора, обработки и отображения результатов измерений. Влияние ПО установки учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | M16M6 |
| Номер версии (идентификационный номер) ПО, не ниже | 3832 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений и воспроизведения абсолютного давления, Па | от 1-10-5 до 1-105 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, % - в поддиапазоне от 110-5 до 110-1 Па - в поддиапазонах от 1-10-1 до 1-102 Па и от 1-102 до 1-105 Па | ±15 ±5 |
| Остаточное давление, Па, не более | 2-10-6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВ-А, не более | 3,5 |
| Габаритные размеры, мм, не более | |
| - длина | 1750 |
| - ширина | 650 |
| - высота | 1450 |
| Масса, кг, не более | 300 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Наработка на отказ, ч | 10000 |
| Срок службы, лет | 10 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Установка | УВЭ-СК-1 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Комплект запасных частей и принадлежностей | - | 1 компл. |
приведены в руководстве по эксплуатации, в разделе «Описание и работа».
ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 • 10-8-1 • 103 Па» Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па, утвержденная Приказом Росстандарта от 06.12.2019 г. № 2900 Техническая документация ООО «Системы контроля», г. Пермь
Правообладатель
Общество с ограниченной ответственностью «НПП «Системы контроля»
(ООО «НПП «Системы контроля»)
ИНН 5903022533
Адрес: 614031, г. Пермь, ул. Докучаева, д. 31а Телефон: (342) 213-99-49 Web-сайт: www.termodat.ru E-mail: mail@termodat.ru
