| Номер в госреестре | 85480-22 |
| Наименование СИ | Датчики температуры наружного воздуха |
| Обозначение типа СИ | ДТНВ-3 |
| Изготовитель | Общество с ограниченной ответственностью "Инфотэкс Автоматика Телемеханика" (ООО "Инфотэкс АТ"), г. Екатеринбург |
| Год регистрации | 2022 |
| Срок свидетельства | 04.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры наружного воздуха ДТНВ-3 (далее - датчики ДТНВ-3) предназначены для измерений температуры окружающего воздуха и передачи информации на устройства типа КТСМ и КДСТ.
Принцип действия датчиков ДТНВ-3 основан на измерении температуры термочувствительным элементом и преобразовании измеренного значения микроконтроллером в цифровой сигнал для дальнейшей передачи. Результат измерения температуры по последовательному интерфейсу передается на оборудование, в составе которого применяются датчики ДТНВ-3 (устройства типа КТСМ и КДСТ), для отображения и дальнейшего использования.
Датчики ДТНВ-3 состоят из печатной платы с термочувствительным элементом, микроконтроллером и разъёмом для подключения кабеля, размещёнными в герметичном корпусе из алюминиевого сплава цилиндрической формы. Внутреннее пространство датчиков заполнено термопроводящим составом.
Датчики ДТНВ-3 размещаются снаружи помещения в соответствии с эксплуатационной документацией. В зависимости от места применения измеренное датчиком ДТНВ-3 значение температуры окружающего воздуха по последовательному интерфейсу передаётся для отображения и передачи на вышестоящий уровень системы мониторинга в следующие устройства:
- комплекс КТСМ-02 через блок ПК-05 (входит в состав КТСМ-02);
- комплекс КТСМ-03 через блок БСС (входит в состав КТСМ-03);
- контроллер КДСТ через блок БГР.
Датчики ДТНВ-3 являются неразборными и неремонтопригодными.
Конструкцией не предусмотрено нанесение знака поверки на датчики ДТНВ-3.

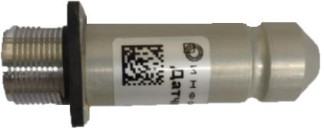

Общий вид датчиков ДТНВ-3 с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид датчика ДТНВ-3 с указанием места нанесения знака утверждения типа и заводского номера
Пломбирование не предусмотрено.
Заводской номер имеет цифровой формат и наносится на самоклеящийся шильдик методом печати или иным пригодным способом, обеспечивающий идентификацию каждого экземпляра датчика, возможность прочтения и сохранность номера в процессе эксплуатации. Знак утверждения типа наносятся на самоклеящийся шильдик методом печати.
В датчиках ДТНВ-3 применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую и метрологически не значимую части.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий» по Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | dtnv3 v4m1 0.bin |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики приведены в таблицах 2,
3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры окружающего воздуха,°С | от -60 до +55 |
| Пределы допускаемой абсолютной погрешности измерения температуры окружающего воздуха,°С | ±2 |
Лист № 3 Всего листов 6
| Наименование характеристики | Значение |
| Напряжение питания, В | от +3,5 до +5,5 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Масса, кг, не более | 0,05 |
| Габаритные размеры, мм, не более | |
| - ширина | 25 |
| - высота | 65 |
| - глубина | 25 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -60 до +55 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| - относительная влажность при температуре 25 °С, %, не более | 98 |
| Средняя наработка на отказ, ч | 75 000 |
| Средний срок службы, лет | 10 |
наносится на шильдик, размещенный на корпусе средства измерений, а также на титульный лист этикетки типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры наружного воздуха ДТНВ-3 | ИН7.358.970 | 1 шт. |
| Руководство по эксплуатации | ИН7.358.970 РЭ | 1 экз.* |
| Этикетка | ИН7.358.970 ЭТ | 1 экз. |
| * В один адрес, или по заказу, или в электронном виде на усмотрение заказчика | ||
приведены в 1.4 Руководства по эксплуатации ИН7.358.970 РЭ «Датчики температуры наружного воздуха ДТНВ-3».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 34012-2016 Аппаратура железнодорожной автоматики и телемеханики. Общие технические требования
ТУ 3185-032-59282442-2021 Датчики температуры наружного воздуха ДТНВ-3. Технические условия
