| Номер в госреестре | 85486-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-II |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-II (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока. Напряжение первичной обмотки трансформатора напряжения создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение, пропорциональное первичному.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-II с заводскими номерами 3399, 3401, 3454, 3441, 3395, 3442.
Заводские номера нанесены на шильдик трансформаторов напряжения методом холодной штамповки.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством.

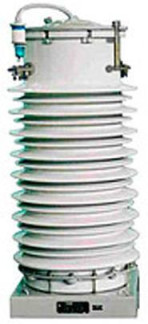

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | ||
| 3395, 3399, 3401, 3441, 3442, 3454 | |||
| Номинальное напряжение первичной обмотки, кВ | 110:V3 | ||
| Номинальное напряжение вторичной обмотки, В | 100:V3 | ||
| Номинальное напряжение вторичной дополнительной обмотки, В | 100 | ||
| Номинальная частота, Гц | 50 | ||
| Класс точности основной вторичной обмотки по ГОСТ 19832015 | 0,5 | 1,0 | 3,0 |
| Номинальная мощность основной вторичной обмотки, В А | 400 | 600 | 1200 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | В соответствии с ГОСТ 1983-2015 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 3395, 3399, 3401, 3441, 3442, 3454) | НКФ-110-II | 6 шт. |
| Паспорт | - | 6 шт. |
Приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-110-II
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
