| Номер в госреестре | 85487-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б |
| Изготовитель | Общество с Ограниченной Ответственностью Научно - Производственное Предприятие "Итран" (ООО НПП "ИТРАН"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110Б (далее - ТТ) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 110 кВ при частоте 50 Гц. Выводы первичной обмотки расположены на верхней части ТТ. Первичная обмотка ТТ состоит из двух секций, переключением которых достигается изменение коэффициента трансформации. Выводы вторичной обмотки расположены на цоколе ТТ и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи. Вторичные обмотки намотаны каждая на индивидуальном тороидальном сердечнике из холоднокатаной электротехнической стали. Обе обмотки, которые содержат в себе трансформаторы тока ТФЗМ 110Б, изолированы друг от друга при помощи бумажномасляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.
Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М -маслонаполненный, 110 - напряжение в киловольтах, Б - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 110Б с заводскими номерами: 465, 469, 480, 488, 489, 494, 497, 498, 514, 515, 517, 518, 525, 528, 529, 530, 532, 533, 535, 536, 537, 538, 539, 540.
Заводские номера нанесены на шильдик трансформаторов тока методом холодной штамповки.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством.
В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования. Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

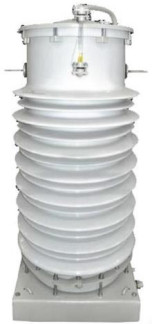

Рисунок 1 - Общий вид трансформатора тока ТФЗМ 110Б
отсутствует.
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальное напряжение, кВ | 110 | |
| Номинальный первичный ток, А | 600 | 300 |
| Номинальный вторичный ток, А | 5 | |
| Класс точности вторичной обмотки (измерение) по ГОСТ 7746-2015 | 0,5 | 1 |
| Класс точности вторичной обмотки (защита) по ГОСТ 7746-2015 | 10Р | |
| Номинальная вторичная нагрузка вторичной обмотки (измерение), ВА | 30 | |
| Номинальная вторичная нагрузка вторичной обмотки (защита), В А | 30, 20 | |
| Номинальная частота, Гц | 50 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | В соответствии с ГОСТ 7746-2015 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 465, 469, 480, 488, 489, 494, 497, 498, 514, 515, 517, 518, 525, 528, 529, 530, 532, 533, 535, 536, 537, 538, 539, 540.) | ТФЗМ 110Б | 24 шт. |
| Паспорт | - | 24 шт. |
Приведены в разделе 7 паспорта.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
