| Номер в госреестре | 85492-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | AB12 |
| Изготовитель | "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока AB12 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой однофазные трансформаторы опорного типа с литой изоляцией. Первичная и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и создает «корпус» трансформатора. Выводы первичной обмотки расположены на верхнем торце трансформаторов и выполнены в виде контактных площадок для подключения токоведущих шин. Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока AB12 зав. № 04593, 04594, 04595.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

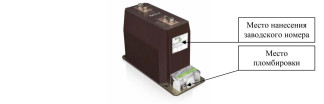

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Место
пломбировки
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 04593, 04594, 04595 | |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток Ьном, А | 200 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | AB12 | 1 шт. |
| Паспорт | AB12 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
