| Номер в госреестре | 85497-22 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный |
| Обозначение типа СИ | ТМСА 1.0 - 18.0 Б 105 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 18.0 Б 105 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн.
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн в частотной области методом ближней зоны с планарным сканированием. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.
Функционально и конструктивно комплекс состоит из:
- прецизионного четырехкоординатного Т-сканера ТМП 04П 4.1 х 3.1, предназначенного для пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи апертуры испытываемой антенны, где Р - плоскость поляризации;
- четырёхосевого контроллера управления сканером ТМС3104 в комплекте с проводным пультом дистанционного управления, предназначенного для управления работой сканера;
- блока синхронизации векторного анализатора цепей и контроллера управления сканером в процессе измерений ТМSU;
- лазерного дальномера с интегрированным интерфейсом диапазона (0,05 - 5) м DAE-10-050, предназначенного для измерений расстояния между объектом измерений и антенной-зондом;
- векторного анализатора цепей ZVA24 (далее - ВАЦ), предназначенного для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода ВАЦ на вход испытываемой антенны и излучаемый ею, принимаемый далее антенной-зондом и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на персональный компьютер (далее - ПЭВМ), где после его обработки получают значения нормируемых характеристик испытываемой антенны;
- комплекта антенн-зондов, предназначенных для использования при измерениях амплитудно-фазового распределения поля в ближней зоне;
- комплекта радиочастотных кабелей, предназначенных для коммутации функциональных узлов комплекса;
- ПЭВМ, применяемой для управления комплексом в процессе измерений, для обработки результатов измерений, их каталогизации и визуализации;
- программного обеспечения (далее - ПО), предназначенного для управления комплексом, сбора и обработки данных, их регистрации, визуализации и каталогизации результатов измерений;
- приборной стойки, предназначенной для размещения оборудования из состава комплекса;
- источника бесперебойного питания, предназначенного для обеспечения корректного завершения работы комплекса при нештатном отключении электропитания;
- рабочего места оператора.
Для уменьшения влияния отраженных сигналов на результаты измерений элементы сканера комплекса и помещения облицованы радиопоглощающим материалом типа «Штиль».

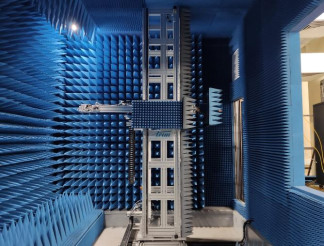

Общий вид комплекса приведен на рисунках 1 - 9.
Места размещения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 7.
Схема пломбировки от несанкционированного доступа, приведена на рисунке 9.
ПО комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик измеряемой антенны;
- представление радиотехнических характеристик измеряемой антенны в виде соответствующих графиков и диаграмм;
- хранение и каталогизация результатов измерений и значений радиотехнических характеристик измеряемой антенны.
ПО комплекса работает под управлением операционной системы Windows 10.
Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «MeasurementCenter» и «ProViLab».
Специализированное ПО «MeasurementCenter» предназначено для автоматизации работы комплекса, ручного управления положением каретки сканера, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.
Специализированное ПО «ProViLab» предназначено для обработки результатов измерений, их визуализации, каталогизации и хранения.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Иденти- фикаци- онные данные (призна ки) | Значение | |
| 1 | 2 | 3 |
| Иденти- фика- ционное наиме нование ПО | MeasurementCenter.exe | ProViLab.exe |
| 1 | 2 | 3 |
| Номер версии (иден- тифика- ционный номер) ПО | 1.4.0.10 | 1.1.3 |
| Цифро вой иденти фикатор ПО (кон трольная сумма испол няемого кода) | AF82660046963FEFEE1C84C7D2A45C70 (алгоритм MD5) | 4F3002831243A96C2AAD BE9D308CCA29 (алгоритм MD5) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГ ц | от 1 до 18 |
| Пределы допускаемой относительной погрешности измерений амплитудного распределения электромагнитного поля до относительного уровня (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудного распределения, дБ -10 дБ | ±0,3 |
| -20 дБ | ±0,4 |
| -30 дБ | ±0,8 |
| -40 дБ | ±1,2 |
| -45 дБ | ±1,8 |
| Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля при относительном уровне амплитудного распределения (динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудного распределения, ° -10 дБ | ±3 |
| -20 дБ | ±4 |
| Наименование характеристики | Значение |
| -30 дБ | ±5 |
| -40 дБ | ±8 |
| -45 дБ | ±13 |
| Пределы допускаемой относительной погрешности измерений отно- | |
| сительных уровней амплитудных диаграмм направленности до уров- | |
| ней (при динамическом диапазоне измеренного амплитудного распре- | |
| деления не менее 55 дБ и кроссполяризационной развязке антенны- | |
| зонда не менее 20 дБ) при относительных уровнях амплитудных диа- | |
| грамм, дБ | |
| -10 дБ | ±0,3 |
| -20 дБ | ±0,5 |
| -30 дБ | ±1,0 |
| -40 дБ | ±1,8 |
| -45 дБ | ±2,5 |
| Пределы допускаемой абсолютной погрешности измерений фазовых | |
| диаграмм направленности (при динамическом диапазоне измеренного | |
| амплитудного распределения не менее 55 дБ) при относительных | |
| уровнях амплитудных диаграмм, градус | |
| -10 дБ | ±4 |
| -20 дБ | ±5 |
| -30 дБ | ±7 |
| -40 дБ | ±12 |
| -45 дБ | ±18 |
| Пределы допускаемой относительной погрешности измерений коэф- | |
| фициента усиления антенны методом замещения при коэффициенте | |
| стоячей волны по напряжению испытываемой антенны не более 2 и | |
| погрешности измерений коэффициента усиления эталонной антен- | |
| ны, дБ | |
| 0,3 дБ | ±0,5 |
| 0,5 дБ | ±0,7 |
| 0,8 дБ | ±1,0 |
| 1,5 дБ | ±1,8 |
| 2,0 дБ | ±2,4 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Размер рабочей области сканирования, м, не менее | |
| длина | 4, 1 |
| высота | 3,1 |
| Сектор углов восстанавливаемых диаграмм направленности при пла | |
| нарном сканировании, не менее, ° | ±65 |
| Габаритные размеры сканера, мм, не более | |
| длина | 5100 |
| ширина | 1900 |
| высота | 3900 |
| Наименование характеристики | Значение |
| Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре +20 °С, %, не более атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
наносится на переднюю панель контроллера управления сканера в виде наклейки и типографским способом на титульный лист документа ТМСА 105.018.00Б РЭ «Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 18.0 Б 105. Руководство по эксплуатации».
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Заводской номер | Количество |
| Комплекс автоматизированный измерительновычислительный в составе: | ТМСА 1.0-18.0 Б 105 | 105 | 1 шт. |
| Прецизионный четырехкоординатный (X, Y, Z, P) Т-сканер, в комплекте с: - гибкими кабель-каналами; - фазостабильными СВЧ кабелями; - кабелями управления; - вращающимся СВЧ переходом на приводе P | ТМП 04П 4.1 х 3.1 | 0121105 С | 1 шт. |
| Комплект радиопоглощающего материала | Штиль-100.К20 Штиль-100.К45 Штиль-100.К10 Штиль-100.П5 | 3 м2 80 м2 10 м2 15 м2 | |
| Четырёхосевой контроллер управления сканером в комплекте с проводным пультом ДУ | ТМС3104 | 0121061 | 1 шт. |
| Блок синхронизации ВАЦ и контроллера управления сканером в процессе измерений | ТМSU | 0121001 | 1 шт. |
| Лазерный дальномер с интегрированным интерфейсом диапазона от 0,05 до 5 м | DAE-10-050 | 74050607 | 1 шт. |
| Векторный анализатор цепей диапазона частот от 10 МГц до 24 ГГ ц, 4 порта | R&S ZVA 24 | 100707 | 1 шт. |
| Комплект эталонных антенн-зондов: - антенна-зонд диапазона частот от 0,5 до1 ГГц - антенна-зонд диапазона частот от 1 до 2 ГГц - антенна-зонд диапазона частот от 2 до 4 ГГц - антенна-зонд диапазона частот от 4 до 8 ГГц - антенна-зонд диапазона частот от 8 до 18 ГГц | ТМАЗ 0.5-1 ТМАЗ 1-2 ТМАЗ 2-4 ТМАЗ 4-8 ТМАЗ 8-18 | 0121421 0121422 0121423 0121424 0121425 | 1 шт. |
| Наименование | Обозначение | Заводской номер | Количество |
| Источник бесперебойного питания с выходной мощностью 1500 ВА | SMT1500RMI2U | - | 1 шт. |
| Приборная стойка высотой 25U | - | - | 1 шт. |
| Комплект ПК (ПК, монитор, клавиатура, мышь, настольный ИБП 500VA, ОС Windows) | - | - | 1 шт. |
| Цветной лазерный принтер формата А4 | - | - | 1 шт. |
| Комплект кабелей связи, синхронизации и питания | - | - | 1 шт. |
| Программное обеспечение (управление комплекса; сбор, обработка, регистрация данных; визуализация и каталогизация результатов) на флэш накопителе | - | 1 шт. | |
| Паспорт | ТМСА 105.018.00Б ПС | - | 1 шт. |
| Руководство по эксплуатации | ТМСА 105.018.00Б РЭ | - | 1 шт. |
приведены в документе ТМСА 105.018.00Б РЭ «Комплекс автоматизированный измерительновычислительный ТМСА 1.0 - 18.0 Б 105. Руководство по эксплуатации», книга 1.
Приказ Росстандарта № 3383 от 30.12.2019 «Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 0 до 178,4 ГГц»;
Техническая документация изготовителя.
