| Номер в госреестре | 85504-22 |
| Наименование СИ | Система измерения наведенных токов многоканальная |
| Обозначение типа СИ | СИНТ-4/8(Р) |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерения наведенных токов многоканальная СИНТ-4/8(Р) (далее - система СИНТ-4/8(Р)) предназначена для измерений амплитудно-временных зависимостей однократных импульсных и периодических сигналов силы тока, наведенных в опасных цепях технических средств.
Принцип действия системы СИНТ-4/8(Р) основан на преобразовании с помощью резистивного элемента сигналов силы электрического тока, распространяющихся в опасных цепях, в сигналы электрического напряжения, которые для передачи по ВОЛС преобразуются в световой сигнал и обратно в электрический для дальнейшей регистрации и обработки с помощью осциллографического регистратора.
Система СИНТ-4/8(Р) состоит из следующих основных частей: первичные измерительные преобразователи тока ПИПТ, блок измерительный 4-х канальный БИ, комплект внутриобъектовых волоконно-оптических линий связи ВОЛС-10, комплект внешнеобъектовых волоконно-оптических линий связи ВОЛС-50, кабели радиочастотные соединительные, вставки-заземлители с заглушками.
Измерительный канал ИК сигналов силы тока образуют следующие элементы системы СИНТ-4/8(Р): один первичный измерительный преобразователь тока ПИПТ, один канал БИ, одна ВОЛС-10 и ВОЛС-50 и один кабель радиочастотный соединительный.
Первичный измерительный преобразователь тока ПИПТ представляет собой электронное устройство, состоящее из резистивного измерительного элемента номиналом порядка 1 Ом и электронных модулей, которые смонтированы в металлическом корпусе. На одной стороне корпуса ПИПТ имеется клемма для подключения вставки-заземлителя с заглушкой и разъемы для подключения к штатным соединителям кабельной сети опасной цепи, а на другом разъемы для подключения ВОЛС-10. При измерениях ПИПТ устанавливают в опасную цепь технического средства.
При воздействии на техническое средство импульсных и низкочастотных электромагнитных полей в первичной цепи ПИПТ через резистивный элемент протекает наведенный электрический ток. Измеряемые сигналы силы тока с резистивного элемента поступают на электронные модули ПИПТ, которые осуществляют их преобразование в световой сигнал для передачи по одному из каналов состыкованных ВОЛС-10 и ВОЛС-50 на БИ. По другому каналу состыкованных ВОЛС-10 и ВОЛС-50 осуществляется питание и управление ПИПТ от БИ.
Блок измерительный 4-х канальный БИ предназначен для приема световых информационных сигналов, переданных по состыкованным ВОЛС-10 и ВОЛС-50, и управления работой ПИПТ. В БИ осуществляется обратное преобразование световых сигналов, поступающих от ПИПТ в электрические, которые с помощью кабелей радиочастотных соединительных передаются для дальнейшей обработки на осциллографический регистратор. БИ имеет четыре независимых канала и обеспечивает одновременное подключение и работу четырех ПИПТ. Все каналы гальванически развязаны между собой и функционально эквивалентны.
Общий вид системы СИНТ-4/8(Р) с обозначением места нанесения маркировки представлен на рисунке 1.
Пломбирование не предусмотрено.
Конструкцией предусмотрено нанесение заводского номера на следующие составные части изделия: на верхнюю часть каждого первичного измерительного преобразователя тока ПИПТ №01 - №08, на лицевую панель блока измерительного 4-х канального БИ.
Знак поверки наносится на верхнюю сторону блока измерительного 4-х канального БИ.

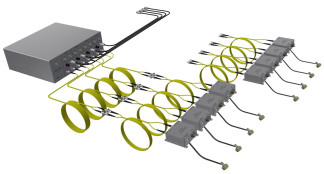

Рисунок 1 - Общий вид системы измерения наведенных токов многоканальные СИНТ-4/8(Р) с
обозначением места нанесения маркировки
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых значений сигналов силы тока, А - первый поддиапазон - второй поддиапазон - третий поддиапазон | ±(от 5,0 10-4 до 1,0 10-1) ±(от 5,0 10-4 до 4,0 10-3) ±(от 4,0 10-3 до 2,0 10-2) ±(от 2,0 10-2 до 1,0 10-1) |
| Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды*, нс, не более | 5 |
| Постоянная времени спада переходной характеристики по уровню 0,37 от установившегося значения амплитуды, мкс, не менее | 200 |
| Пределы приведенной относительной погрешности измерений значений сигналов силы тока, % | ±20 |
| * Определяется для каждого измерительного канала ИК | |
| Наименование характеристики | Значение |
| Количество измерительных каналов на основе ПИПТ, шт | 8 |
| Диапазон амплитуд выходного напряжения блока измерительного 4-х канального БИ, В | ±(от 0,05 до 1,50) |
| Входное сопротивление ПИПТ, Ом | от 0,95 до 1,05 |
| Входное сопротивление подключаемого осциллографического регистратора, Ом | от 48 до 52 |
| Электропитание БИ: - сеть переменного тока, напряжение, В - частота, Гц | от 198 до 242 от 49 до 51 |
| Время непрерывной работы, час, не менее | 8 |
| Габаритные размеры, длинахширинахвысота, мм, не более: - ПИПТ - БИ - катушка для намотки ВОЛС | 110x100x60 500x400x150 250x200x310 |
| Масса, кг, не более: - ПИПТ - БИ | О, о, ^ осТ |
| Условия эксплуатации: - температура окружающей среды а) ПИПТ б) БИ - относительная влажность при +25 °С, %, не более - атмосферное давление, кПа | от + 5 °С до + 45 °С от + 5 °С до + 35 °С 80 от 84 до 106 |
| Примечания 1 Система одновременно обеспечивает работу 4-х измерительных каналов ИК. 2 В состав измерительного канала ИК сигналов силы тока входят: один первичный измерительный преобразователь тока ПИПТ, один канал БИ, одна ВОЛС-10 и ВОЛС-50 и один кабель радиочастотный соединительный | |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Первичный измерительный преобразователь тока ПИПТ | КВФШ.411519.012 | 8 шт. |
| Блок измерительный 4-х канальный БИ | КВФШ.468150.001 | 1 шт. |
| Комплект внутриобъектовых волоконнооптических линий связи, включающий внутриобъектовые волоконно-оптические линии связи ВОЛС-10 | КВФШ.203729.015 КВФШ.203729.014 | 1 шт. 8 шт. |
| Комплект внешнеобъектовых волоконнооптических линий связи, включающий внешнеобъектовые волоконно-оптические линии связи ВОЛС-50 с оптическими соединителями | КВФШ.203729.017 КВФШ.203729.016 | 1 шт. 4 шт. |
| Кабель радиочастотный соединительный | КВФШ.685661.013 | 4 шт. |
| Наименование | Обозначение | Количество |
| Вставка-заземлитель | КВФШ.685549.001 | 8 шт. |
| Заглушка | КВФШ.305364.001 | 8 шт. |
| Формуляр | КВФШ.468165.021 ФО | 1 экз. |
| Руководство по эксплуатации | КВФШ.468165.021 РЭ | 1 экз. |
| Упаковка | - | 1 шт. |
приведены в руководстве по эксплуатации. Система измерения наведенных токов многоканальная СИНТ-4/8(Р). КВФШ.468165.021 РЭ. Раздел 3.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.644-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. №3463 Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения.
Технические условия КВФШ.468165.021 ТУ. Система измерения наведенных токов многоканальная СИНТ-4/8(Р).
