| Номер в госреестре | 85506-22 |
| Наименование СИ | Приборы комбинированные для измерения сигналов рельсовых цепей |
| Обозначение типа СИ | ПК-РЦ-Мини |
| Изготовитель | Общество с ограниченной ответственностью "Научно производственная фирма "КОМАГ-Б" (ООО "НПФ "КОМАГ-Б"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 04.05.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы комбинированные для измерения сигналов рельсовых цепей ПК-РЦ-Мини (далее по тексту - приборы) предназначены для измерений напряжения и силы постоянного тока, напряжения, силы и частоты переменного тока, интервалов времени между импульсами сигналов с кодоимпульсной манипуляцией.
Принцип действия приборов основан на цифровой обработке преобразованных в цифровую форму аналоговых входных сигналов.
Приборы содержат изолированный измерительный канал с аналоговыми входными устройствами, аналого-цифровым преобразователем (АЦП) и сигнальный микропроцессор. Микропроцессор обрабатывает сигналы измерительного канала, формируя массив данных для передачи на графический дисплей.
Основное применение приборов: измерение параметров электрических сигналов при техническом обслуживании и ремонте систем автоматики, телемеханики, электропитания на железной дороге и метрополитене, на открытом воздухе и в помещении.
Приборы могут функционировать в режимах мультиметра, измерителя стандартных сигналов рельсовых цепей (РЦ), анализатора спектра.
В режиме мультиметра приборы измеряют напряжение и силу постоянного и переменного тока. Измерения силы тока производится как непосредственно приборами, так и с помощью внешних токовых клещей или индуктивных датчиков тока. Результаты измерений отображаются на дисплее в буквенно-цифровой форме.
В режиме измерителя стандартных сигналов РЦ выполняются автоматические измерения параметров сигналов сложной формы с амплитудной (ТРЦ), частотной (КРЛ), фазоразностной (АЛСЕН) и кодоимпульсной (АЛСН, САО) манипуляцией, декодирование этих сигналов и представление их в виде таблиц и диаграмм.
В режиме анализатора спектра с помощью алгоритмов быстрого преобразования Фурье (БПФ) приборы определяют частоту и среднеквадратические значения напряжения и силы тока спектральных составляющих сигнала. При этом результаты представлены в форме таблицы численных значений.
Управление приборами осуществляется с помощью функциональных клавиш и системы меню.
Для связи с внешними устройствами приборы имеют интерфейс USB.
Основные узлы приборов: плата делителей, плата контроллера, плата клавиатуры, отсек аккумуляторный, дисплей.
Конструктивно приборы выполнены в малогабаритном герметичном пластиковом корпусе, на лицевой панели которого расположены графический жидкокристаллический OLED-дисплей с кнопками управления.
Соединители измерительных кабелей и порт USB расположены на боковой стенке
корпуса.
Питание приборов осуществляется от размещенной в нижней части корпуса аккумуляторной батареи или от сети переменного тока.

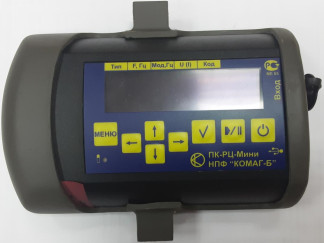

Общий вид приборов представлен на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям приборов пломбируется крепежный винт левой боковой стенки прибора.
Нанесение знака поверки на приборы не предусмотрено.
Место нанесения заводских (серийных) номеров - на нижней панели корпуса; способ нанесения - лазерная печать на самоклеящейся бумаге; формат - цифровой код, состоящий из арабских цифр.
Приборы функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики приборов в режиме мультиметра
| Измеряемая величина | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| Напряжение переменного тока, среднеквадратическое значение, В | ||
| Синусоидальное напряжение | от 3 -10"3 до 400 | ±(0,01-ии+3-10-4) |
| Напряжение сложной формы | ±(0,02-ии+3-10"4) | |
| С фазоразностной манипуляцией (АЛСЕН) | ||
| С частотной манипуляцией (КРЛ) | ||
| С амплитудной манипуляцией (ТРЦ) 11 | отЗ-10'3 до 250 | -0,042-ии±(0,02-ии+3 • 10'4) |
| Напряжения несущего сигнала с кодоимпульсной манипуляцией (АЛСН и САО) | от 0,1 до 400,0 | ±0,015-ии |
| Напряжение токовых клещей | от 0,01 до 2,00 | ±(0,01-ии+3-10-4) |
| Напряжение постоянного тока, В | ||
| Напряжение | от +0,01 до +600,00 от -0,01 до -600,00 | ±(0,01-ии+5-10"4) |
| Напряжение токовых клещей | от +0,01 до +2,00 от -0,01 до -2,00 | ±(0,01-ии+5-10"4) |
| Сила тока, А | ||
| Среднеквадратическое значение силы переменного тока, измерение шунтом | от 0,005 до 10,000 | ±(0,03-1и+5-10"4) |
| Среднеквадратическое значение силы переменного тока, измерение индуктивным методом | от 0,1 до 20,0 | ±0,05-1и |
| Сила постоянного тока | от +0,1 до +10,0 от-0,1 до-10,0 | ±0,05-1и |
| Примечания ии - измеренное значение напряжения, В; 1и - измеренное значение силы тока, А; ^ - измерения производятся без учета гармоник, выходящих за полосу частот 25 Гц. Погрешность дана с учетом методической погрешности (минус 4,2 %), вызванной ограничением полосы пропускания измерительного канала; АЛСЕН, КРЛ, ТРЦ, АЛСН, САО - обозначения видов сигналов телемеханики в железнодорожной документации | ||
Таблица 3 - Метрологические характеристики сигналов рельсовых цепей (РЦ)_
приборов в режиме измерителя стандартных
Измеряемая величина
Диапазон
измерений
Пределы допускаемой основной абсолютной погрешности измерений
Частота напряжения и силы тока синусоидальной и сложной формы, Г ц
- менее 0,15 В или 0,1 А
- более 0,15 В или 0,1 А
от 6 до 7995
±0,5
±0,1
от 20 до 30 от 45 до 55 от 70 до 80
Частота напряжения несущего сигнала кодоимпульсной манипуляции (АЛСН), Гц
±0,5
Частота напряжения несущего сигнала кодоимпульсной манипуляции (САО), Гц
от 265 до 285
±0,3
Временной интервал в режиме кодоимпульсной манипуляции (АЛСН), с
- частота несущего сигнала 25 Г ц;
- частота несущего сигнала более 25 Гц
±6-10-3
±3-10-3
±6-10-3
от 0,1 до 1,0 от 0,1 до 1,0 св. 1,0 до 2,2
Частота напряжения несущего сигнала, фазоразностной манипуляции (АЛСЕН), Гц
от 171 до 178
±0,5
| от 417 | до | 423 |
| от 422 | до | 428 |
| от 472 | до | 478 |
| от 477 | до | 483 |
| от 572 | до | 578 |
| от 577 | до | 583 |
| от 717 | до | 723 |
| 2 2 7 т о | до | 723 |
| от 772 | до | 778 |
| от 777 | до | 783 |
| 7 4 5 4 т о | до | 4553 |
| 7 9 9 4 т о | до | 5003 |
| 7 4 5 5 т о | до | 5553 |
±0,5 при напряжении менее 0,15 В;
±0,3 при напряжении более 0,15 В
Частота напряжения несущего сигнала, амплитудная манипуляция (ТРЦ), Гц
Частота модуляции сигнала ТРЦ, Гц
от 6 до 14
±0,5
от 472 до 478 от 572 до 578 от 622 до 628 от 672 до 678 от 722 до 728 от 772 до 778 от 822 до 828 от 872 до 878 от 922 до 928
±0,5 при напряжении менее 0,15 В;
±0,3 при напряжении более 0,15 В
Частота напряжения несущего сигнала, частотная манипуляция (КРЛ), Гц
от +6 до +14 от -6 до -14
Частота девиации сигнала КРЛ, Гц
±0,5
| Измеряемая величина | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| Напряжение переменного тока, В | от 340-3 до 400 | ±(0,0№+3-10-4) |
| Сила переменного тока, А | от 0,01 до 10,00 | ±(0,03-1и+5-10-4) |
| Частота переменного тока, Гц | от 6,0 до 7995,0 | ±0,15 |
| Примечания Ии - измеренное значение напряжения, В; 1и - измеренное значение силы тока, А | ||
Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха и относительной влажности воздуха в рабочих условиях измерений не более половины предела допускаемой основной погрешности измерений.
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230 |
| - частота переменного тока, Гц | 50 |
| - напряжение постоянного тока, В | 2,4 |
| Габаритные размеры (длинахширинахвысота), мм | 150x100x40 |
| Масса, кг | 0,3 |
| Нормальные условия измерений: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -40 до +50 90 при +30 °С |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 35 000 |
Знак утверждения типа наносится
на титульные листы руководства по эксплуатации и формуляра типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор комбинированный для измерений сигналов рельсовых цепей ПК-РЦ-Мини | РКУН.33.00.00.000 | 1 шт. |
| Аккумуляторная батарея (в составе прибора) | - | 1 шт. |
| Адаптер переменного тока 5 В/1,5 А | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Кабель для измерения напряжения | РКУН.33.05.00.000 | 1 шт. |
| Кабель для измерения силы тока | РКУН.33.06.00.000 | 1 шт. |
| Кабель для индуктивного датчика | РКУН.33.07.00.000 | 1 шт. 1) |
| Датчик индуктивный | РАДЮ.467721.000 | 2 шт. 1) |
| Наименование | Обозначение | Количество |
| Кабель токовых клещей | РКУН.33.08.00.000 | 1 шт. 1) |
| Руководство по эксплуатации | РКУН.33.00.00.000 РЭ | 1 экз. |
| Руководство пользователя | РКУН.33.00.00.000 РП | 1 экз. |
| Формуляр | РКУН.33.00.00.000 ФО | 1 экз. |
| Примечание - 1) по заказу | ||
приведены в руководстве по эксплуатации РКУН.33.00.00.000 РЭ в разделе 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к приборам комбинированным для измерения сигналов рельсовых цепей ПК-РЦ-Мини
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до
2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ТУ 4221-003-29279945-21 «Приборы комбинированные для измерений сигналов рельсовых цепей ПК-РЦ-Мини. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Научно-производственная фирма «КОМАГ-Б» (ООО «НПФ «КОМАГ-Б»)
Место нахождения и адрес юридического лица: 115201, г. Москва, ул. Котляковская, д. 3, стр. 14
Адрес деятельности: 115054, г. Москва, ул. Щипок, д. 22, стр. 4 ИНН 7724184852
