| Номер в госреестре | 85512-22 |
| Наименование СИ | Установка акустическая поверочная |
| Обозначение типа СИ | УАП-01 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка акустическая поверочная УАП-01 (далее - установка) предназначена для воспроизведения и измерений звукового давления и электрического напряжения переменного тока при проведении поверки и калибровки акустических средств измерений.
Принцип действия установки основан на преобразовании звукового давления первичными измерительными акустическими преобразователями (измерительными микрофонами) в электрическое напряжение переменного тока и измерении его параметров мультиметром и измерителем нелинейных искажений. Воспроизведение звукового давления с заданным уровнем осуществляется в камере малого объёма (КМО) акустического калибратора встроенным излучателем. Синусоидальный электрический сигнал на вход излучателя подаётся от генератора, встроенного в акустический калибратор. Уровень звукового давления (УЗД) задается переключателем уровня. Стабилизация УЗД осуществляется за счёт обратной связи с использованием контрольного микрофона, размещенного в КМО.
Установка состоит из:
- измерительной подсистемы, включающей микрофоны 40AG (регистрационный номер 35342-07 в Федеральном информационном фонде, далее - рег. №) и 40EH, мультиметр цифровой 34401А (рег. № 54848-13), преобразователь напряжения измерительный цифровой ЭКОФИЗИКА-110А (рег. № 73243-18), измеритель нелинейных искажений АКИП-4501 (рег. № 68366-17);
- подсистемы воспроизведения, включающей калибратор акустический 4231 (рег. № 67480-17), генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10), генератор сигналов произвольной формы 33220А (рег. № 62209-15) и электростатические актюаторы с источником питания.
Установка соответствует требованиям к рабочему эталону «ИЗЛУЧАТЕЛЬ ЗВУКА» и «ПРИЁМНИК ЗВУКА» по Приказу Росстандарта № 2537 от 30 ноября 2018 г. и может применяться при проведении поверки и калибровки измерительных микрофонов, акустических калибраторов, шумомеров. Установка позволяет в автоматизированном режиме осуществлять поверку определенных типов шумомеров в соответствии с установленной версией программного обеспечения (ПО).

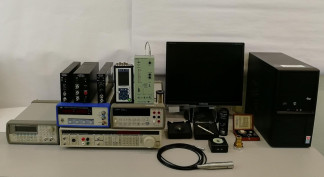

Общий вид установки с указанием места пломбировки (МП) от несанкционированного доступа представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Для управления режимами работы установки и обработки измерительных сигналов применяется внутреннее (встроенное) ПО, которое установлено при изготовлении установки и не имеет возможности считывания.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EcophysikaTesting |
| Номер версии (идентификационный номер) ПО | не ниже ver. 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики измерительной подсистемы
| Наименование характеристики | Значение |
| Измерение звукового давления в КМО акустического калибратора/пистонфона | |
| Диапазон измерений УЗД, дБ отн. 20 мкПа - в диапазоне частот от 160 до 500 Гц - в диапазоне частот св. 500 до 1250 Гц | от 93 до 160 от 93 до 125 |
| Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерений УЗД микрофоном 40AG с предусилителем микрофонным 26AG, дБ - в диапазоне измерений УЗД от 93 до 125 дБ отн. 20 мкПа - в диапазоне измерений УЗД св. 125 до 160 дБ отн. 20 мкПа | ±0,15 ±1,00 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений частоты звукового давления, % | ±0,3 |
| Верхняя граница диапазона измерений коэффициента нелинейных искажений (КНИ) в диапазоне частот от 20 Гц до 20 кГц, % | 50 |
| Пределы допускаемой абсолютной погрешности измерений КНИ при отношении сигнал/шум не менее 54 дБ, % | ±(0,1КНИ+0,2) |
| Измерение электрического напряжения переменного тока | |
| Верхняя граница диапазона измерений напряжения переменного тока в диапазоне частот от 10 Гц до 50 кГц, В | 750 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока | ±(0,0012U+0,0005 P)* |
| Измерение собственных шумов шумомера в звукоизолированной камере | |
| Диапазон измерений уровня звука в звукоизолированной камере, дБА | от 15** до 94 |
| Пределы допускаемой относительной погрешности измерений уровня звука в звукоизолированной камере, дБ | ±1 ,0 |
| * U - измеренное значение напряжения, P - предел измерений напряжения ** при УЗД внешних шумов не более 30 дБА | |
Таблица 3 - Метрологические характеристики подсистемы воспроизведения
| Наименование характеристики | Значение |
| Воспроизведение звукового давления в КМО калибраторов 4231 и CAL250 | |
| УЗД, воспроизводимый калибратором 4231 на частоте 1000 Гц, дБ отн. 20 мкПа | 94;114 |
| УЗД, воспроизводимый калибратором CAL250 на частоте 251,2 Гц, дБ отн. 20 мкПа | 114 |
| Доверительные границы относительной погрешности (при доверительной вероятности 0,95) воспроизведения УЗД, дБ | ±0,2 |
| Пределы допускаемой относительной погрешности воспроизведения частоты звукового давления, % - 4231 - CAL250 | ±0,10 ±1,25 |
| КНИ, %, не более - 4231 - CAL250 | 1 2 |
| Воспроизведение звукового давления в КМО калибратора 4226 | |
| УЗД, воспроизводимый на номинальных центральных частотах полос пропускания октавных фильтров от 31,5 Гц до 16 кГц, дБ отн. 20 мкПа | 94; 104;114 |
| Доверительные границы относительной погрешности (при доверительной вероятности 0,95) воспроизведения УЗД, дБ | ±0,5 |
| Пределы допускаемой относительной погрешности воспроизведения частоты звукового давления, % | ±1,0 |
| КНИ, %, не более | 1 |
| Наименование характеристики | Значение |
| Воспроизведение звукового давления электростатическим возбудителем (актюатором) | |
| Пределы допускаемой абсолютной погрешности измерений относительной частотной характеристики шумомера/микрофона в диапазоне частот от 20 до 40000 Г ц, дБ | ±0,25 |
| Воспроизведение электрического напряжения переменного тока | |
| Диапазон выходного напряжения переменного тока, В | от 5 10-6 до 14,4 |
| Пределы допускаемой относительной погрешности установки среднего квадратического значения выходного напряжения переменного тока не менее 1 мВ, % | ±1 |
| Диапазон частот, Гц | от 0,01 до 2105 |
| Пределы допускаемой абсолютной погрешности установки частоты выходного напряжения, Гц | ±(25 10-6 F +0,004)* |
| * F - установленное значение частоты | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры компонентов установки, мм, не более | |
| компьютер | |
| системный блок | |
| длина | 390,0 |
| ширина | 180,0 |
| высота | 350,0 |
| монитор | |
| длина | 240,0 |
| ширина | 410,0 |
| высота | 420,0 |
| калибратор акустический 4231 | |
| длина | 72,0 |
| ширина | 72,0 |
| высота | 40,0 |
| - калибратор акустический CAL250 | |
| высота | 124,0 |
| диаметр | 45,0 |
| - калибратор акустический 4226 | |
| длина | 265,0 |
| ширина | 125,0 |
| высота | 62,0 |
| микрофон 40AG с предусилителем микрофонным 26AG | |
| капсюль | |
| высота | 12,5 |
| диаметр | 13,2 |
| предусилитель | |
| высота | 77,5 |
| диаметр | 12,7 |
| Наименование характеристики | Значение |
| источник питания предусилителя и микрофона 12AK-S3 | |
| длина | 132,6 |
| ширина | 34,6 |
| высота | 196,0 |
| микрофон 40EH с предусилителем микрофонным 26HF | |
| длина | 13,8 |
| диаметр | 2,6 |
| источник питания предусилителя и микрофона^Ю' | |
| длина | 132,6 |
| ширина | 34,6 |
| высота | 196,0 |
| генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 | |
| длина | 430,0 |
| ширина | 88,0 |
| высота | 410,0 |
| генератор сигналов произвольной формы 33220А | |
| длина | 272,3 |
| ширина | 212,8 |
| высота | 88,3 |
| мультиметр цифровой 34401А | |
| длина | 374,0 |
| ширина | 255,0 |
| высота | 104,0 |
| преобразователь напряжения измерительный цифровой ЭКОФИЗИКА-110А | |
| длина | 175,0 |
| ширина | 86,0 |
| высота | 35,0 |
| АКИП-4501 | |
| длина | 254,0 |
| ширина | 115,0 |
| высота | 384,0 |
| Масса компонентов установки, г, не более компьютер | |
| системный блок | 2700 |
| монитор | 3000 |
| калибратор акустический 4231 | 150 |
| калибратор акустический CAL250 | 249 |
| калибратор акустический 4226 | 1500 |
| микрофон 40AG с предусилителем микрофонным 26AG | |
| капсюль | 7 |
| предусилитель | 33 |
| источник питания предусилителя и микрофона12АХ^3 | 770 |
| микрофон 40EH с предусилителем микрофонным 26HF | 60 |
| источник питания предусилителя и микрофона12Н' | 620 |
| Наименование характеристики | Значение |
| генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 | 6800 |
| генератор сигналов произвольной формы 33220А | 3400 |
| мультиметр цифровой 34401А | 3600 |
| преобразователь напряжения измерительный цифровой ЭКОФИЗИКА-110А | 550 |
| - АКИП 4501 | 3800 |
| Параметры электропитания: - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха при температуре +25 °С, %, не более | 70 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - УЗД внешних шумов, дБС, не более | 40 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность установки
| Наименование | Обозначение | Количество |
| 1 Установка акустическая поверочная в составе: | УАП-01 | 1 шт. |
| 1.2 Компьютер | - | 1 шт. |
| 1.3 Калибратор акустический | 4231 | 1 шт. |
| 1.4 Калибратор акустический | CAL250 | 1 шт. |
| 1.5 Калибратор акустический | 4226 | 1 шт. |
| 1.6 Микрофон | 40AG | 1шт. |
| 1.7 Предусилитель микрофонный | 26AG | 1 шт. |
| 1.8 Источник питания предусилителя и микрофона | 12AK-S3 | 1 шт. |
| 1.9 Микрофон | 40EH | 1 шт. |
| 1.10 Предусилитель микрофонный | 26HF | 1 шт. |
| 1.11 Источник питания предусилителя и микрофона | 12HF | 1 шт. |
| 1.12 Генератор сигналов сложной формы со | ||
| сверхнизким уровнем искажений | DS360 | 1 шт. |
| 1.13 Генератор сигналов произвольной формы | 33220А | 1 шт. |
| 1.14 Мультиметр цифровой | 34401А | 1 шт. |
| 1.15 Преобразователь напряжения измерительный | ||
| цифровой | ЭК0ФИЗИКА-110А | 1 шт. |
| 1.16 Измеритель нелинейных искажений | АКИП-4501 | 1 шт. |
| 1.17 Электростатические актюаторы | UA0033 и UA0023 | 1 шт. |
| 1.18 Источник питания актюаторов | 14АА | 1 шт. |
| 1.19 Адаптер прямого входа | 0КТ-10ШЖ | 1 шт. |
| 1.20 Эквивалент микрофонного капсюля | ЭКМ-101 | 2 шт. |
| 1.21 Звукоизолированная камера | - | 1 шт. |
| Наименование | Обозначение | Количество |
| 2 Методика поверки | 340-0417-20 МП | 1 экз. |
| 3 Паспорт | - | 1 экз. |
| 4 Руководство по эксплуатации | - | 1 экз. |
| 5 Инструкция пользователя | ПКДУ.411100.001.012 РЭ | 1 экз. |
приведены в документе «Установка акустическая поверочная УАП-01. Руководство по эксплуатации».
Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
