| Номер в госреестре | 85514-22 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | "ДЖЕНЕРАЛ ПАМПС Х" |
| Изготовитель | Общество с ограниченной ответственностью "НЕВСКАЯ ЗВЕЗДА" (ООО "НЕВСКАЯ ЗВЕЗДА"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 04.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные «ДЖЕНЕРАЛ ПАМПС Х» (далее по тексту - колонки) предназначены для измерений объема топлива (бензина, дизельного топлива), сжиженного углеводородного газа, раствора мочевины AdBlue (далее по тексту - продукт) отпущенных в баки транспортных средств и тару потребителей на автозаправочных станциях (АЗС) и комплексах.
Принцип действия колонок состоит в следующем: измеряемый продукт из резервуара или другой меры вместимости через приемный клапан, фильтр предварительной очистки и моноблок подается в счетчик/расходомер/измеритель объема, из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства или тару потребителей.
В колонках реализован прямой метод измерений продукта по средствам счетчика/расходомера в единицах измерения объема.
В зависимости от исполнения в колонках используются расходомер/счетчик/измеритель объема: кориолисовый, поршневой, с овальными шестернями или ультразвуковой.
Принцип измерений, монтируемых внутри кориолисовых расходомеров, основан на действии сил Кориолиса на элементы среды, двигающейся по петле трубопровода, которая колеблется с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты. Силы Кориолиса, приложенные к двум половинам вибрирующей части трубки, тормозят движение первой по потоку половины и ускоряют движение второй. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна расходу.
Принцип измерений, монтируемых внутри поршневых расходомеров, основан на измерении объема в камере. Конструктивно счетчик представляет собой измерительную камеру с расположенными внутри нее поршнями. При поступлении топлива в счетчик возникает разность давлений на входе и выходе, под действием которой поршень совершает возвратнопоступательное движение, жидкость при этом вытесняется из измерительной камеры. Движение поршней преобразуется во вращение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов. Счетчик преобразует количество ходов поршня в импульсы и передает сигнал на электронно- вычислительное устройство.
Принцип измерений, монтируемых внутри счетчиков с овальными шестернями, основан на преобразовании количества оборотов овальных шестерен, вращающихся под действием потока жидкости, в объем жидкости, прошедшей через счетчик.
Принцип измерений, монтируемых внутри ультразвуковых расходомеров, основан на измерении скорости потока по средствам измерений разности времени прохождения ультразвуковых импульсов по направлению и против потока. Разность времени пропорциональна скорости потока. По измеренной скорости потока и заданной площади поперечного сечения трубопровода вычисляется объемный расход.
Основными составляющими колонки являются:
- измеритель объема поршневой SB-100 «Bennett Pump Co», США;
- измеритель объема поршневой ^1182-А «Tokico System Solutions, Ltd», Япония;
- измеритель объема поршневой RSJ-50 «ZHEJLANG MAIDF. MACHINE CO. LTD»,
Китай;
- измеритель объема поршневой LPG «Tokico System Solutions, Ltd», Япония;
- измеритель объема поршневой LPG2 «ZHEJLANG MAIDF MACHINE CO. LTD»,
Китай;
- измеритель объема ультразвуковой FUQB4B-NW-040EA «Tokico System Solutions, Ltd», Япония;
- измерить объема шестеренчатый OG-TI 200PVC «Badger Meter», Германия регистрационный номер в федеральном информационном фонде по обеспечению единства измерений № 59521-14 (далее по тексту - регистрационный номер ФИФ);
- счетчики-расходомеры массовые ЭЛМЕТРО-Фломак, регистрационный номер ФИФ № 47266-16, производства Общество с ограниченной ответственностью «ЭлМетро Групп», Россия;
- расходомеры массовые LPGmass, регистрационный номер ФИФ 37965-14 производства «Endress+Hauser Flowtec AG», Швейцария;
- электронно-вычислительные устройства КАРАТ 102, производства Общество с ограниченной ответственностью «Инженерно-внедренческая фирма «Микротех», Россия;
- электронно-вычислительные устройства GP 510, производства Общество с ограниченной ответственностью «НЕВСКАЯ ЗВЕЗДА», Россия;
- электронно-вычислительные устройства Топаз 306БУ7, производства Общество с ограниченной ответственностью «Топаз-сервис», Россия;
- электронно-вычислительные устройства Гранит-500, производства Общество с ограниченной ответственностью «Конструкторско-производственный центр «Электронные системы», Россия
Пример условного обозначения колонок «ДЖЕНЕРАЛ ПАМПС Х» Х1.Х2 Х3.Х4.Х5.Х6.Х7Х8Х9Д10:
Х1 - модификация корпуса топливораздаточной колонки:
М - многопродуктовая одностоечная;
Н - многопродуктовая мачтовая;
Т - однопродуктовая;
П - многопродуктовая двухстоечная.
Х2 Х3 - количество видов отпускаемого топлива и раздаточных рукавов:
11 - один вид топлива, один раздаточный кран;
12 - один вид топлива, два раздаточных рукава;
22 - два вида топлива, два раздаточных рукава;
24 - два вида топлива, четыре раздаточных рукава;
36 - три вида топлива, шесть раздаточных рукавов;
48 - четыре вида топлива, восемь раздаточных рукавов;
50 - пять видов топлива, десять раздаточных рукавов;
Х4 - номинальный расход:
1 - 35 л/мин;
2 - 40 л/мин;
3 - 80 л/мин;
4 - 120 л/мин;
Х5 - тип насоса:
0 - погружной;
1 - всасывающий;
Хб - наличие системы возврата шланга:
0 - без возврата шланга;
1 - с возвратом шланга;
Х7 -наличие системы отвода паровоздушной смеси:
0 - без системы газовозврата;
1 - с системой газовозврата на один модуль;
2 - с системой газовозврата на два модуля;
3 - с системой газовозврата на три модуля;
4 - с системой газовозврата на четыре модуля.
5 - с системой газовозврата на пять модулей.
Х8 - наличие сателлитов:
0 - без сателлитов;
1 - один сателлит;
2 - два сателлита;
Х9 - наличие модуля СУГ:
0 - без модуля СУГ;
1 - с модулем СУГ;
Х10 - наличие модуля AdBlue:
0 - без модуля AdBlue;
1 - с модулем AdBlue;
2 - встраиваемый модуль AdBlue;
Общий вид колонок приведен на рисунках 1 - 11. Места нанесения знака поверки и пломбирования приведены на рисунках 12 - 24. Знак поверки наносится в виде оттиска клейма поверителя на свинцовую пломбу. Заводской номер состоит из цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита и наносится на шильдик методом лазерной гравировки в соответствии с рисунком 25. Конструкцией не предусмотрено нанесение знака утверждения типа на корпус.

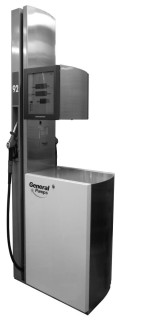

Рисунок 1 - Общий вид колонки М.11.Х.Х.Х.Х.Х.Х.Х, М.22.Х.Х.Х.Х.Х.Х
\
• Г J
W
Рисунок 21 - Схема пломбирования или нанесения знака поверки на измеритель объема
поршневой LPG
Л
Программное обеспечение (далее по тексту - ПО) выполняет функции управления клапанами, подсчетом объема отпускаемого топлива, вывод информации об объеме отпущенного топлива и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонок.
Конструкция колонок исключает возможность несанкционированного доступа к ПО методами механического опломбирования. Дополнительная защита ПО обеспечивается использованием паролей доступа. Метрологические характеристики занормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | |||
| Идентификационное наименование ПО | GP510 | Карат 102 | Топаз-306БУ7 | Гранит-500 |
| Номер версии (идентификационный номер) ПО | 510(ххх) | 0117-(хх) | 2021- 81(хххх)8(хх) | 2.05(ххххх) |
| Цифровой идентификатор ПО | _* | |||
| Примечание - х в номере версии ПО может принимать значения от 1 до 9. | ||||
| Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||||
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Номинальный расход через один раздаточный рукав, дм3/мин (л/мин)1)1 2) | 35 | 40 | 80 | 120 |
| Наименьший расход через один раздаточный рукав, дм3/мин (л/мин), не более | 5 | 5 | 10 | 15 |
| Минимальная доза выдачи, дм3 (л) | 2 | 2 | 10 | 10 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении объема ЖМТ3), % | ±0,25 |
| Пределы допускаемой основной относительной погрешности при измерении объема СУГ4) при нормальных условиях измерений, %: - при минимальной отпускаемой дозе - при отпускаемой дозе больше минимальной | ±2 ±1 |
| Пределы допускаемой дополнительной относительной погрешности при измерении объема СУГ при температуре окружающего воздуха и топлива отличающихся от нормальных условий измерений, % | ±1 |
| Пределы допускаемой основной относительной погрешности при измерении объема AdBlue5) при нормальных условиях измерений, %: а) для колонок с измерителем объема OG-TI 200PVC - при минимальной отпускаемой дозе - при отпускаемой дозе больше минимальной б) для колонок с измерителями объема FUQB4B-NW-040EA - при минимальной отпускаемой дозе - при отпускаемой дозе больше минимальной | ±0,50 ±0,25 ±5,5 ±3,0 |
| Пределы допускаемой дополнительной относительной погрешности при измерении объема AdBlue, при температуре окружающего воздуха и топлива отличающихся от нормальных условий измерений, %: - для колонок с измерителем объема OG-TI 200PVC - для колонок с измерителями объема FUQB4B-NW-040EA | ±0,5 ±5,5 |
| 1) в зависимости от измеряемой среды. 2) допустимое отклонение расхода от номинального значения ±10 %. 3) жидкое моторное топливо (бензин, дизельное топливо). 4) сжиженный углеводородный газ. 5) раствор мочевины AdBlue. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина раздаточного рукава, м | от 3 до 6 |
| Общее количество раздаточных рукавов, шт., не более | 10 |
| Рабочие условия измерений: | |
| а) температура окружающего воздуха, °С | от -40 до +50 |
| б) относительная влажность, %, при 25 °С | от 30 до 98 |
| в) температура измеряемой среды, °С: | |
| - бензин, СУГ | от -40 до +35 |
| - дизельное топливо | от -40 до +50 |
| - AdBlue | от -5 до +35 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: | |
| а) температура окружающего воздуха, °С | от +15 до +25 |
| б) относительная влажность, %, при 25 °С | от 30 до 80 |
| в) температура измеряемой среды, °С: | |
| - бензин, СУГ | от +15 до +25 |
| - дизельное топливо | от +15 до +25 |
| - AdBlue | от +15 до +25 |
| Максимальное давление, МПа | 1,5 |
| Верхний предел показаний указателя разового учета, не менее: | 9 999,99 |
| - выданного количества топлива, л | 99,99 |
| - цены за 1 л, руб. | 99 999,99 |
| - стоимости за выданную дозу, руб. | |
| Габаритные размеры (ШхГхВ), мм, не более | 3250x600x2350 |
| Масса, кг, не более | 960 |
| Верхний предел показаний указателя суммарного учета, л | 9 999 999 |
| Дискретность показаний указателя разового учета: | |
| - выданного количества топлива, л | 0,01 |
| - цены за 1 л, руб. | 0,01 |
| - стоимости за выданную дозу, руб. | 0,01 |
| Дискретность показаний указателя суммарного учета, л, | |
| не менее | 1 |
| Номинальная тонкость фильтрования, мкм | 20 |
| Маркировка взрывозащиты | Ex II Gb ПА T3 |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка | по заказу | 1 шт. |
| Руководство по эксплуатации | ДП.5011.004 РЭ | 1 экз. |
| Паспорт | ДП 22.20.002.ПС | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 2 «Техническое описание» «Колонки топливораздаточные «ДЖЕНЕРАЛ ПАМПС Х» руководства по эксплуатации ДП.5011.004 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Постановления Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» в части пункта 6.3.4
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ Р 58927-2020 «Колонки топливораздаточные. Общие технические условия»
