| Номер в госреестре | 85523-22 |
| Наименование СИ | Весы автомобильные |
| Обозначение типа СИ | ВАТ СХТ |
| Изготовитель | Общество с ограниченной ответственностью "ТОРГОВО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ СХТ" (ООО "ТПК СХТ"), Ростовская область, г. Зверево |
| Год регистрации | 2022 |
| Срок свидетельства | 11.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные ВАТ СХТ (далее - весы) предназначены для статических измерений массы груженого и порожнего автотранспорта.
Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрический сигнал датчика преобразуется, обрабатывается и отображается на дисплее индикатора или терминала и по последовательному интерфейсу ЯБ-232С, RS-485, 4-20 мА или Ethernet (опции) может быть передана на внешние отображающие устройства.
Конструктивно весы состоят из секций грузоприемного устройства, соединительных балок, узлов встройки датчиков, кабельного ящика и индикатора или терминала. Секции грузоприемного устройства в сборе с весоизмерительными датчиками (от 4 до 10 шт.), соединенные между собой, образуют грузоприемное устройство (далее - ГПУ).
В весах используются датчики весоизмерительные тензорезисторные МВ-150 (регистрационный номер в ФИФОЕИ 44780-10), 740 (регистрационный номер в ФИФОЕИ 50842-12), 740D (производства «Tecnicas de Electronica y Automatismos, S.A.»), C16A, C16i (регистрационный номер в ФИФОЕИ 67871-17) и преобразователи ТВ-003/05H, ТЦ-017, ТВИ-024 (производства АО «ВИК «ТЕНЗО-М»), WTX110 (производства «Hottinger Baldwin Messtechnik GmbH»), Smart, Matrix II (производства «Tecnicas de Electronica y Automatismos, S.A.»).
Весы выполняют следующие сервисные функции:
- автоматическая установка нуля;
- сигнализация о перегрузке;
- выборка массы тары.
Весы с числом поверочных интервалов более 3000 должны устанавливаться в специальном месте, имеющем защиту от атмосферных воздействий (ветра и осадков).
Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками, конструктивными особенностями и имеющих обозначение ВАТ СХТ-А-В-С-D-E-F, где:
A - вид исполнения (1 - колейные, 2 - платформенные);
В - максимальная нагрузка в тоннах (10, 20, 30, 40, 50, 60, 80, 100, 120);
С - длина грузоприемного устройства в метрах;
D - количество секций грузоприемного устройства;
E - обозначение применяемых датчиков и индикаторов или терминалов (1-11). Расшифровка обозначения приведена в таблице 1;
F - количество интервалов взвешивания (1 - один интервал взвешивания, 2 - два интервала взвешивания, 3 - три интервала взвешивания).
Таблица 1 - Расшифровка обозначения применяемых в весах датчиков и индикаторов.
| Обозначение | Модель индикатора или терминала | Модель датчиков |
| 1 | Весоизмерительный преобразователь TB-003/05H | МВ-150 |
| 2 | Весоизмерительный преобразователь TB-003/05H | C16A |
| 3 | Весоизмерительный преобразователь TB-003/05H | 740 |
| 4 | Преобразователь весоизмерительный ТВИ-024 | C16A |
| 5 | Преобразователь весоизмерительный ТВИ-024 | МВ-150 |
| 6 | Весоизмерительный преобразователь ТЦ-017 | МВ-150 |
| 7 | Весоизмерительный преобразователь ТЦ-017 | 740 |
| 8 | Прибор весоизмерительный WTX110 | C16i |
| 9 | Индикатор Smart | 740 |
| 10 | Терминал Matrix II | 740D |
| 11 | Прибор весоизмерительный WTX110 | C16A |
Маркировка весов выполнена фотохимическим способом в виде табличек, закрепленных на ГПУ и на индикаторе или терминале на которые нанесены следующие данные:
- заводской номер, состоящий из 4 цифр;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- товарный знак предприятия-изготовителя;
- обозначение весов;
- семейство весов;
- класс точности;
- максимальная нагрузка (Мах), кг;
- минимальная нагрузка (Min), кг;
- действительная цена деления (d), кг;
- поверочный интервал весов (е) кг;
- предельные значения температуры;
- заводской (серийный) номер;
- год выпуска;
- знак утверждения типа.
Знак поверки на весы не наносится.
Для предотвращения воздействий и защиты законодательно контролируемых параметров служит электронное клеймо - случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров индикаторов Smart и MATRIX II, на корпусе предусмотрены места для опломбировки.

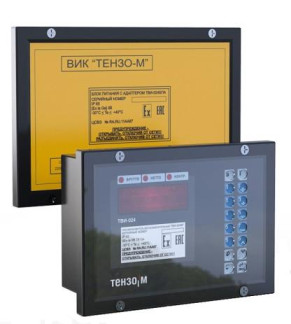

Рисунок 3 - Общий вид преобразователей Программное обеспечение
Программное обеспечение (далее - ПО) весов реализовано в индикаторе или терминале. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |||||
| Идентификационное наименование ПО | WTX110 | ТВ | ТЦ | ТВИ | SMART | MATRIX II |
| Номер версии (идентификационный номер) ПО* | 2.0.Х** | 10.ХХ** | 12.ХХ** | SC-307 | 5 1.ХХХ** | V1.ХХХ** |
| Цифровой идентификатор ПО | - | - | - | - | - | - |
| * Номер версии (идентификационный номер) ПО не ниже указанного. ** Примечание - обозначение «Х» не относится к метрологически значимому ПО и может принимать любые значения. | ||||||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | средний |
| Повторяемость (размах) показаний, кг, не более | |mpe| |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более | от 0 до 4% Max |
| Диапазон устройства первоначальной установки нуля, не более | от 0 до 20% Max |
| Диапазон устройства выборки массы тары | от 0 до 90% Max |
Таблица 4 - Метрологические характеристики одноинтервальных весов
| Обозначение варианта исполнения | Минимальная нагрузка (Min), т | Максимальная нагрузка (Мах), т | Действительная цена деления (d), поверочный интервал (е), кг | Число поверочных интервалов (n) | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг |
| ВАТ СХТ-А-10-С^-Б-1 | 0,1 | 10 | 5 | 2000 | От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. | ±2,5 ±5,0 |
| ВАТ СХТ-А-20-С^-Б-1 | 0,2 | 20 | 10 | 2000 | От 0,2 до 5,0 включ. Св. 5 до 20 включ. | ±5 ±10 |
| ВАТ СХТ-А-30-С^-Б-1 | 0,2 | 30 | 10 | 3000 | От 0,2 до 5,0 включ. Св. 5 до 20 включ. Св. 20 до 30 включ. | ±5 ±10 ±15 |
| ВАТ СХТ-А-40-С^-Б-1 | 0,4 | 40 | 20 | 2000 | От 0,2 до 5,0 включ. Св. 5 до 20 включ. Св. 20 до 40 включ. | ±10 ±20 ±30 |
| Обозначение варианта | Минимальная нагрузка (Min), т | Максимальная нагрузка (Мах), т | Действительная цена деления (d), | Число повероч ных | Интервалы взвешивания, т | Пределы допускаемой погрешности |
| исполнения | поверочный интервал (е), кг | интервалов (n) | при поверке, кг | |||
| ВАТ СХТ-А-40-C-D-E-1 | От 0,2 до 5,0 включ. | ±5 | ||||
| 0,2 | 40 | 10 | 4000 | Св. 5 до 20 включ. | ±10 | |
| Св. 20 до 40 включ. | ±15 | |||||
| ВАТ СХТ-А-50-C-D-E-1 | От 0,4 до 10 включ. | ±10 | ||||
| 0,4 | 50 | 20 | 2500 | Св. 10 до 40 включ. | ±20 | |
| Св. 40 до 50 включ. | ±30 | |||||
| ВАТ СХТ-А-60-C-D-E-1 | От 0,4 до 10 включ. | ±10 | ||||
| 0,4 | 60 | 20 | 3000 | Св. 10 до 40 включ. | ±20 | |
| Св. 40 до 60 включ. | ±30 | |||||
| ВАТ СХТ-А-80-C-D-E-1 | От 0,4 до 10 включ. | ±25 | ||||
| 0,8 | 80 | 50 | 1600 | Св. 10 до 40 включ. | ±50 | |
| Св. 40 до 80 включ. | ±75 | |||||
| ВАТ СХТ-А-80-C-D-E-1 | От 0,4 до 10 включ. | ±10 | ||||
| 0,4 | 80 | 20 | 4000 | Св. 10 до 40 включ. | ±20 | |
| Св. 40 до 80 включ. | ±30 | |||||
| ВАТ СХТ-А-100-C-D-E-1 | От 0,4 до 10 включ. | ±25 | ||||
| 0,8 | 100 | 50 | 2000 | Св. 10 до 40 включ. | ±50 | |
| Св. 40 до 100 включ. | ±75 | |||||
| ВАТ СХТ-А-120-C-D-E-1 | От 0,4 до 10 включ. | ±25 | ||||
| 0,8 | 120 | 50 | 2400 | Св. 10 до 40 включ. | ±50 | |
| Св. 40 до 120 включ. | ±75 | |||||
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов | ||||||
| допускаемых погрешностей при поверке | ||||||
Таблица 5 - Метрологические характеристики двухинтервальных весов
| Обозначение варианта исполнения | Мини мальная нагрузка (Min), т | Макси мальная нагрузка (Мах1/ Мах2), т | Действительная цена деления (d1/d2), поверочный интервал (е1/е2), кг | Число поверочных интервалов (n1/n2) | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг |
| ВАТ СХТ-А-40-С-Э-Б-2 | 0,2 | 30/40 | 10/20 | 3000/2000 | От 0,2 до 5,0 включ. Св. 5 до 20 включ. Св. 20 до 30 включ. Св. 30 до 40 включ. | ±5 ±10 ±15 ±20 |
| ВАТ СХТ-А-80-С-Э-Б-2 | 0,4 | 60/80 | 20/50 | 3000/1600 | От 0,4 до 10 включ. Св. 10 до 40 включ. Св. 40 до 60 включ. Св. 60 до 80 включ. | ±10 ±20 ±30 ±50 |
| Обозначение варианта исполнения | Мини мальная нагрузка (Min), т | Макси мальная нагрузка (Мах1/ Мах2), т | Действительная цена деления (dx/d2), поверочный интервал (е1/е2), кг | Число поверочных интервалов (n1/n2) | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг |
| ВАТ СХТ-А-100-0-D-E-2 | 0,4 | 60/100 | 20/50 | 3000/2000 | От 0,4 до 10 включ. Св. 10 до 40 включ. Св. 40 до 60 включ. Св. 60 до 100 включ. | ±10 ±20 ±30 ±50 |
| ВАТ СХТ-А-120-0-D-E-2 | 0,4 | 60/120 | 20/50 | 3000/2400 | От 0,4 до 10 включ. Св. 10 до 40 включ. Св. 40 до 60 включ. Св. 60 до 100 включ. Св. 100 до 120 включ. | ±10 ±20 ±30 ±50 ±75 |
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | ||||||
Таблица 6 - Метрологические характеристики трехинтервальных весов
| Макси- | Действитель- | Число | ||||
| Мини- | мальная | ная цена | Пределы | |||
| Обозначение варианта исполнения | мальная нагрузка (Min), т | нагрузка (Мах1/ Мах2/ Мах3), т | деления (dx/d2/d3), поверочный интервал (е^е^э), кг | повероч ных интерва лов (rn/rn/rn) | Интервалы взвешивания, т | допускаемой погрешности при поверке, кг |
| От 0,2 до 5,0 включ. | ±5 | |||||
| Св. 5 до 20 включ. | ±10 | |||||
| ВАТ СХТ-А- | 0,2 | 30/60/80 | 10/20/50 | 3000/3000/ | Св. 20 до 30 включ. | ±15 |
| 80-С-0-Е-2 | 1600 | Св. 30 до 40 включ. Св. 40 до 60 включ. Св. 60 до 80 включ. | ±20 ±30 ±50 | |||
| От 0,2 до 5,0 включ. | ±5 | |||||
| Св. 5 до 20 включ. | ±10 | |||||
| ВАТ СХТ-А- | 0,2 | 30/60/100 | 10/20/50 | 3000/3000/ | Св. 20 до 30 включ. | ±15 |
| 100-0-D-E-2 | 2000 | Св. 30 до 40 включ. Св. 40 до 60 включ. Св. 60 до 100 включ. | ±20 ±30 ±50 | |||
| От 0,2 до 5,0 включ. | ±5 | |||||
| Св. 5 до 20 включ. | ±10 | |||||
| ВАТ СХТ-А-120-0-D-E-2 | 0,2 | 30/60/120 | 10/20/50 | 3000/3000/ 2400 | Св. 20 до 30 включ. Св. 30 до 40 включ. | ±15 ±20 |
| Св. 40 до 60 включ. Св. 60 до 100 включ. Св. 100 до 120 включ. | ±30 ±50 ±75 | |||||
| Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов | ||||||
| допускаемых погрешностей при поверке | ||||||
| Наименование характеристики | Значение |
| Габаритные размеры ГПУ (длина; ширина; высота), м, не более | 24; 6,0; 0,5 |
| Габаритные размеры преобразователя (длина; ширина; высота), мм, не более | 300, 200, 200 |
| Масса грузоприемной полуплатформы, кг, не более | 27 000 |
| Масса преобразователя, кг, не более | 5 |
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Условия эксплуатации: - предельные значения температуры, °С: - для ГПУ с датчиками 740 (с n=3000), МВ-150 - для ГПУ с датчиками С16А, СШ, 740 (c n=4000), 740D - для индикаторов или терминалов ТВ-003/05Н, ТЦ-017, ТВИ-024 - для индикаторов или терминалов WTX110, Smart, Matrix II - относительная влажность воздуха при температуре + 25 °С, %, не более | -30, +40 -10, +40 -10, +40 +15, +35 95 |
| Вероятность безотказной работы за 2000 ч | 0,98 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист эксплуатационной документации, а также на маркировочную табличку, расположенную на грузоприемном устройстве весов, фотохимическим способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы в сборе | - | 1 шт. |
| Весы автомобильные ВАТ СХТ. Паспорт (руководство по эксплуатации) | - | 1 экз. |
приведены в п.2.2 Весы автомобильные ВАТ СХТ. Паспорт (руководство по эксплуатации).
Государственная поверочная схема для средств измерений массы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. № 2818
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ 26.51.3-001-35999537-2019 Весы автомобильные ВАТ СХТ. Технические условия
| Зарегистрировано поверок | 472 |
| Поверителей | 35 |
| Актуальность данных | 21.11.2024 |
