| Номер в госреестре | 85525-22 |
| Наименование СИ | Меры для поверки приборов зубоизмерительных |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Mahr GmbH, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 11.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры для поверки приборов зубоизмерительных (далее - меры) предназначены для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы и поверки приборов зубоизмерительных.
Принцип действия мер основан на передаче единицы длины приборам зубоизмерительным. Меры изготавливаются трех типов: эвольвентные меры, меры угла наклона линии зуба и меры шага. Мера угла наклона линии зуба может изготавливаться в двух модификациях, комплексная мера (содержит в себе параметры эвольвентной меры и меры угла наклона линии зуба) и мера только с параметрами угла наклона линии зуба. Все меры изготовлены из стали.
Меры могут поставляться комплектом или по отдельности.

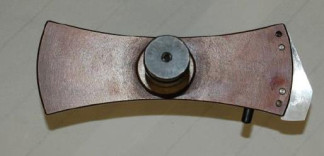

Эвольвентные меры представляют из себя вал, имеющий центровые отверстия и два посадочных диаметра для закрепления мер в патроне. Эвольвента расположена на боковой поверхности. Общий вид эвольвентных мер представлен на рисунке 1.
Меры угла наклона линии зуба представляют из себя вал, имеющий центровые отверстия и два посадочных диаметра для закрепления мер в патроне. На каждой мере три различных направления с наклоном в 0°, +15° и -15°. Общий вид мер угла наклона линии зуба представлен на рисунке 2.
, б) а)
Рисунок 2 - Общий вид мер угла наклона линии зуба а) мера только с параметрами угла наклона линии зуба; б) комплексная мера с параметрами эвольвентной меры и меры угла наклона линии зуба.
Меры шага представляют из себя вал с зубчатым колесом, имеющий центровые отверстия и два посадочных диаметра, для закрепления мер в патроне. Общий вид мер шага представлен на рисунке 3.
Пломбирование от несанкционированного доступа не предусмотрено.
Заводской (серийный) номер в формате цифрового обозначения наносится на нерабочую поверхность каждой меры методом лазерной маркировки или методом наклейки таблички.
отсутствует.
Основные метрологические и технические характеристики комплектов мер представлены в таблицах 1-6
Таблица 1 - Технические характеристики эвольвентных мер
| Наименование характеристики | Обозначение параметра | Значение параметра |
| Модуль | m | от 5 до 15 |
| Число зубьев | z | от 8 до 42 |
| Диаметр основной окружности, мм | db | от 190 до 210 |
| Ширина зубчатого венца, мм | b | не менее 4 |
| Угол эвольвенты, ° | a | от 15 до 30 |
| Габаритные праметры эвольвентных мер Высота, мм | 276 | |
| Ширина, мм | 75 | |
| Длина, мм | 210 | |
| Масса, кг не более | 4 |
Таблица 2 -Метрологические характеристики эвольвентных мер
| Наименование характеристики | Обозначение параметра | Значение параметра |
| Параметры профиля зуба при изготовлении | ||
| Отклонение профиля зуба, мкм | ffa | от 0 до 50 |
| Отклонение профиля зуба по углу, мкм | fHa | от -50 до 50 |
| Общее отклонение профиля зуба, мкм | Fa | от 0 до 50 |
| Предел допускаемой абсолютной погрешности воспроизведения параметров профиля * | ||
| Отклонение профиля зуба, мкм | 5ffa | 0,8 |
| Отклонение профиля зуба по углу, мкм | 5fHa | |
| Общее отклонение профиля зуба, мкм | 5Fa | |
| Примечание: * - при температуре окружающего воздуха от плюс 19 до плюс 21 °С и относительной | ||
| влажности воздуха не более 80% | ||
| Коэффициент линейного расширения - не более 1210-6 К-1 | ||
Таблица 3 - Технические характеристики мер угла наклона линии зуба
| Наименование характеристики | Обозначение | Значение | параметра |
| параметра | Мера угла наклона линии зуба | Комплексная мера | |
| Модуль | m | от 3 до 5 | от 3 до 15 |
| Число зубьев | z | от 20 до 30 | от 8 до 30 |
| Диаметр основной окружности, мм | d | от 90 до 110 | от 90 до 110 |
| Ширина зубчатого венца, мм | b | не менее 55 | не менее 55 |
| Угол эвольвенты, ° | a | от 15 до 30 | от 15 до 30 |
| Угол наклона зуба, ° | P | - 15; 0; 15 | - 15; 0; 15 |
| Габаритные праметры эвольвентных мер Высота, мм | 280 | 280 | |
| Ширина, мм | 110 | 150 | |
| Длина, мм | 110 | 150 | |
| Масса, кг не более | 6 | 10 |
| Наименование характеристики | Обозначение | Значение параметра | |
| параметра | |||
| Мера угла | Комплексная | ||
| наклона линии | мера | ||
| зуба | |||
| Параметры профиля зуба при изготовлении | |||
| Отклонение профиля зуба, мкм | ffa | - | от 0 до 50 |
| Отклонение профиля зуба по углу, мкм | fka | - | от -50 до 50 |
| Общее отклонение профиля зуба, мкм | Fa | - | от 0 до 50 |
| Предел допускаемой абсолютной | |||
| погрешности воспроизведения параметров профиля * Отклонение профиля зуба, мкм | 5ffa | 0,8 | |
| Отклонение профиля зуба по углу, мкм | 5fea | - | |
| Общее отклонение профиля зуба, мкм | 5Fa | - | |
| Параметры направления линии зуба при | |||
| изготовлении | |||
| Отклонение формы направления лини зуба, | fp | от 0 до 50 | |
| мкм | |||
| Отклонение направления линии зуба по углу, | от -50 до 50 | ||
| мкм | |||
| Общее отклонение направления линии зуба, | Fp | от 0 до 50 | |
| мкм | |||
| Предел допускаемой абсолютной | |||
| погрешности воспроизведения параметров | |||
| направления линии зуба * | |||
| Отклонение формы направления лини зуба, | Sffp | ||
| мкм | 1,0 | ||
| Отклонение направления линии зуба по углу, | 5% | ||
| мкм | |||
| Общее отклонение направления линии зуба, | 5Fp | ||
| мкм | |||
| Примечание: * - при температуре окружающего воздуха от плюс 19 до плюс 21 °С и | |||
| относительной влажности воздуха не более 80% | |||
| Коэффициент линейного расширения - не более 12 10-6 К-1 | |||
Таблица 5 - Технические характеристики мер шага
| Наименование характеристики | Обозначение | Значение |
| параметра | параметра | |
| Модуль | m | от 2 до 15 |
| Число зубьев | z | не менее 40 |
| Диаметр основной окружности, мм | d | не менее 120 |
| Ширина зубчатого венца, мм | b | не менее 25 |
| Угол эвольвенты, ° | a | от 15 до 30 |
| Габаритные праметры эвольвентных мер | ||
| Высота, мм | 280 | |
| Ширина, мм | 150 | |
| Длина, мм | 150 | |
| Масса, кг не более | 6 |
| Наименование характеристики | Обозначение параметра | Значение параметра |
| Параметры шага при изготовлении Накопленная погрешность шага зубчатого колеса, мкм Предельное отклонение шага, мкм | Fp fp | от 0 до 50 от -50 до 50 |
| Предел допускаемой абсолютной погрешности воспроизведения параметров шага * Накопленная погрешность шага зубчатого колеса, мкм Предельное отклонение шага, мкм | 5Fp Sfp | 0,8 |
| Примечание: * - при температуре окружающего воздуха от плюс 19 до плюс 21 °С и относительной влажности воздуха не более 80% Коэффициент линейного расширения - не более 12 10-6 К-1 | ||
Таблица 7 - Условия эксплуатации мер
| Наименование параметра | Значение |
| Диапазон температуры окружающего воздуха, °С | от +10 до +30 |
| Влажность воздуха, не более, %, без конденсата | 80 |
| Коэффициент линейного расширения материала, не более, К-1 | 1210-6 |
наносится на титульный лист паспорта меры типографским способом. Комплектность средства измерений
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мера для поверки приборов зубоизмерительных в соответствии с заказом | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Футляр | - | 1 шт. |
приведены в разделе «ПОРЯДОК РАБОТЫ» паспорта
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 06 апреля 2021 г. №472;
Техническая документация изготовителя.
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
