Государственный реестр средств измерений

Измерители геометрических параметров фасок Обозначение отсутствует, 85526-22

85526-22
Измерители геометрических параметров фасок (далее - измерители) предназначены для измерений диаметров и высоты (в зависимости от модификации) конических фасок на наружных и внутренних цилиндрических поверхностях различных изделий.
Карточка СИ
Номер в госреестре 85526-22
Наименование СИ Измерители геометрических параметров фасок
Обозначение типа СИ Обозначение отсутствует
Изготовитель "DIATEST Hermann Költgen GmbH", Германия
Год регистрации 2022
Срок свидетельства 11.05.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители геометрических параметров фасок (далее - измерители) предназначены для измерений диаметров и высоты (в зависимости от модификации) конических фасок на наружных и внутренних цилиндрических поверхностях различных изделий.

Описание

Принцип действия измерителей основан на преобразовании взаимного перемещения подвижных контактных поверхностей измерительных щупов измерителей в значение диаметра или высоты фаски.

Измерители состоят из измерительных наконечников, держателя для измерительных наконечников и отсчетного устройства.

Измерительные наконечники отличаются формой в зависимости от области применения (наружные и внутренние измерения), углом при вершине наконечника (45°, 60°, 90°, 127°) и величиной хода контактных поверхностей (в зависимости от диапазона измерений).

Отсчетные устройства могут быть аналоговыми, на основе механического индикатора, и цифровыми - индуктивный преобразователь в сборе с электронным блоком.

Измерители выпускаются следующих моделей, отличающихся областью применения:

-    IKT - для измерения диаметров фасок на внутренних поверхностях;

-    AKT - для измерения диаметров фасок на наружных поверхностях;

-    KT - для измерения высоты фасок на внутренних и наружных поверхностях диаметром свыше 16 мм;

-    KT-B - для измерения высоты фасок на внутренних поверхностях диаметром свыше 28 мм.

Исполнения измерителей отличаются диапазоном измерений.

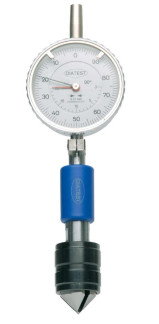

Измерители модели IKT могут поставляться в комплекте с кольцом установочным. Общий вид измерителей представлен на рисунке 1.

Заводской номер наносится на держатель методом гравировки. Знак утверждения типа наносится на заднюю панель отсчетного устройства в виде наклейки. Формат нанесения заводских номеров измерителей и обозначение места нанесения знака утверждения типа представлены на рисунке 2.

Знак поверки наносится на свидетельство о поверке в случае оформления свидетельства на бумажном носителе.

Программное обеспечение

Измерители с цифровым отсчетным устройством имеют встроенное программное обеспечение (ПО), обеспечивающее обработку и регистрацию сигналов, поступающих с индуктивных преобразователей измерителя, и передачу данных.

Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные ПО

Значение

Идентификационное наименование ПО

1086-87R 7.hex

Номер версии (идентификационный номер) ПО

Не ниже 10

Цифровой идентификатор ПО

0x1723C5AD*

Алгоритм вычисления цифрового идентификатора

8b/16b

* Контрольная сумма указана для версии 10.

Технические характеристики

Таблица 2 - Метрологические характеристики измерителей модели IKT

Обозначение

Угол при вершине

Диапазон

Цена деления,

Пределы

измерителя

измеряемого

измерений

дискретность

допускаемой

конического

диаметра

отсчетного

абсолютной

отверстия, градус

конического отверстия, мм

устройства, мкм

погрешности измерений, мкм

IKT60-1

от 0,5 до 12

IKT60-2

от 10 до 21

IKT60-3

от 20 до 31

IKT60-4

от 30 до 41

IKT60-5

от 40 до 51

IKT60-6

не более 60

от 50 до 61

IKT60-7

от 60 до 71

IKT60-8

от 70 до 81

IKT60-9

от 80 до 91

IKT60-10

от 90 до 101

IKT60-11

от 100 до 111

IKT60-12

от 110 до 121

IKT90-1

от 0,5 до 20

10

±20

IKT90-1-2

от 10 до 30

IKT90-2

от 20 до 40

IKT90-3

от 60 до 90

от 40 до 60

IKT90-4

от 60 до 80

IKT90-5

от 80 до 100

IKT90-6

от 100 до 120

IKT127-1

от 0,5 до 20

IKT127-2

от 20 до 40

IKT127-3

от 90 до 127

от 40 до 60

IKT127-4

от 60 до 80

IKT127-5

от 80 до 100

IKT127-6

от 100 до 120

Обозначение

Угол при вершине

Диапазон

Цена деления,

Пределы

измерителя

измеряемого конуса, градус

измерений

наибольшего

дискретность

отсчетного

допускаемой

абсолютной

диаметра конуса,

устройства, мкм

погрешности

мм

измерений, мкм

AKT60-1

от 5 до 12

AKT60-2

от 10 до 21

AKT60-3

от 20 до 31

AKT60-4

от 30 до 41

AKT60-5

от 40 до 51

AKT60-6

не более 60

от 50 до 61

AKT60-7

от 60 до 71

AKT60-8

от 70 до 81

AKT60-9

от 80 до 91

AKT60-10

от 90 до 101

AKT60-11

от 100 до 111

AKT60-12

от 110 до 121

AKT90-1

от 5 до 20

10

±20

AKT90-1-2

от 10 до 30

AKT90-2

от 20 до 40

AKT90-3

от 60 до 90

от 40 до 60

AKT90-4

от 60 до 80

AKT90-5

от 80 до 100

AKT90-6

от 100 до 120

AKT127-1

от 5 до 20

AKT127-2

от 20 до 40

AKT127-3

от 90 до 127

от 40 до 60

AKT127-4

от 60 до 80

AKT127-5

от 80 до 100

AKT127-6

от 100 до 120

Таблица 4 - Метрологические характеристики измерителей моделей KT, КТ-В

Обозначение

измерителя

Угол при вершине измеряемого конуса, градус

Диапазон измерений высоты фаски, мм

Цена деления, дискретность отсчетного устройства, мкм

Пределы допускаемой абсолютной погрешности измерений, мкм

КТ

45

от 0 до 7

10

±20

КТ-В

Таблица 5 - Основные технические характеристики измерителей

Наименование характеристики

Значение

Габаритные размеры, мм, не более (длинахдиаметр)

290x150

Масса, кг, не более

0,50

Условия эксплуатации:

-    температура окружающего воздуха, °С;

-    относительная влажность окружающего воздуха, %;

-    атмосферное давление, кПа

от +15 до +25 от 40 до 80 от 84,0 до 106,7

Напряжение питания (для цифрового отсчетного устройства), В

3

Средний срок службы, лет

5

Наработка на отказ, ч, не менее

5000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель отсчетного устройства измерителя в виде наклейки.

Комплектность

Таблица 6 - Комплектность измерителей

Наименование

Обозначение

Количество,

шт.

Измеритель геометрических параметров фасок в сборе с цифровым или аналоговым отсчетным устройством *

1

Кольцо установочное **

1

Элемент питания для отсчетного устройства ***

1

Упаковочный кейс

1

Руководство по эксплуатации

1

Паспорт

1

* Определяется требованиями заказчика.

** Поставляется для измерителей модели IKT по требованию заказчика.

*** Элемент питания поставляется только с цифровыми отсчетными устройствами.

Сведения о методах измерений

приведены в разделе 4 документа «Измерители геометрических параметров фасок. Руководство по эксплуатации»

Нормативные документы

Техническая документация «DIATEST Hermann Koltgen GmbH», Германия

85526-22
Номер в ГРСИ РФ:
85526-22
Производитель / заявитель:
"DIATEST Hermann Költgen GmbH", Германия
Год регистрации:
2022
Cрок действия реестра:
11.05.2027
