| Номер в госреестре | 85527-22 |
| Наименование СИ | Комплексы для измерений линейных размеров дефектов на радиографических снимках |
| Обозначение типа СИ | ОЦИФРОВЩИК |
| Изготовитель | Общество с ограниченной ответственностью "Ньюком-НДТ" (ООО "Ньюком-НДТ"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 11.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы для измерений линейных размеров дефектов на радиографических снимках ОЦИФРОВЩИК (далее - комплексы) предназначены для измерений линейных размеров дефектов на радиографических снимках путем сканирования рентгеновской пленки.
Принцип работы комплексов заключается в преобразовании изображения дефекта, полученного путем сканирования рентгеновской пленки при помощи промышленного сканера протяжного типа, выводе информации, полученной в результате преобразования и дальнейшей ее обработки для получения линейных размеров дефекта, анализе и архивировании измерительной информации.
Комплексы конструктивно состоят из промышленного сканера рентгеновских пленок протяжного типа и персонального компьютера (ноутбука) с программным обеспечением.
Комплексы выпускаются в трех модификациях: ОЦИФРОВЩИК А, ОЦИФРОВЩИК В, ОЦИФРОВЩИК С, которые отличаются внешним видом, размером сканируемой рентгеновской пленки, габаритными размерами.
Заводской номер комплексов в буквенно-цифровом формате указывается на маркировочной табличке, расположенной на задней стороне пластикового корпуса комплексов. Нанесение знака поверки на средство измерений не предусмотрено.

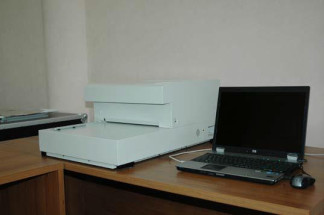

Общий вид комплексов представлен на рисунках 1-3. Общий вид маркировочной таблички представлен на рисунке 4.
В процессе эксплуатации комплексов не предусматриваются внешние механические или электронные регулировки.
Для ограничения доступа к определённым частям комплексов производится пломбирование элементов крепления плат (рисунок 5) и нанесение наклейки на корпус сканера рентгеновских пленок (рисунок 6).
Для работы с комплексами используется метрологически значимое программное обеспечение «X-Vizor» (далее - ПО), устанавливаемое на персональный компьютер (ноутбук).
ПО обеспечивает управление, передачу, обработку измеренных данных, а также отображение результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «X-Vizor» |
| Номер версии (идентификационный номер ПО) | не ниже 7.09.2100 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров дефектов в продольном направлении сканирования, мм | от 0 до 5000 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров дефектов в продольном направлении сканирования в диапазоне измерений от 0 до 200 мм включ., мкм | ±200 |
| Пределы допускаемой относительной погрешности измерений линейных размеров дефектов в продольном направлении сканирования в диапазоне измерений св. 200 до 5000 мм, % | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | ОЦИФРОВЩИК А | ОЦИФРОВЩИК В | ОЦИФРОВЩИК С |
| Минимальная длина сканируемой рентгеновской пленки, мм | 200 | 100 | 63,5 |
| Максимальная длина сканируемой рентгеновской пленки, мм | 5000 | ||
| Минимальная ширина сканируемой рентгеновской пленки, мм | 60 | 63,5 | |
| Максимальная ширина сканируемой рентгеновской пленки, мм | 350 | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-зз 50±1 | ||
| Потребляемая мощность, Вт, не более | 300 | 100 | 320 |
| Наименование характеристики | Значение | ||
| Модификация | ОЦИФРОВЩИК А | ОЦИФРОВЩИК В | ОЦИФРОВЩИК С |
| Условия эксплуатации: | |||
| - температура окружающей | |||
| среды, °С | от +15 до +35 | ||
| Габаритные размеры, мм, не | |||
| более: | |||
| - длина | 764 | 380 | 586 |
| - ширина | 526 | 480 | 474 |
| - высота | 330 | 830 | 934 |
| Масса, кг, не более | 57 | 21 | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс для измерений линейных размеров дефектов на радиографических снимках ОЦИФРОВЩИК в комплекте | 1шт. | |
| Сканируемая рентгеновская плёнка | - | По заказу |
| Персональный компьютер (ноутбук) с ПО | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Выполнение измерений» руководства по эксплуатации «Комплексы для измерений линейных размеров дефектов на радиографических снимках ОЦИФРОВЩИК»
ТУ 26.51.66-009-69192869-17 Комплексы для измерений линейных размеров дефектов на радиографических снимках ОЦИФРОВЩИК. Технические условия.
| Зарегистрировано поверок | 27 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
