| Номер в госреестре | 85539-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-5 |
| Изготовитель | Общество с ограниченной ответственностью "Уралспецмаш" (ООО "Уралспецмаш"), г. Пермь |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-5 (далее резервуары) предназначены для измерения объема нефтепродуктов, а также приема, хранения и отпуска.
Принцип действия резервуаров РГС-5 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары РГС-5 представляет собой горизонтальный сварной сосуд цилиндрической формы с усечено-коническим днищем подземного расположения.
Резервуары оснащены техническими устройствами для проведение операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными и гидравлическими предохранительными клапанами; устройствами для отбора проб и замера уровня; противопожарным оборудованием.
Заполнение, опорожнение и выдача нефтепродуктов осуществляется через приемораздаточные патрубки.
Резервуары РГС-5 зав. №№ 029.02.21, 028.02.21, 027.02.21, 5/21 расположены на объектах АО «Транснефть-Север», республика Коми, г. Ухта, пр-т А.И. Зерюнова, 2/1.
Заводской номер наносится на маркировочную табличку при помощи спец состава, обеспечивающего идентификацию СИ, возможность прочтения и сохранность в условиях промышленной атмосферы.
Знак поверки наносится на свидетельство о певерке и градуировочную таблицу.
Пломбирование резервуаров РГС-5 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией самого резервуара.

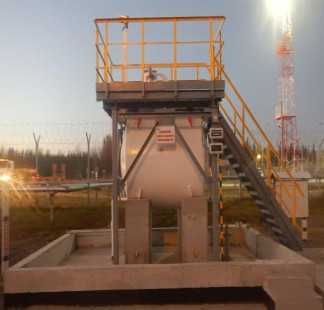

Фотографии общего вида резервуаров стальных горизонтальных цилиндрических РГС-5 зав. №№ 029.02.21, 028.02.21, 027.02.21, 5/21 представлены на рисунках 1 - 8, маркировочных табличек на рисунках 9 - 12.
Рисунок 3 - Резервуар РГС-5 зав. № 028.02.21
А»
w
Л
_it
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальная вместимость, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,3 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение | |||
| РГС-5 | ||||
| Заводской номер резервуара | 027.02.21 | 028.02.21 | 029.02.21 | 5/21 |
| Базовая высота резервуара, мм, не более | 2550 | 2500 | 2570 | 2395 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | |||
| Средний срок службы, лет, не менее | 20 | |||
наносится типографским способом на титульные листы эксплуатационной документации. Комплектность средства измерений
Таблица 4 - Комплектность резервуара РГС-5 зав. № № 027.02.21, 028.02.21, 029.02.21, 5/21
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-5 | 1 шт. |
| Паспорт | РГС-5 ПС | 1 экз. |
| Градуированная таблица | РГС-5 ГТ | 1 экз. |
приведены в разделе 6 эксплуатационного документа РГС-5 ПС «Резервуар стальной горизонтальный цилиндрический РГС-5 Паспорт».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5.
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
